Section 1 : Montage et configuration
24804
LONGUEUR À L'ÉTAT LIBRE
CHEVAUCHEMENT
PROFIL EXTÉRIEUR
EXTRÉMITÉ DU TRACTEUR
LONGUEUR MAXIMALE AUTORISÉE
Le carter de protection extérieur a été retiré par souci de clarté.

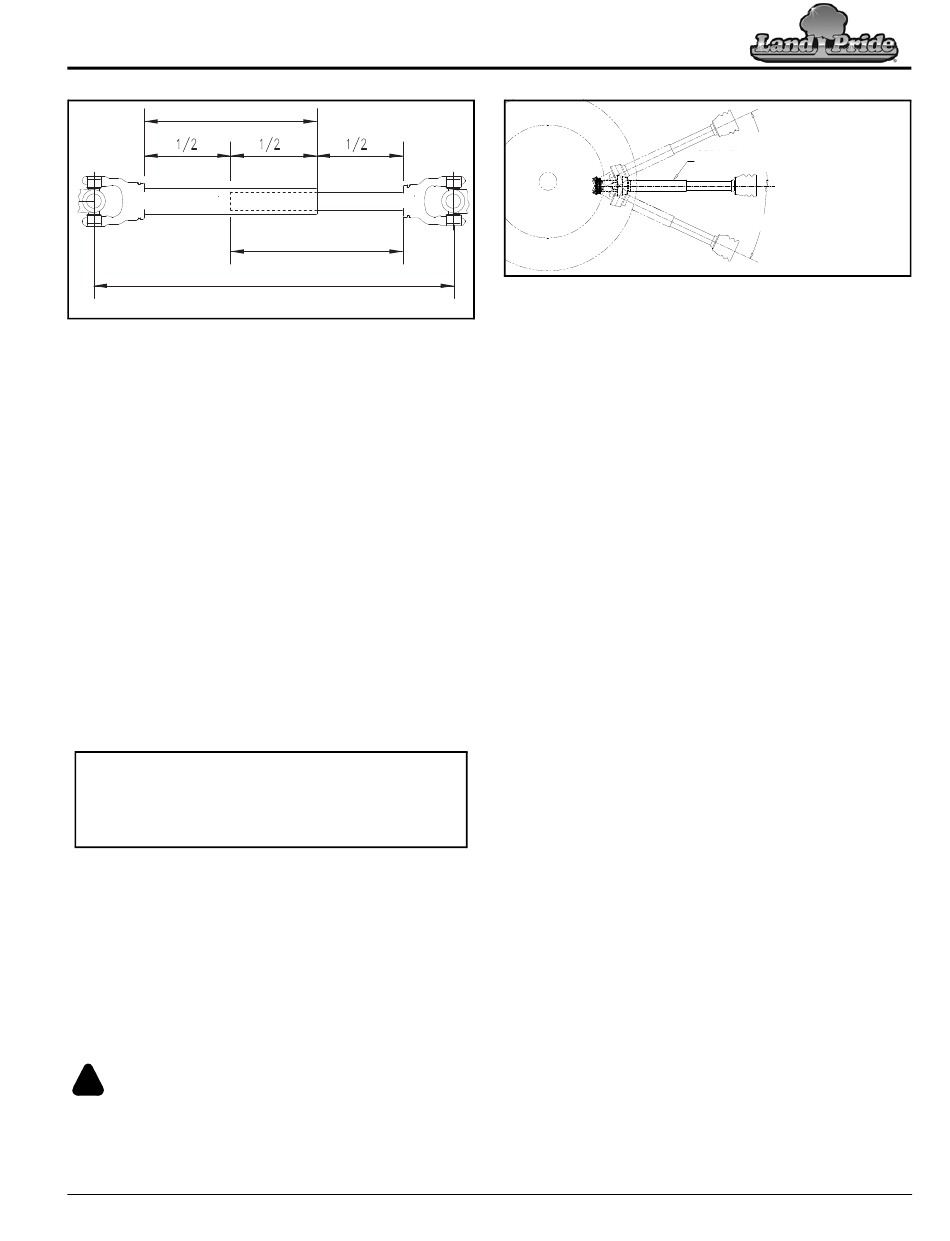

Longueur déployée maximale de l'arbre de transmission
Figure 1-10
Vérification de la longueur maximale de l'arbre
de transmission
Consulter la Figure 1-10 :
Lorsqu'il est complètement déployé, l'arbre de transmission pré-
sentant la longueur maximale autorisée doit avoir un chevauche-
ment minimal des tubes profilés par au moins la moitié de la
longueur à l'état libre, les tubes profilés intérieur et extérieur
étant de longueur identique.
1. S'assurer que les instructions à la rubrique « Vérification
de la longueur rétractable de l'arbre de transmission »
à la page 20 ont été suivies.
2. Si l'arbre de transmission est attaché, le décrocher du trac-
teur et de l'outil.
3. S'ils sont montés, séparer les profils des arbres de transmis-
sion extérieur et intérieur.
4. Appliquer la graisse à multiples usages à l'intérieur de
l'arbre extérieur et remonter l'arbre de transmission.
5. Monter les deux tubes de l'arbre de transmission avec un
chevauchement de seulement la moitié des tubes profilés,
comme illustré.
6. Mesurer la « longueur maximale autorisée » de l'arbre de
transmission et relever cette longueur ici ______.
REMARQUE : La longueur maximale autorisée enregis-
trée sera vérifiée lors de la vérification de l'interférence
d'arbre de transmission.
IMPORTANT : L'arbre de transmission doit être lubrifié
avant la mise en service.
7. Lubrifier les joints universels de l'arbre de transmission, les
roulements et les profils. Se référer à la rubrique « Points
de lubrification » à la page 44.
8. Fixer l'arbre de transmission à l'outil. Se référer à la rubrique
« Installation de l'arbre de transmission » à la page 22.
9. Sans retirer les blocs de maintien, passer à la rubrique
« Vérification de l'interférence de l'arbre de
transmission » ci-dessous.
Vérification de l'interférence de l'arbre
de transmission
Consulter la Figure 1-11 :
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
Un arbre de transmission en rotation ne doit pas dépasser un angle de
25 degrés vers le haut ou le bas; ne jamais embrayer un arbre de trans-
mission lorsqu'il se trouve à un angle dépassant 25 degrés vers le haut
ou le bas. L'arbre de transmission peut se briser et projeter des débris.
24 avril 2025
EXTRÉMITÉ DE L'OUTIL
PROFIL INTÉRIEUR
LONGUEUR À L'ÉTAT LIBRE
Mouvement maximal de l'arbre de transmission
pendant le fonctionnement
Figure 1-11
1. Si ce n'est déjà fait, lubrifier l'arbre de transmission. Se référer
à la rubrique « Points de lubrification » à la page 45.
2. Si ce n'est déjà fait, fixer l'arbre de transmission à l'outil ou
au tracteur. Se référer à la rubrique « Installation de l'arbre
de transmission » à la page 18 et à la rubrique
« Raccordement de l'arbre de transmission » à la
page 19.
3. Démarrer le tracteur et soulever légèrement l'outil sur les
blocs de maintien. Avancer jusqu'à ce que l'outil soit libéré
des blocs de maintien.
4. Soulever et abaisser soigneusement la débroussailleuse
pour s'assurer que la barre de traction, les pneus et les autres
pièces d'équipement du tracteur n'entrent pas en contact
avec le cadre de la débroussailleuse. En cas d'interférence :
a. Rentrer la débroussailleuse sur les blocs de maintien et
l'abaisser sur les blocs.
b. Arrêter le tracteur avant d'en descendre. Se référer à la
rubrique « Procédure d'arrêt du tracteur » à la
page 17
c. Déplacer ou retirer la barre de traction si elle gêne la
débroussailleuse et effectuer toute autre correction
nécessaire.
d. Répéter les étapes 1 à 4 afin de vérifier que la débrous-
sailleuse ne bloque pas le tracteur.
5. Démarrer le tracteur et soulever complètement l'outil.
Si l'outil n'est pas au-dessus des blocs de maintien, reculer
l'outil au-dessus des blocs de maintien. Ne pas abaisser
l'outil sur les blocs de maintien.
6. Sans toutefois changer la hauteur de levage de l'attelage
à 3 points, arrêter le tracteur en se référant à la rubrique
« Procédure d'arrêt du tracteur ».
7. S'assurer que l'angle de l'arbre de transmission ne dépasse
pas 25 degrés au-dessus de l'horizontale, comme illustré
à la Figure 1-11.
8. Si l'angle de l'arbre de transmission est supérieur à 25 degrés
au-dessus de l'horizontale ou si la longueur enregistrée à
l'étape 6 de la rubrique « Vérification de la longueur maxi-
male de l'arbre de transmission » est dépassée, régler la
hauteur de levage de l'attelage à 3 points comme suit :
a. Régler la butée limite de hauteur de levage à 3 points du
tracteur à une hauteur qui permet à l'arbre de transmis-
sion de ne pas dépasser l'angle de levage recommandé
de 25 degrés et la longueur maximale autorisée.
b. Si le levier gauche de l'attelage à 3 points n'est pas équi-
pé d'une butée limite de hauteur de levage, placer une
marque à l'aide d'un ruban adhésif ou de tout autre
moyen pour indiquer la hauteur de levage maximale.
9. Démarrer le tracteur, soulever légèrement l'outil et avancer
juste assez pour libérer les blocs de maintien.
10. Abaisser l'outil sur le sol et arrêter le tracteur en suivant les
instructions à la rubrique « Procédure d'arrêt du
tracteur » à la page 17.
Débroussailleuses rotatives RCF2784 326-364M-FRC
24872
25 degrés
Niveau de l'arbre
de transmission
25 degrés
21
