Vérification De La Longueur Maximale De L'arbre De Transmission; Vérification De L'interférence De L'arbre De Transmission - Land Pride Rcf2084 Manuel D'utilisateur

Section 1 : Montage et configuration
24804
LONGUEUR À L'ÉTAT LIBRE
CHEVAUCHEMENT
PROFIL EXTÉRIEUR
EXTRÉMITÉ DU TRACTEUR
LONGUEUR MAXIMALE AUTORISÉE
Le carter de protection extérieur a été retiré par souci de clarté.

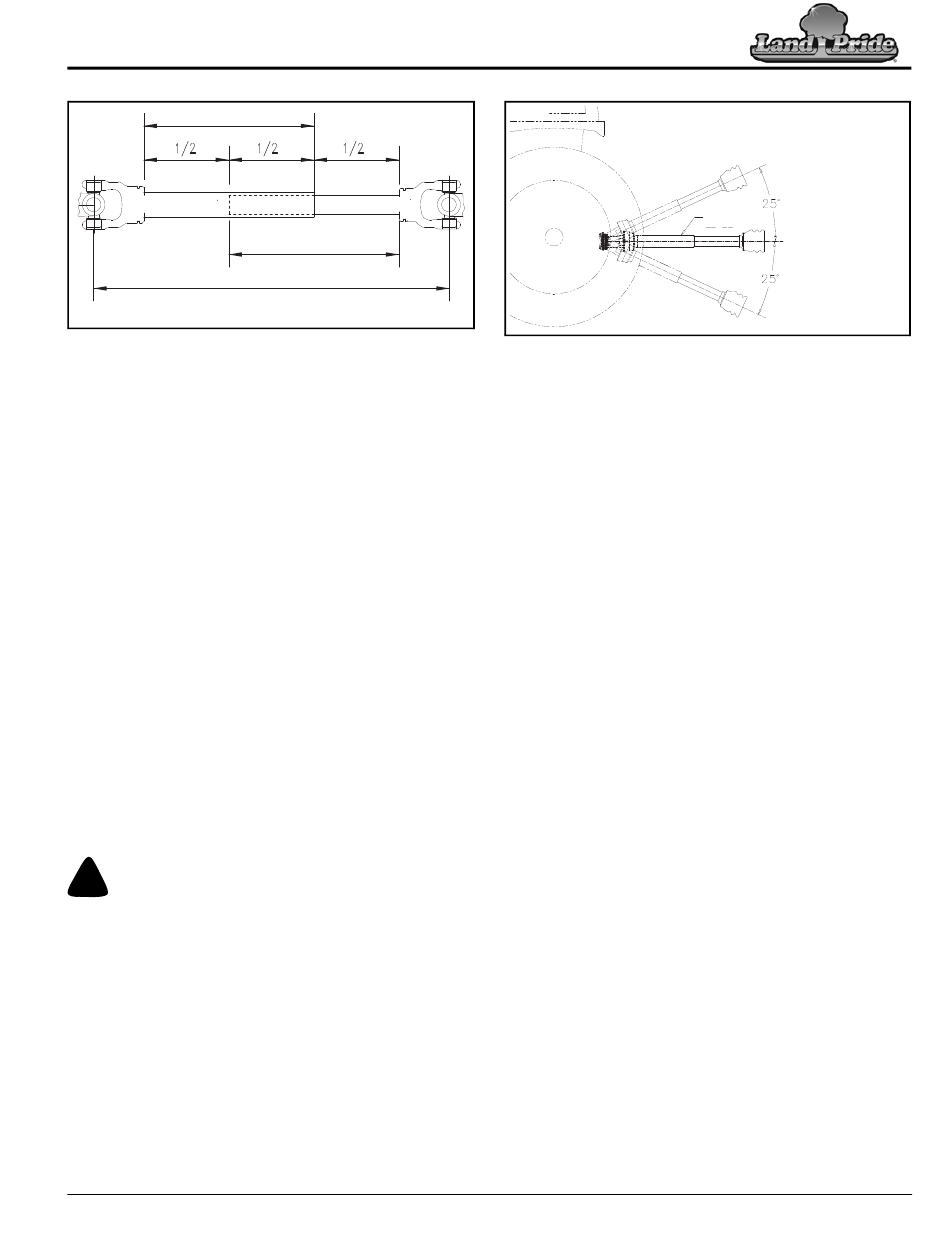

Longueur déployée maximale de l'arbre de transmission
Figure 1-14
Vérification de la longueur maximale de l'arbre
de transmission
Consulter la Figure 1-14 :
Lorsqu'il est complètement déployé, l'arbre de transmission pré-
sentant la longueur maximale autorisée doit avoir un chevauche-
ment minimal des tubes profilés par au moins la moitié de la
longueur à l'état libre, les tubes profilés intérieur et extérieur
étant de longueur identique.
1. Appliquer la graisse à multiples usages à l'intérieur de
l'arbre extérieur et remonter l'arbre de transmission.
2. Monter les deux tubes de l'arbre de transmission avec un
chevauchement de seulement la moitié des tubes profilés,
comme illustré. Une fois montés, mesurer et noter la lon-
gueur maximale autorisée ici. ________
3. Rattacher l'arbre de transmission sur l'arbre de prise de
force du tracteur et sur l'arbre d'entrée de boîte de transmis-
sion. Se référer aux rubriques « Attelage au tracteur » à la
page 18 et « Raccordement de l'arbre de transmission »
à la page 19.
4. Continuer à la rubrique « Vérification de l'interférence de
l'arbre de transmission » ci-dessous.
Vérification de l'interférence de l'arbre
de transmission
Consulter la Figure 1-15 :
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
Un arbre de transmission en rotation ne doit pas dépasser un angle de
25 degrés vers le haut ou le bas; ne jamais embrayer un arbre de trans-
mission lorsqu'il se trouve à un angle dépassant 25 degrés vers le haut
ou le bas. L'arbre de transmission peut se briser et projeter des débris.
1. Démarrer le tracteur et soulever légèrement l'outil sur les
blocs de maintien utilisés pour la « Vérification de la lon-
gueur rétractable de l'arbre de transmission ». Avancer
jusqu'à ce que l'outil soit libéré des blocs de maintien.
24 avril 2025
EXTRÉMITÉ DE L'OUTIL
PROFIL INTÉRIEUR
LONGUEUR À L'ÉTAT LIBRE
24872
Mouvement maximal autorisé de l'arbre de transmission
Figure 1-15
2. Soulever et abaisser soigneusement et lentement l'outil
pour s'assurer que la barre de traction, les pneus et les
autres pièces d'équipement du tracteur n'entrent pas en
contact avec le cadre de l'outil. En cas d'interférence :
a. Reculer l'outil au-dessus des blocs de maintien et
l'abaisser sur les blocs.
b. Arrêter le tracteur avant d'en descendre. Se référer à la
rubrique « Procédure d'arrêt du tracteur » à la
page 11.
c. Déplacer ou retirer la barre de traction si elle gêne l'outil
et effectuer toute autre correction nécessaire.
d. Répéter les étapes 1 et 2 afin de vérifier que l'outil ne
bloque pas le tracteur.
3. Démarrer le tracteur et soulever complètement l'outil. Recu-
ler l'outil sur les blocs de maintien. Ne pas abaisser l'outil
sur les blocs de maintien.
4. Sans toutefois changer la hauteur de levage de l'attelage
à 3 points, arrêter le tracteur en se référant à la rubrique
« Procédure d'arrêt du tracteur » à la page 11.
5. S'assurer que l'arbre de transmission ne dépasse pas les li-
mites indiquées ci-dessous :
•
L'arbre de transmission ne dépasse pas la longueur maxi-
male notée à l'étape 2 à la rubrique « Vérification de la
longueur maximale de l'arbre de transmission » sur
cette page.
•
L'angle de l'arbre de transmission ne dépasse pas
25 degrés au-dessus de l'horizontale.
6. Si l'arbre de transmission dépasse la longueur maximale
autorisée ou l'angle de levage de 25 degrés :
a. Régler la butée limite de hauteur de levage de l'attelage
à 3 points du tracteur à une hauteur qui permettra à
l'arbre de transmission de ne pas dépasser l'angle de le-
vage recommandé.
b. Si le levier gauche de l'attelage à 3 points n'est pas équi-
pé d'une butée limite de hauteur de levage, placer une
marque à l'aide d'un ruban adhésif ou de tout autre
moyen pour indiquer la hauteur de levage maximale.
7. Démarrer le tracteur, soulever légèrement l'outil et avancer
juste assez pour libérer les blocs de maintien.
8. Abaisser l'outil sur le sol et arrêter le tracteur en suivant les
instructions à la rubrique « Procédure d'arrêt du
tracteur » à la page 11.
Débroussailleuses rotatives RCF2084 326-461M-FRC
