Section 1 : Montage et configuration
8. Les bras inférieurs de l'attelage à 3 points du tracteur
doivent être réglés afin de permettre un flottement latéral.
Consulter le Manuel d'utilisateur du tracteur.
9. Continuer à la rubrique « Vérification de l'interférence de
l'arbre de transmission » à la page 19.
22311
Arbre de transmission intérieur
Carter de protection intérieur
Collier de tirage
Écran de protection universel
Arbre de transmission extérieur
Arbre extérieur
Extrémité côté
Carter de protection extérieur
tracteur

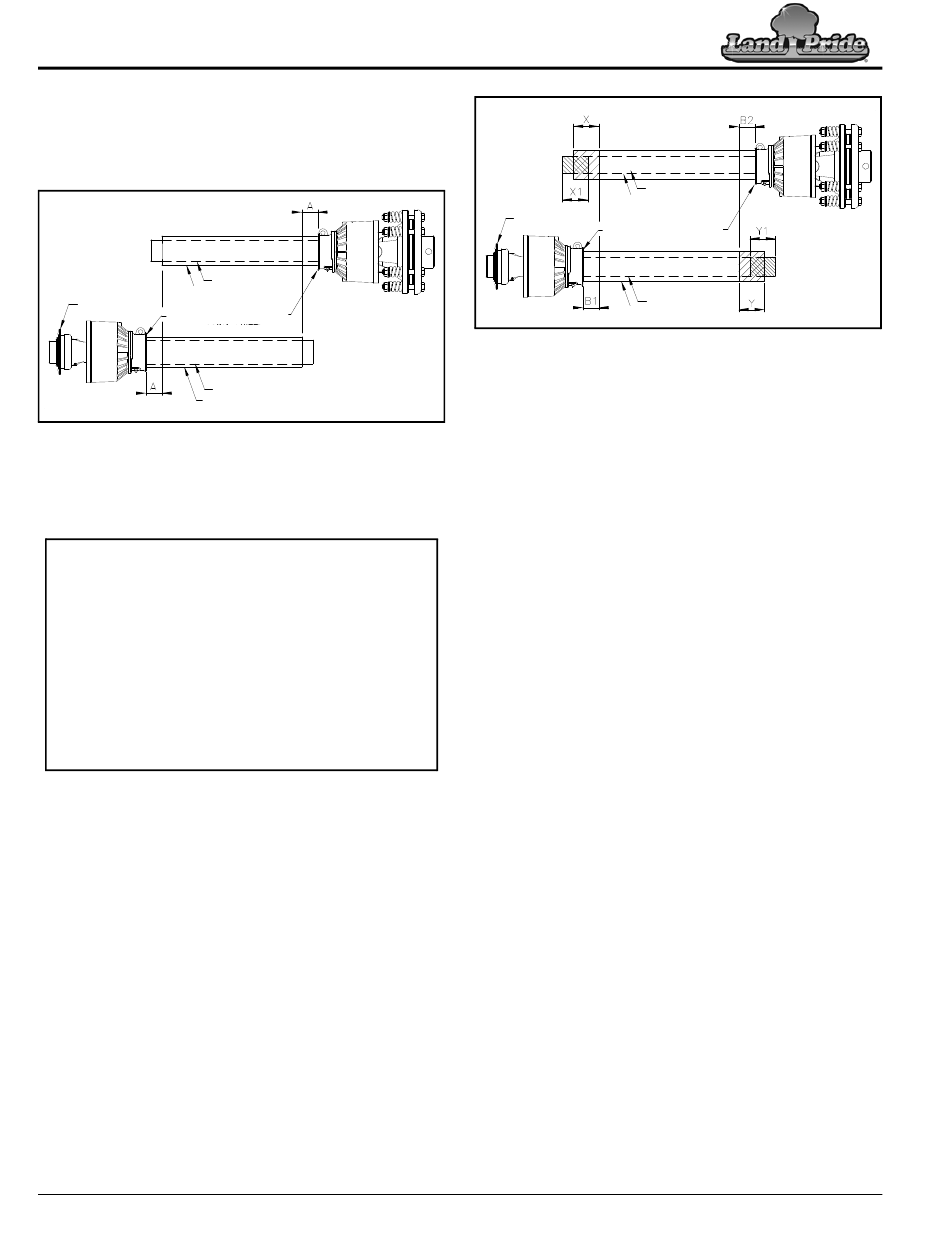

Raccourcissement de l'arbre de transmission
Figure 1-8
Vérification de la longueur rétractable de l'arbre
de transmission
Consulter la Figure 1-8 :
IMPORTANT : Un arbre de transmission trop long peut s'af-
faisser et causer des dommages structurels au tracteur et à
l'outil. Toujours vérifier la longueur minimale de l'arbre de
transmission au moment de l'installation initiale, en attelant
à un tracteur différent et en alternant entre l'utilisation d'un
dispositif d'attelage éclair et d'un attelage à 3 points de sé-
rie. Il se peut que plus d'un arbre de transmission soit né-
cessaire pour convenir à toutes les applications.
IMPORTANT : L'arbre de prise de force et l'arbre d'entrée
de boîte de transmission doivent être alignés et de niveau
l'un par rapport à l'autre lors de la vérification de la longueur
minimale de l'arbre de transmission. Un arbre de transmis-
sion trop long peut endommager le tracteur et l'outil.
1. Une fois que l'arbre de transmission est raccordé à l'outil,
retirer l'arbre de transmission extérieur (extrémité côté trac-
teur) de l'arbre de transmission intérieur afin de séparer les
deux profils.
2. Stationner le tracteur et l'outil sur une surface de niveau.
3. Soulever l'outil jusqu'à ce que l'arbre d'entrée de boîte de
transmission soit de niveau et aligné avec l'arbre de prise de
force du tracteur.
4. Bloquer solidement l'outil à cette hauteur avec des blocs de
maintien solides en matériau autre que le béton pour éviter
qu'il ne s'abaisse.
5. Avec l'outil reposant sur les blocs de maintien, arrêter le
tracteur selon la façon décrite à la rubrique « Procédure
d'arrêt du tracteur » à la page 25.
Consulter la Figure 1-8 :
6. Fixer l'arbre de transmission extérieur sur l'arbre de prise de
force du tracteur. Se référer aux étapes 5 à 7, à la rubrique
« Raccordement de l'arbre de transmission » à la
page 17.
7. Placer les arbres de transmission intérieur et extérieur en
parallèle comme illustré et mesurer la distance « A ».
18 Débroussailleuses rotatives RCF2760 et RCF2772 326-460M-FRC
Arbre intérieur
Extrémité côté outil
22311
Arbre de transmission intérieur
Arbre intérieur
Carter de protection intérieur
Collier de tirage
Écran de protection universel
Arbre de transmission extérieur
Arbre extérieur
Extrémité côté
Carter de protection extérieur
tracteur
Raccourcissement de l'arbre de transmission
Figure 1-9
•
Si la mesure « A » est inférieure à 2,5 cm (1 po), passer
à l'étape 8.
•
Si la mesure « A » est supérieure ou égale à 2,5 cm (1 po),
passer directement à la rubrique « Longueur maximale
autorisée de l'arbre de transmission » à la page 19.
Consulter la Figure 1-9 :
8. Raccourcir l'arbre de transmission comme suit :
a. Mesurer 2,5 cm (1 po) (dimension « B1 ») à partir du
carter de protection de l'arbre de transmission extérieur
et tracer une marque à cet endroit sur le carter de pro-
tection de l'arbre de transmission intérieur.
b. Mesurer 2,5 cm (1 po) (dimension « B2 ») à partir du
carter de protection de l'arbre de transmission intérieur
et tracer une marque à cet endroit sur le carter de pro-
tection de l'arbre de transmission extérieur.
9. Retirer l'arbre de transmission extérieur de l'arbre de prise
de force du tracteur et l'arbre de transmission intérieur de
l'arbre de boîte de transmission de l'outil.
10. Couper l'extrémité sans fourche de l'arbre de transmission
intérieur comme suit :
a. Mesurer de l'extrémité du carter de protection intérieur à
la marque tracée (dimension « X ») et noter.
b. Couper le carter de protection interne au niveau de la
marque. Soustraire la même quantité de l'arbre intérieur
(dimension « X1 »).
11. Couper l'extrémité sans fourche de l'arbre de transmission
extérieur comme suit :
a. Mesurer de l'extrémité du carter de protection extérieur
à la marque tracée (dimension « Y ») et noter.
b. Couper le carter de protection externe au niveau de la
marque. Couper la même quantité de l'arbre extérieur
(dimension « Y1 »).
12. Retirer les bavures et les débris.
13. Continuer à la rubrique « Longueur maximale autorisée
de l'arbre de transmission » à la page 19.
Extrémité côté outil
