Section 1 : Montage et configuration
24804
Longueur à l'état libre
Chevauchement
Profil extérieur
Extrémité côté tracteur
Longueur maximale autorisée
Le carter de protection extérieur a été retiré par souci de clarté.

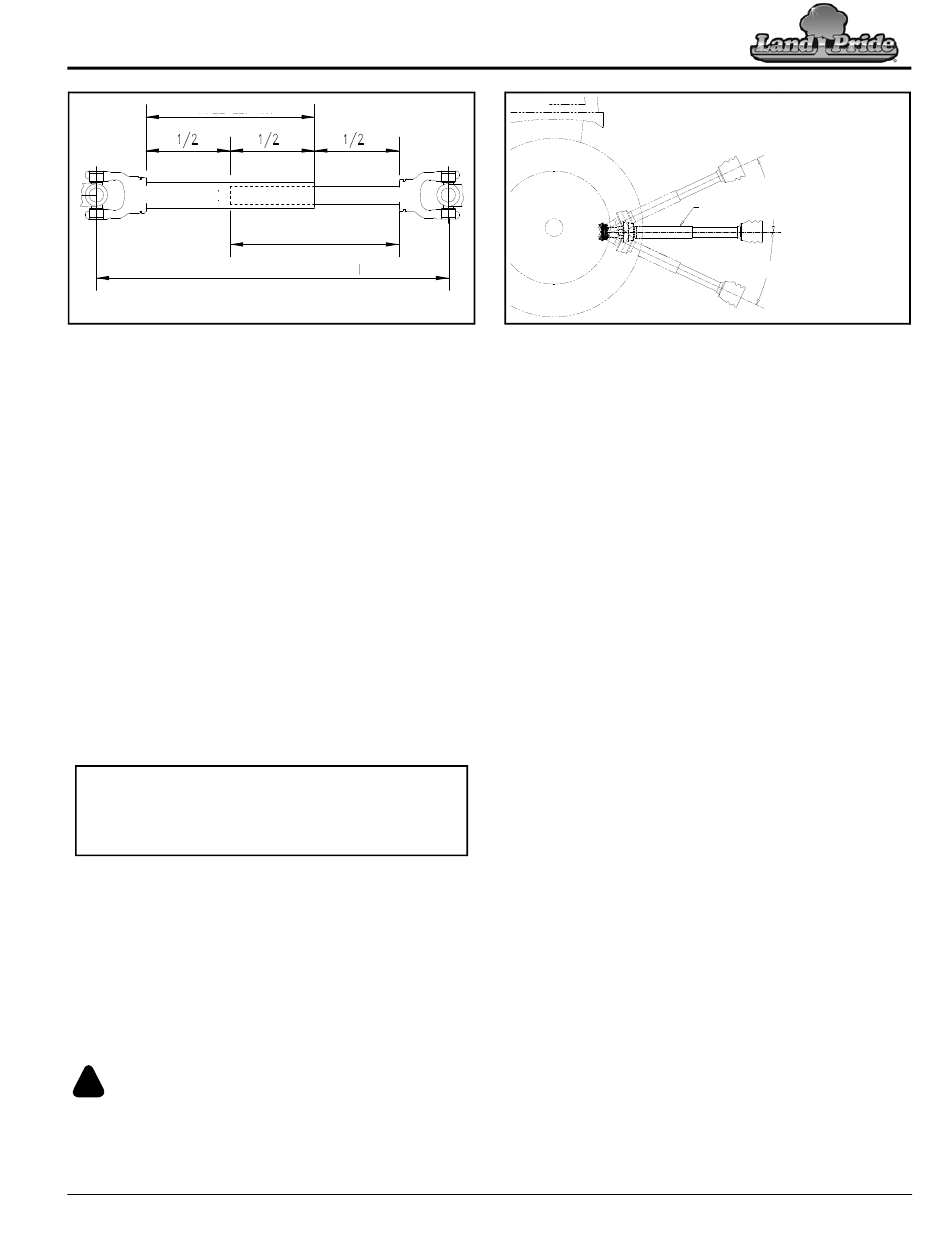

Longueur déployée maximale de l'arbre de transmission
Figure 1-10
Longueur maximale autorisée de l'arbre
de transmission
Consulter la Figure 1-10 :
Lorsqu'il est complètement déployé, l'arbre de transmission pré-
sentant la longueur maximale autorisée doit avoir un chevauche-
ment minimal des tubes profilés par au moins la moitié de la
longueur à l'état libre, les tubes profilés intérieur et extérieur
étant de longueur identique.
1. S'assurer que les instructions à la rubrique « Vérification
de la longueur rétractable de l'arbre de transmission »
à la page 18 ont été effectuées.
2. Si l'arbre de transmission est attaché, le décrocher du trac-
teur et de l'outil.
3. S'ils sont montés, séparer les profils des arbres de transmis-
sion extérieur et intérieur.
4. Appliquer la graisse à multiples usages à l'intérieur de
l'arbre extérieur et remonter l'arbre de transmission.
5. Monter les deux tubes de l'arbre de transmission avec un
chevauchement de seulement la moitié des tubes profilés,
comme illustré.
6. Mesurer la « longueur maximale autorisée » de l'arbre de
transmission et relever cette longueur ici ______.
REMARQUE : La longueur maximale autorisée enregis-
trée sera vérifiée lors de la vérification de l'interférence
d'arbre de transmission.
IMPORTANT : L'arbre de transmission doit être lubrifié
avant la mise en service.
7. Lubrifier les joints universels de l'arbre de transmission, les
roulements et les profils. Se référer à la rubrique « Points
de lubrification » à la page 34.
8. Fixer l'arbre de transmission à l'outil. Se référer à la rubrique
« Installation de l'arbre de transmission » à la page 15.
9. Sans retirer les blocs de maintien, passer à la rubrique
« Raccordement de l'arbre de transmission » à la
page 17.
Vérification de l'interférence de l'arbre de
transmission
Consulter la Figure 1-11 :
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
Un arbre de transmission en rotation ne doit pas dépasser un angle de
25 degrés vers le haut ou le bas; ne jamais embrayer un arbre de trans-
mission lorsqu'il se trouve à un angle dépassant 25 degrés vers le haut
ou le bas. L'arbre de transmission peut se briser et projeter des débris.
24 avril 2025
Extrémité côté outil
Profil intérieur
Longueur à l'état libre
24872
Mouvement maximal autorisé de l'arbre de transmission
lors de l'utilisation
Figure 1-11
1. Démarrer le tracteur et soulever légèrement l'outil sur les
blocs de maintien utilisés pour la « Vérification de la lon-
gueur rétractable de l'arbre de transmission ». Avancer
jusqu'à ce que l'outil soit libéré des blocs de maintien.
2. Soulever et abaisser soigneusement la débroussailleuse
pour s'assurer que la barre de traction, les pneus et les
autres composants du tracteur n'entrent pas en contact
avec le cadre de la débroussailleuse. En cas d'interférence :
a. Reculer la débroussailleuse au-dessus des blocs de
maintien et l'abaisser sur les blocs.
b. Arrêter le tracteur avant d'en descendre. Se référer à la ru-
brique « Procédure d'arrêt du tracteur » à la page 25
c. Déplacer ou retirer la barre de traction si elle gêne la dé-
broussailleuse et effectuer toute autre correction nécessaire.
d. Répéter les étapes 1 et 2 afin de vérifier que la débrous-
sailleuse ne bloque pas le tracteur.
3. Démarrer le tracteur et soulever complètement l'outil. Recu-
ler l'outil au-dessus des blocs de maintien. Ne pas abaisser
l'outil sur les blocs de maintien.
4. Sans toutefois changer la hauteur de levage de l'attelage
à 3 points, arrêter le tracteur en se référant à la rubrique
« Procédure d'arrêt du tracteur ».
5. S'assurer que l'arbre de transmission ne dépasse pas les li-
mites indiquées ci-dessous :
•
L'arbre de transmission ne dépasse pas la longueur
maximale notée à l'étape 6 à la rubrique « Longueur
maximale autorisée de l'arbre de transmission » sur
cette page.
•
L'angle de l'arbre de transmission ne dépasse pas
25 degrés au-dessus de l'horizontale.
6. Si l'arbre de transmission dépasse la longueur maximale
autorisée ou l'angle de levage de 25 degrés :
a. Régler la butée limite de hauteur de levage de l'attelage
à 3 points du tracteur à une hauteur qui permettra à
l'arbre de transmission de ne pas dépasser l'angle de le-
vage recommandé.
b. Si le levier gauche de l'attelage à 3 points n'est pas équi-
pé d'une butée limite de hauteur de levage, placer une
marque à l'aide d'un ruban adhésif ou de tout autre
moyen pour indiquer la hauteur de levage maximale.
7. Démarrer le tracteur, soulever légèrement l'outil et avancer
juste assez pour libérer les blocs de maintien.
8. Abaisser l'outil sur le sol et arrêter le tracteur en suivant les
instructions à la rubrique « Procédure d'arrêt du
tracteur ».
Débroussailleuses rotatives RCF2760 et RCF2772 326-460M-FRC
25 degrés
Niveau de l'arbre
de transmission
25 degrés
19
