3.1.1 Installer le module radio

Le câble BUS alimente le module radio en énergie. La polarité
des fils est indifférente.
1.

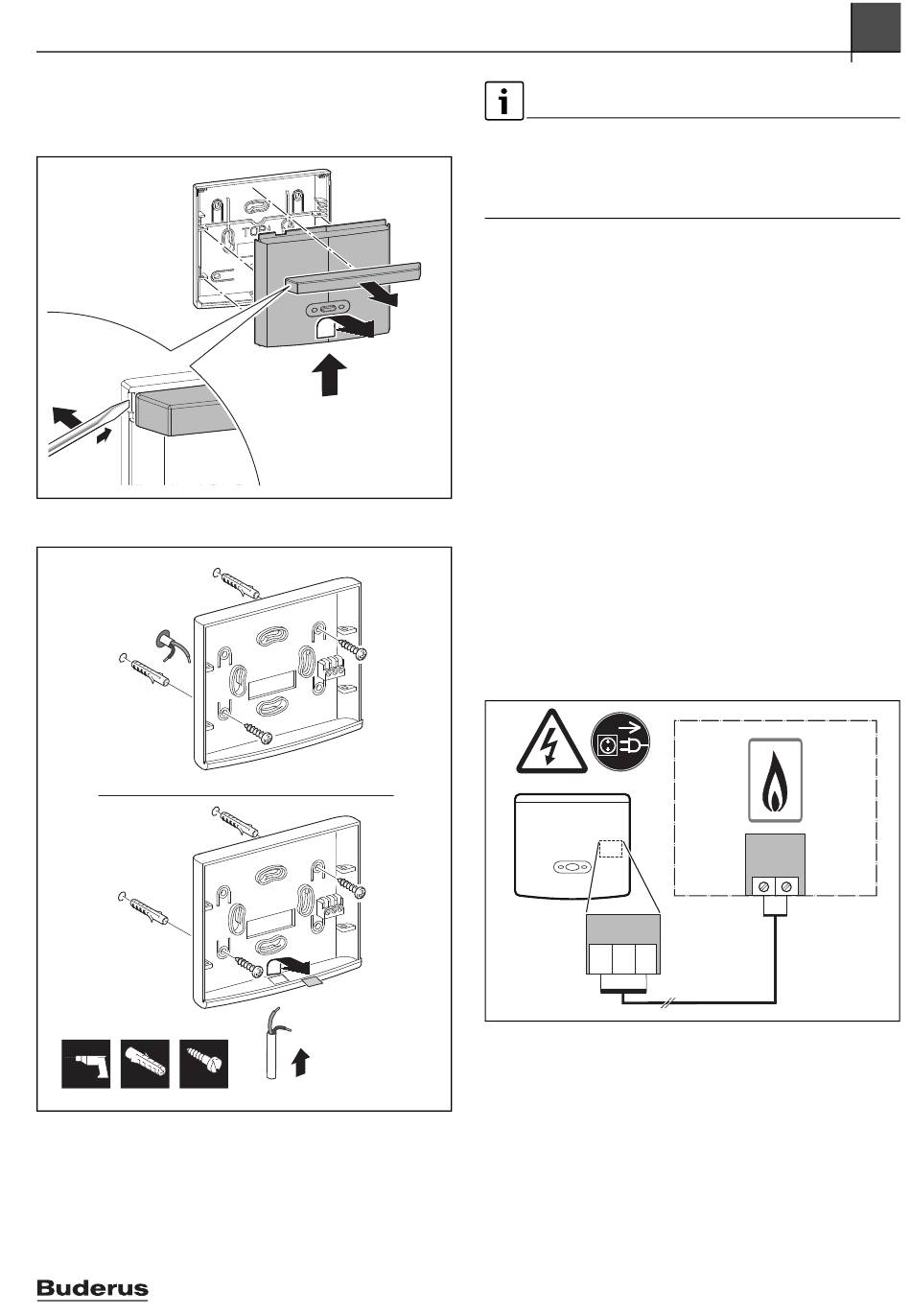

Fig. 9 Retirer l'habillage du socle
6 mm 6 mm 3,5 mm
Fig. 10 Installation du socle
RC200 RF – 6721821302 (2020/04)
2.
4.
3.
0 010 007 776-001
1.
2.
0010007174-002
Installation et mise en service
Si la longueur totale maximale des connexion BUS entre tous les
participants BUS est dépassée ou en cas de structure en
anneau dans le système BUS, la mise en service de l'installation
est impossible.
Longueur totale maximale des connexions BUS :
• 100 m avec section du conducteur de 0,50 mm
• 300 m avec section du conducteur de 1,50 mm
▶ Si plusieurs participants BUS sont installés, respecter la
distance minimale de 100 mm entre les différents partici-
pants BUS.
▶ Si plusieurs participants BUS sont installés, les raccorder
soit en série soit en forme d'étoile.
▶ Pour éviter les influences inductives : poser tous les câbles
basse tension séparément des câbles conducteurs de ten-
sion de réseau (distance minimale 100 mm).
▶ En cas d'influences inductives externes (par
ex. installations photovoltaïques), les câbles doivent être
blindés (par ex. LiYCY) et mis à la terre unilatéralement. Ne
pas raccorder le blindage à la borne de raccordement pour
conducteur de mise à la terre dans le module mais à la mise
à la terre de la maison, par ex. borne libre du conducteur de
protection ou conduite d'eau.
▶ Etablir la connexion BUS avec le générateur de chaleur.
B B
1 2
Fig. 11 Raccordement du module radio à un générateur de
chaleur
