Informations sur le produit
2
2
Informations sur le produit
2.1
Contenu de livraison

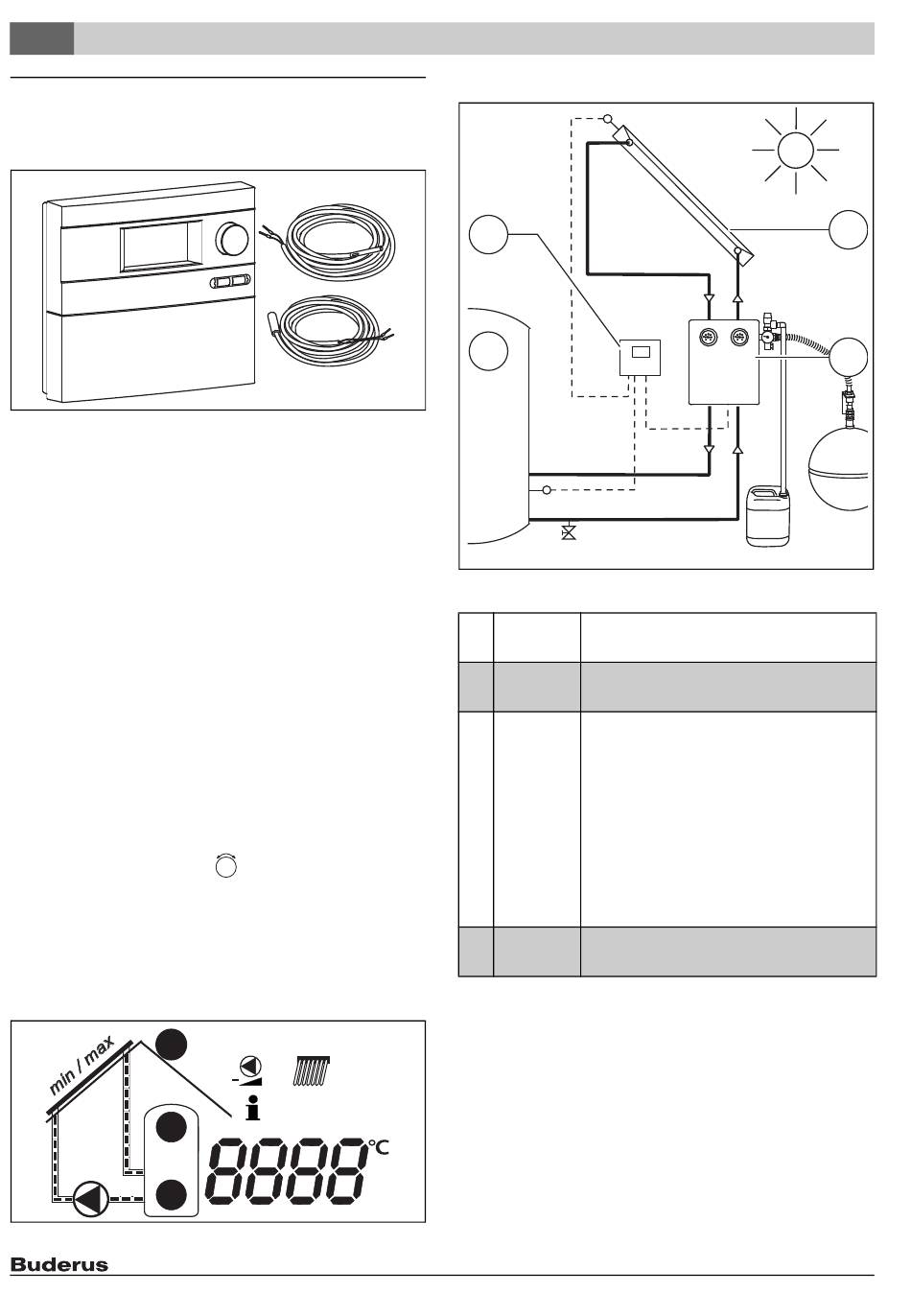

Fig. 1
Régulateur SC20 avec sondes de température
•
Régulateur Logamatic SC20
•
Sonde de température du collecteur NTC 20 K
•
Sonde de température ballon ECS NTC 12 K
•
Câble secteur (si intégré dans le groupe de transfert)
•
Matériel de fixation et colliers serre-câbles (pour les instal-
lations murales)
•
Notice d'installation et d'utilisation
Si le régulateur est intégré dans un groupe de transfert, les
câbles sont partiellement montés.
2.2
Description du produit
Le régulateur est conçu pour le fonctionnement d'une installa-
tion solaire. Il peut être monté sur un mur ou s'intègre dans un
groupe de transfert.
En mode normal, le rétro-éclairage vert/jaune de l'écran du
régulateur reste allumé jusqu'à 5 minutes après la dernière
activation de la touche/du bouton (activation par ex. en
appuyant sur le bouton rotatif
•
État de la pompe (schéma d'installation simple)
•
Valeurs de l'installation (par ex. températures, heures de
service)
•
Fonctions sélectionnées
•
Messages de défaut
T1
T3
max
T2
Fig. 2
Affichages possibles sur l'écran
4
7747006071.06-1.SD
7747006071.06-1.SD
). L'écran affiche :
DT on
DT on
max
DMF
T
+
I
reset
%
h
Schéma d'installation de l'installation solaire
4
3
Fig. 3
Schéma d'installation
[1] Groupe de
•
Composé de capteurs plans ou de cap-
capteurs
teurs tubulaires sous vide
[2] Groupe de
•
Composée d'une pompe, de vannes de
transfert
sécurité et d'arrêt pour le circuit solaire
[3] Prépara-
•
Permet d'accumuler l'énergie solaire
teur solaire
obtenue
•
La différence est faite entre :
– Ballon d'eau chaude sanitaire
– le ballon tampon (pour le chauffage
– Ballon mixte (pour complément de
[4] Régulateur
•
avec deux sondes de température
SC20/2
Tab. 2
Composants principaux de l'installation solaire
Principe de fonctionnement
Si le différentiel de température réglé entre le champ de cap-
teurs ( fig. 3 [1]) et le ballon solaire ( fig. 3 [3]) est
dépassé, la pompe du groupe de transfert se met en marche.
La pompe fait passer le fluide caloporteur (fluide solaire) dans
le circuit en passant par le champ de capteurs vers l'utilisateur.
Il s'agit généralement d'un ballon solaire. Le ballon solaire
contient un échangeur thermique qui transfère la chaleur
solaire obtenue, du fluide caloporteur à l'eau chaude sanitaire
ou à l'eau de chauffage.
Logamatic SC20/2 – 6 720 814 449 (2014/11)
6720812460-01.1ST
complémentaire)
chauffage et production d'eau
chaude sanitaire)
1
2
