4
Installation (uniquement pour les
professionnels)
4.1
Installation murale du régulateur
Le régulateur est fixé sur le mur à l'aide de trois vis.
PRUDENCE : Risque de blessure et dégâts sur
le boîtier lors d'un montage non conforme.
▶ Ne pas utiliser la paroi arrière du boîtier
comme gabarit de perçage.
5 mm

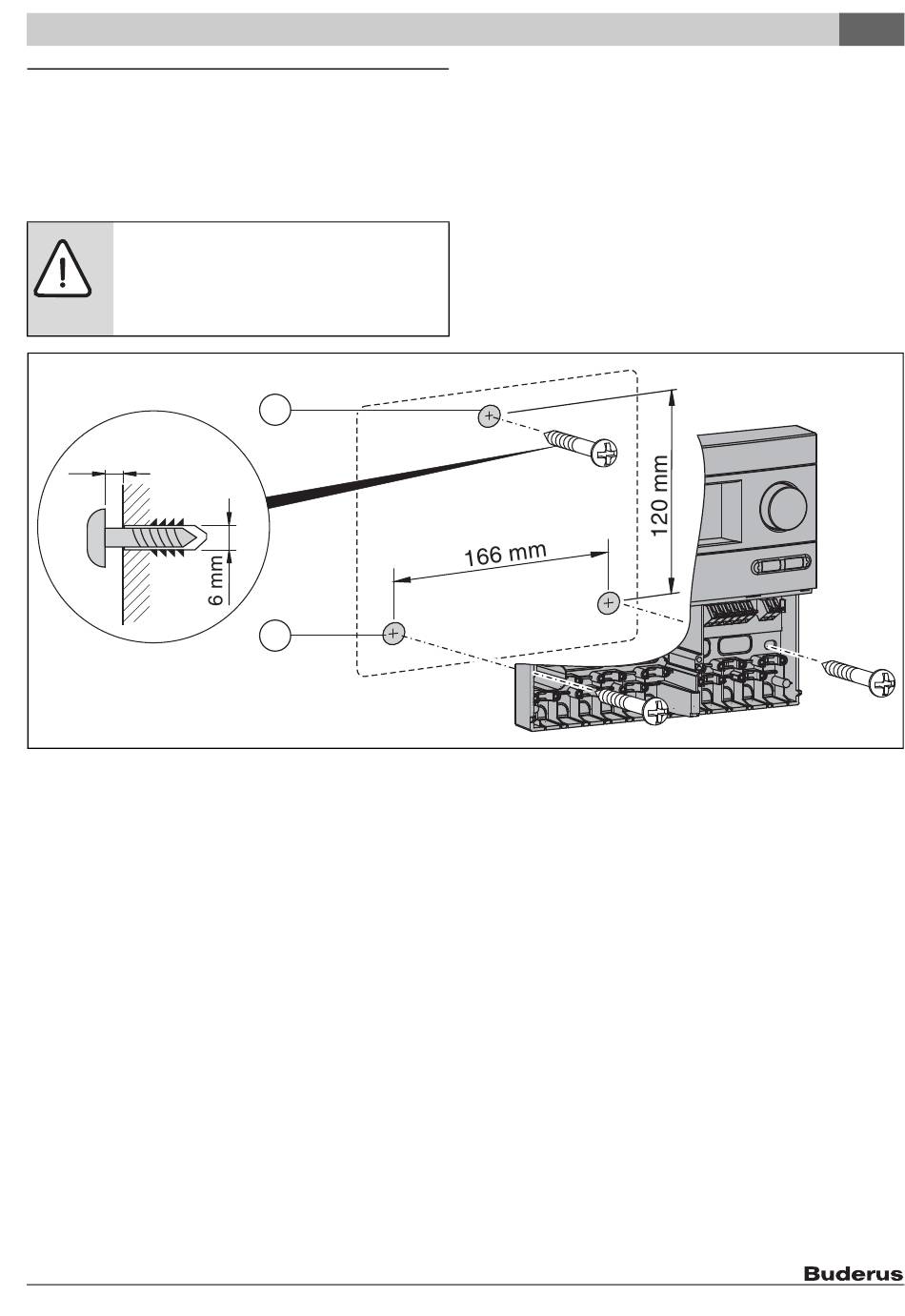

Fig. 6
Installation murale du régulateur
[1] Trou de fixation supérieur
[2] Trous de fixation inférieurs
Logamatic SC20/2 – 6 720 814 449 (2014/11)
1
2
Installation (uniquement pour les professionnels)
▶ Percer le trou de fixation supérieur et insérer la vis jointe
sur 5 mm [1].
▶ Desserrer la vis sur le bas du régulateur et retirer le cou-
vercle.
▶ Accrocher le régulateur au niveau de l'évidement du boî-
tier.
▶ Marquer les trous de fixation inférieurs, percer les trous et
introduire la cheville [2].
▶ Positionner le régulateur et serrer les vis des trous de
fixation inférieurs à gauche et à droite.
4
6720812460-07.1 ST
