2.3
Caractéristiques techniques
Régulateur Logamatic SC20
Consommation propre
Type de protection
Tension de raccordement
Courant de service
Courant absorbé max. à la
sortie de la pompe
Plage de mesure
Température ambiante
admissible
Sonde de température de
capteur
Sonde de température du
ballon
Dimensions H × L × P
Tab. 3
Caractéristiques techniques
Sonde de température de capteur T1 NTC 20 K (capteur)
T ( °C)
R (k )
-20
198,4
-10
112,4
0
66,05
10
40,03
20
25,03
25
20,00
30
16,09
40
10,61
50
7,116
Tab. 4
Valeurs de résistance des sondes de température
Sondes de température T2/T3 NTC 10 K (ballon)
T ( °C)
R (k )
0
32,56
10
19,86
20
12,487
25
10,00
30
8,060
40
5,331
Tab. 5
Valeurs de résistance des sondes de température
Logamatic SC20/2 – 6 720 814 449 (2014/11)
1 W
IP20 / DIN 40050
230 V CA, 50 Hz
I
: 1,1 A
max
1,1 A (Raccorder seulement
1 pompe !)
de -30 °C à +180 °C
de 0 à +50 °C
NTC 20K avec câble de 2,5 m
NTC 10 K avec un câble de
3 m de long
170 x 190 x 53 mm
T ( °C)
R (k )
60
4,943
70
3,478
80
2,492
90
1,816
100
1,344
110
1,009
120
0,767
130
0,591
T ( °C)
R (k )
50
3,606
60
2,49
70
1,753
80
1,256
90
0,915
100
0,677
Informations sur le produit

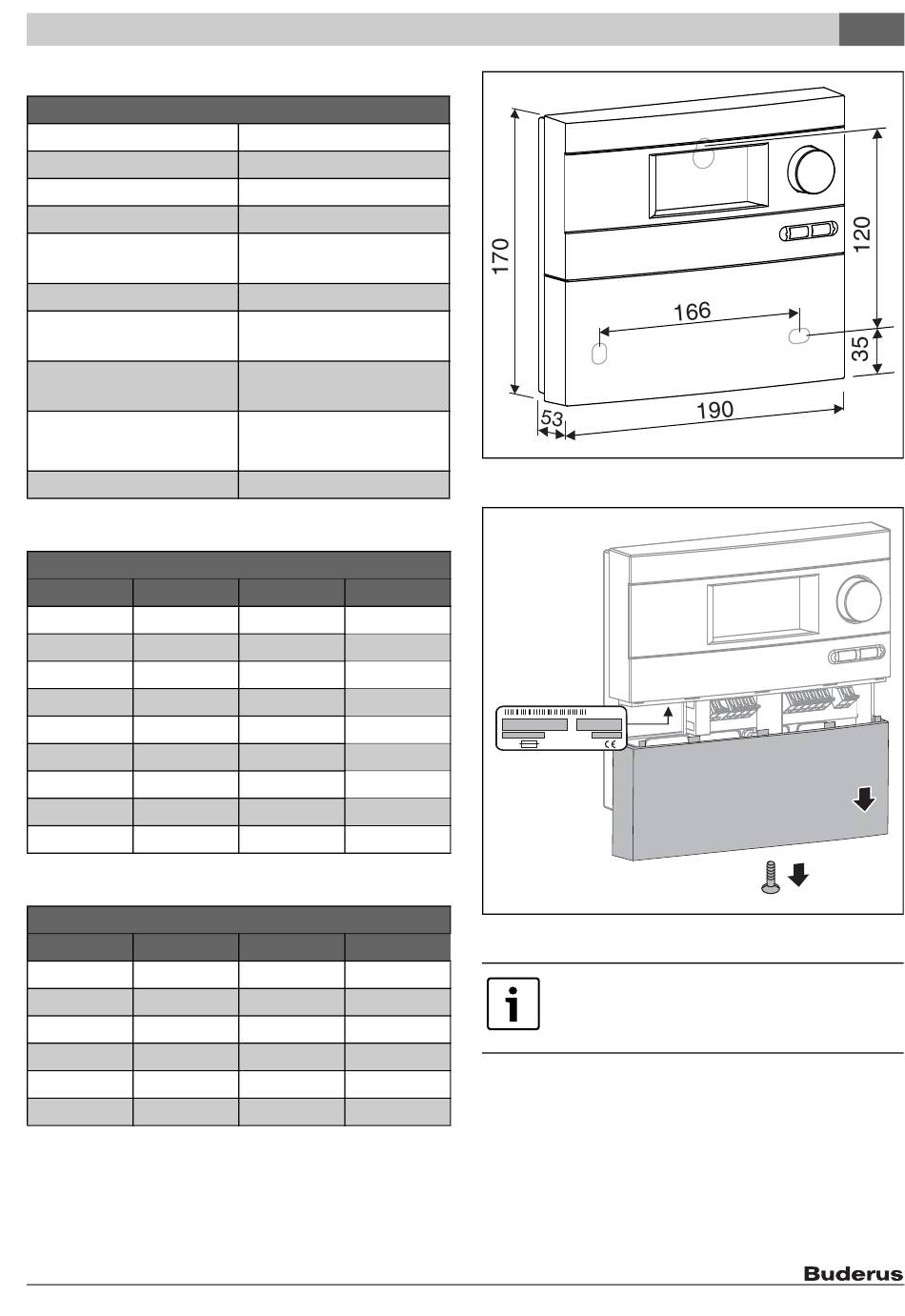

Fig. 4
Dimensions boîtier
6720812460.04-1.ST
6720812460.04-1.ST
Fig. 5
Plaque signalétique
Pour la mesure des valeurs de résistance, les
sondes de température doivent être décon-
nectées du régulateur.
2
6720812460.03-1.ST
6720812460.03-1.ST
