4.2.2 Raccorder les câbles électriques
Pour le raccordement des câbles, tenir compte des points
suivants :
Respecter les prescriptions locales, telles que le contrôle
de la mise à terre.
Utiliser exclusivement des pièces de rechange du fabri-
cant. Pour l'utilisation d'autres fabrications, nous consul-
ter.
Sécuriser le régulateur contre toute surcharge et court-
circuit.
L'alimentation électrique doit correspondre aux valeurs
indiquées sur la plaque signalétique.
Raccorder au maximum 1 câble à chaque borne (max.
2
1,5 mm
).
Sur les sondes de température, la polarité des fils est indif-
férente. Les câbles de sonde peuvent être rallongés jusqu'à
100 m (jusqu'à 50 m pour les sections de 0,75 mm
jusqu'à 100 m pour les sections de 1,5 mm
F1
5

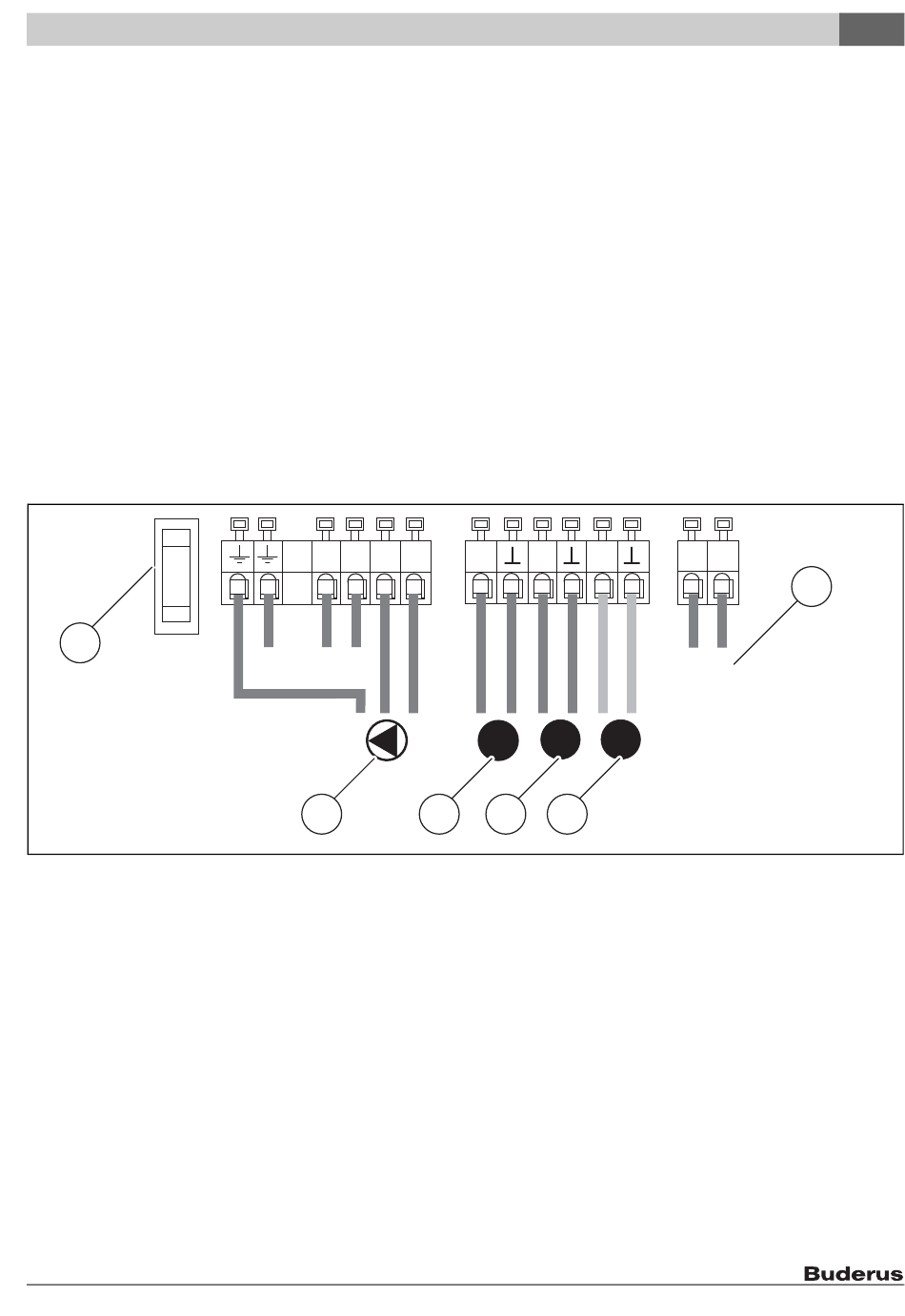

Fig. 8
Schéma de connexion
[1] Sonde de température T1 pour l'affichage de la
température et la valeur de réglage du capteur
[2] Sonde de température T2 pour l'affichage de la
température et la valeur de réglage du ballon en bas
[3] Sonde de température T3 pour l'affichage de la
température dans le ballon au centre/en haut (option)
[4] Régulation du régime de la pompe
(1 = PWM brun, 2 = masse bleu)
[5] Fusible 1,6 AT
[6] Pompe (max. 1,1 A)
Logamatic SC20/2 – 6 720 814 449 (2014/11)
2
et
2
).
L N R1 N
230V AC
6
1
Installation (uniquement pour les professionnels)
Poser tous les câbles de sonde en les séparant des câbles
de 230 V ou 400 V afin d'éviter les influences inductives
(au moins 100 mm).
Utiliser des câbles basse tension blindés si des influences
inductives extérieures sont prévisibles (p. ex. par des sta-
tions de transformateurs, câbles haute tension, micro-
ondes).
Utiliser au minimum des câbles de type H05 VV-... (NYM...)
pour le raccordement à 230 V.
Les mesures techniques de protection contre les incendies
et constructives ne doivent pas être entravées.
▶ Raccorder les câbles conformément au schéma de
connexion.
▶ Actionner la borne de serrage rapide avec un tournevis.
▶ Une fois les opérations réalisées : fermer le régulateur à
l'aide du couvercle et de la vis.
S1
S2
S3
T2
T3
T1
2
3
1 2
4
PWM
6720812460-05.1 ST
4
9
