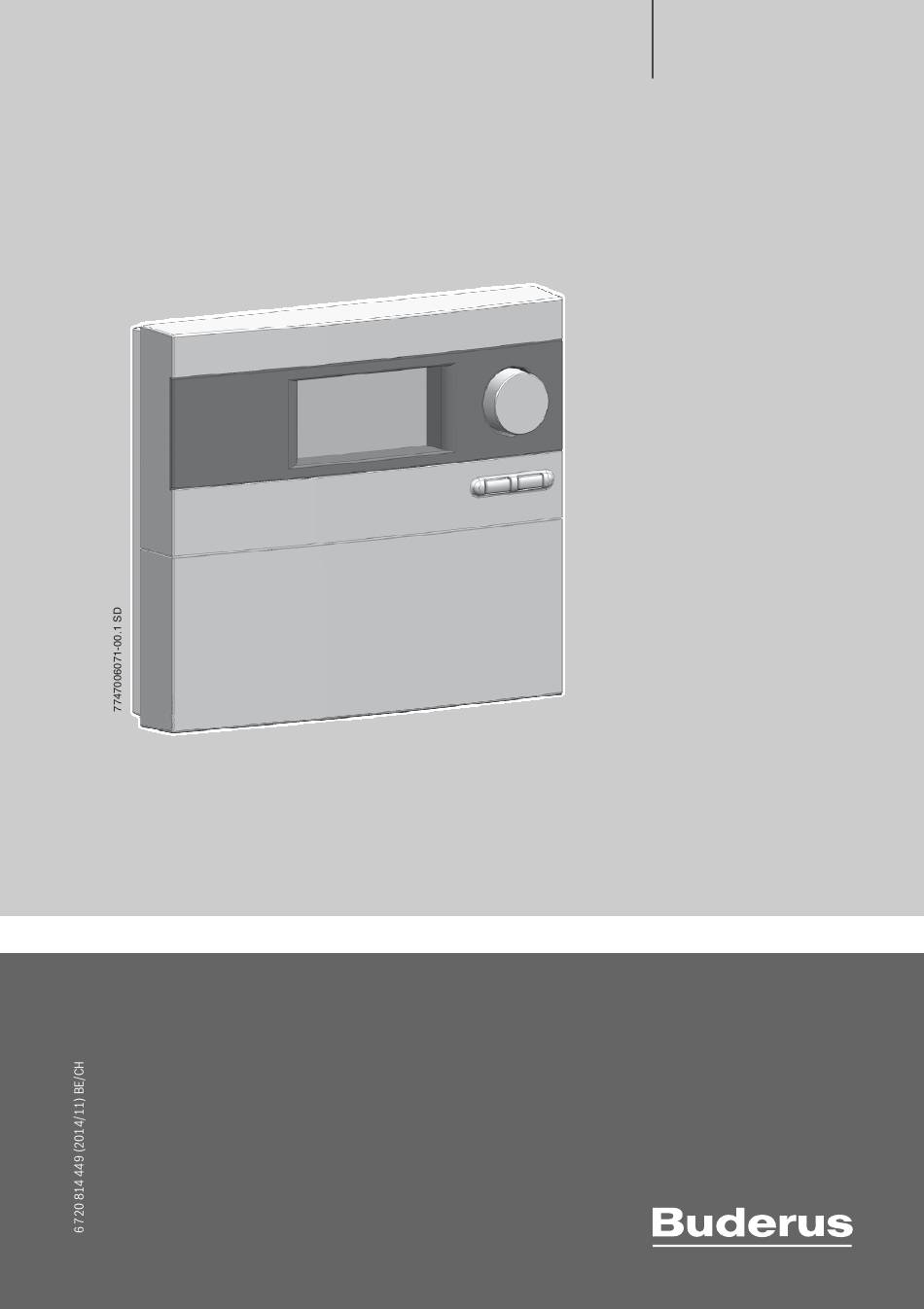

- Page 1 Régulateur solaire Notice d’installation et d’utilisation Logamatic SC20/2 Notice d’installation : pour le régulateur Notice d’utilisation : pour le régulateur et l’ensemble de l’installation solaire A lire attentivement avant le montage et la maintenance.
- Page 2 Protocole pour l’utilisateur ....18 ▶ Respecter les prescriptions nationales et régionales, ainsi que les règles techniques et directives. ▶ Documenter les travaux effectués. Protection de l’environnement/Recyclage ..19 Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 3 Les travaux électriques sont réservés à des spécialistes en matière d’installations électriques. ▶ Avant les travaux électriques : – Couper le courant sur tous les pôles et sécuriser contre tout réenclenchement involontaire. – Vérifier que l’installation est hors tension. Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 4 Il s’agit généralement d’un ballon solaire. Le ballon solaire contient un échangeur thermique qui transfère la chaleur solaire obtenue, du fluide caloporteur à l’eau chaude sanitaire Fig. 2 Affichages possibles sur l’écran ou à l’eau de chauffage. Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 5 Pour la mesure des valeurs de résistance, les sondes de température doivent être décon- 19,86 2,49 nectées du régulateur. 12,487 1,753 10,00 1,256 8,060 0,915 5,331 0,677 Tab. 5 Valeurs de résistance des sondes de température Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 6 Données produit pour l’efficience énergétique Déclaration de conformité CE La construction et le fonctionnement de ce produit répondent aux directives européennes correspondantes ainsi qu’aux conditions locales en vigueur. La conformité a été prouvée. Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 7 ▶ Ne pas utiliser la paroi arrière du boîtier comme gabarit de perçage. 5 mm 6720812460-07.1 ST Fig. 6 Installation murale du régulateur [1] Trou de fixation supérieur [2] Trous de fixation inférieurs Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 8 Le serre-câble peut également être monté en position tournée [1]. 6720812460-06.1 ST Fig. 7 Passage et fixation des câbles [1] Serre-câble en position tournée [2] Décharge de traction [3] Passage de câble inférieur [4] Passage de câbles arrière Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 9 (option) [4] Régulation du régime de la pompe (1 = PWM brun, 2 = masse bleu) [5] Fusible 1,6 AT [6] Pompe (max. 1,1 A) Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 10 [7] Affichage de la « température maximale de ballon atteinte » [4] Touche Menu [8] Circuit solaire animé [5] Symbole de la sonde de température [9] Affichage de la « température minimale ou maximale de capteur atteinte » Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 11 Cette fonction définit la vitesse minimale de la pompe, elle permet d’adapter la régulation [15 %] de la vitesse à la configuration individuelle de l’installation solaire. AC : 30-100 % [50 %] Tab. 7 Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 12 Le réglage de base de toutes les fonctions et tous les paramètres est restauré (à l’exception des heures de service). Après la réinitialisation, tous les paramètres doivent être contrô- lés, le cas échéant redéfinis. Tab. 8 Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 13 Sud est activée, la pompe s’arrête. [7 °C] La valeur ne peut être réglée qu’en rapport avec la température d’activation de la fonction Europe du Sud (différentiel minimum = 2 K). Tab. 9 Fonctions du menu secondaire Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 14 électrique est établie, le mode manuel « off » est défini par défaut en usine sur la régulation. ▶ Pour un fonctionnement normal, mettre le régulateur sur « Auto » ( chap. 5.5). Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 15 Défauts possibles avec affichage à l’écran Les défauts des sondes ne sont plus affichés après l’élimination de leur cause. menu ▶ Pour les autres défauts : appuyer sur la touche pour désactiver l’affichage du défaut. Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 16 Réglage trop faible du thermostat eau Régler la température conformément à la chaude sur la chaudière, du régulateur de notice d’utilisation correspondante chauffage ou du mitigeur. (max. 60 °C). Tab. 11 Défauts possibles sans affichage à l’écran Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 17 Reporter les valeurs en page 18 du protocole (également modèle à copier). Le protocole complété peut aider le spécia- liste à contrôler et à effectuer la maintenance de l’installation solaire. Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 18 3=nuageux en °C en °C ( °C) bas ( °C) service en bar leur en kWh 4=couvert Tab. 12 Modèle de protocole pour les valeurs de l’installation solaire Logamatic SC20/2 – 6 720 814 449 (2014/11)
- Page 19 à une élimination écologique (directive européenne sur les appareils usa- gés électriques et électroniques). Pour l'élimination des appareils électriques et électroniques usagés, utiliser les systèmes de renvoi et de collecte spécifiques au pays. Logamatic SC20/2 – 6 720 814 449 (2014/11)
