Systèmes de chauffage avec RC200 RF comme commande
à distance d'un RC310
Le RC200 RF sert de commande à distance sur les installations
avec un module de commande en amont RC310. Le module de
commande RC310 est généralement installé dans la pièce de
séjour et régule les circuits de chauffage directement affectés
(par ex. CC 1 et 2).
Le module radio RFM200 est installé à portée du signal radio de
RC200 RF.
• Les réglages de base valables pour toute l'installation de
chauffage, comme la configuration de l'installation ou la
production d'eau chaude sanitaire, sont effectués sur le
module de commande en amont. Ces réglages sont égale-
ment valables pour le RC200 RF.
• Le RC200 RF régule en tant que commande à distance
entièrement le circuit de chauffage attribué (par ex. CC 3)
en ce qui concerne la température ambiante, le programme
horaire, le programme congés et la charge d'eau chaude
sanitaire unique.
L'alimentation électrique du système BUS EMS plus du généra-
teur de chaleur Logamax plus GB162 ne produit, le cas
échéant, pas assez de courant pour tous les participants BUS.
▶ En plus d'un RC310 et d'un RFM200, raccorder au maxi-
mum deux RC200.
▶ Si besoin, utiliser RC200 RF (signal radio) à la place de
RC200 (BUS).
RC300/310

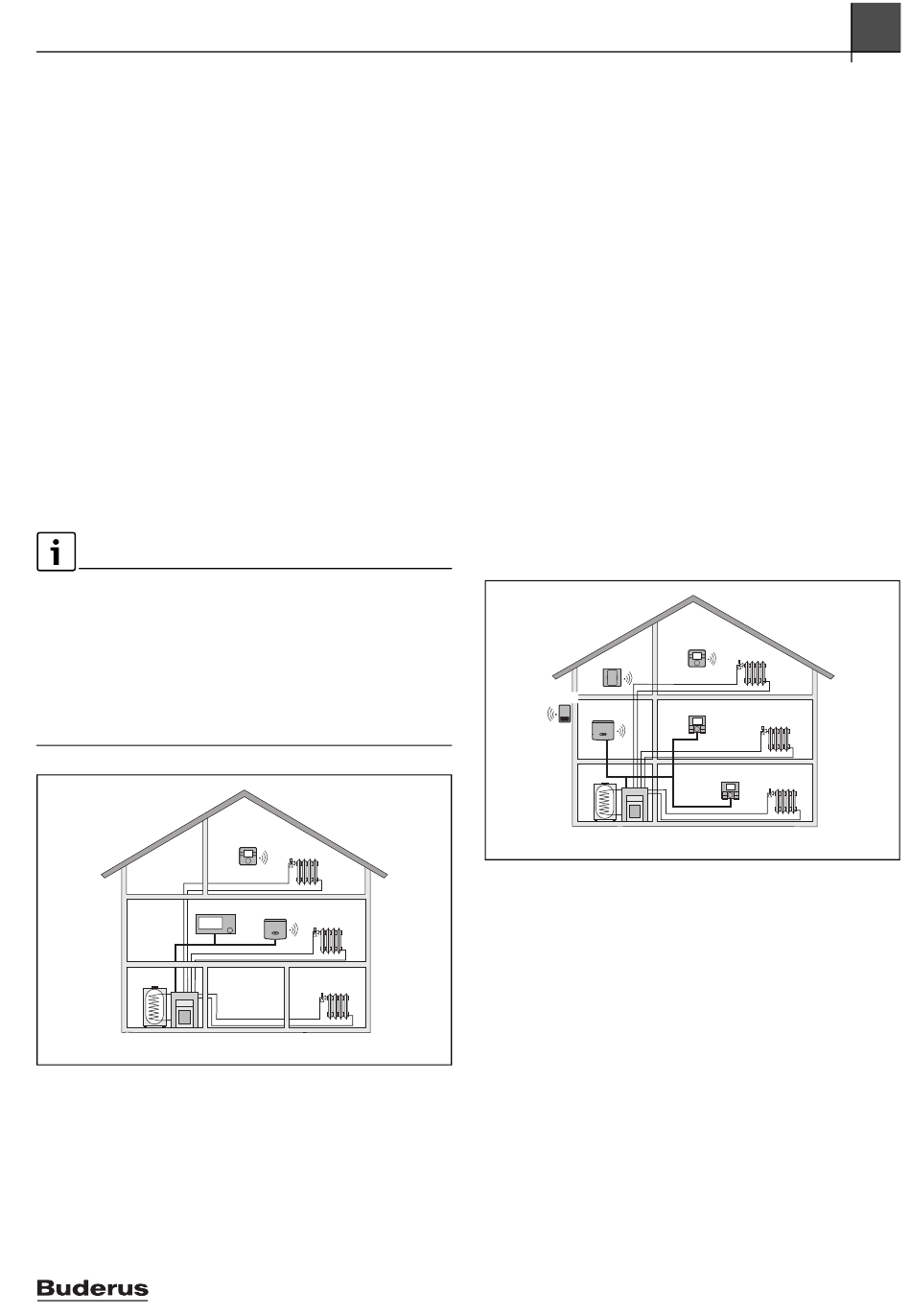

Fig. 2 Exemple d'installation de chauffage avec trois cir-
cuits de chauffage et RC200 RF comme commande
à distance (maison individuelle avec logement
annexe ou atelier)
RC200 RF – 6721821302 (2020/04)
RC200 RF
CC 3
RFM200
CC 1
CC 2
0010009869-002
Systèmes de chauffage avec plusieurs RC200
Le RC200 RF régule de manière autonome son circuit de chauf-
fage et doit être programmé comme un tableau de régulation.
Si le RC200 RF est utilisé dans le premier circuit de chauffage,
il applique les réglages centraux. Le paramétrage de la produc-
tion d'eau chaude sanitaire et de la bouteille de découplage
hydraulique ou de la sonde de bouteille de mélange ou, le cas
échéant, de l'installation solaire en fait partie. En cas d'utilisa-
tion dans le circuit de chauffage 2 ... 4, le réglage d'un mode de
service pour la production d'eau chaude sanitaire est possible.
Le générateur de chaleur choisit la valeur maximale des valeurs
de consignes prescrites et réceptionnées. La charge d'eau
chaude sanitaire unique et le programme congés peuvent éga-
lement être effectués.
L'installation de chauffage peut être régulée par une associa-
tion d'un RC200 RF (signal radio) ou de RC200 (BUS). Quatre
RC200 RF / RC200 sont possibles au maximum.
D'autres participants radio éventuels peuvent être ajoutés avec
autant de répéteurs RFX100 que nécessaires pour augmenter
la portée radio et une sonde de température extérieure sans fil
T1 RF.
RFX 100
T1 RF
RF200
Fig. 3 Exemple d'installation de chauffage avec trois cir-
cuits de chauffage et un RC200 RF / RC200 chaque
en tant que tableau de régulation et sonde de tempé-
rature extérieure T1 RF (immeuble collectif)
Informations produit
RC200 RF
CC 3
RC200
CC 1
RC200
CC 2
0010009870-002
