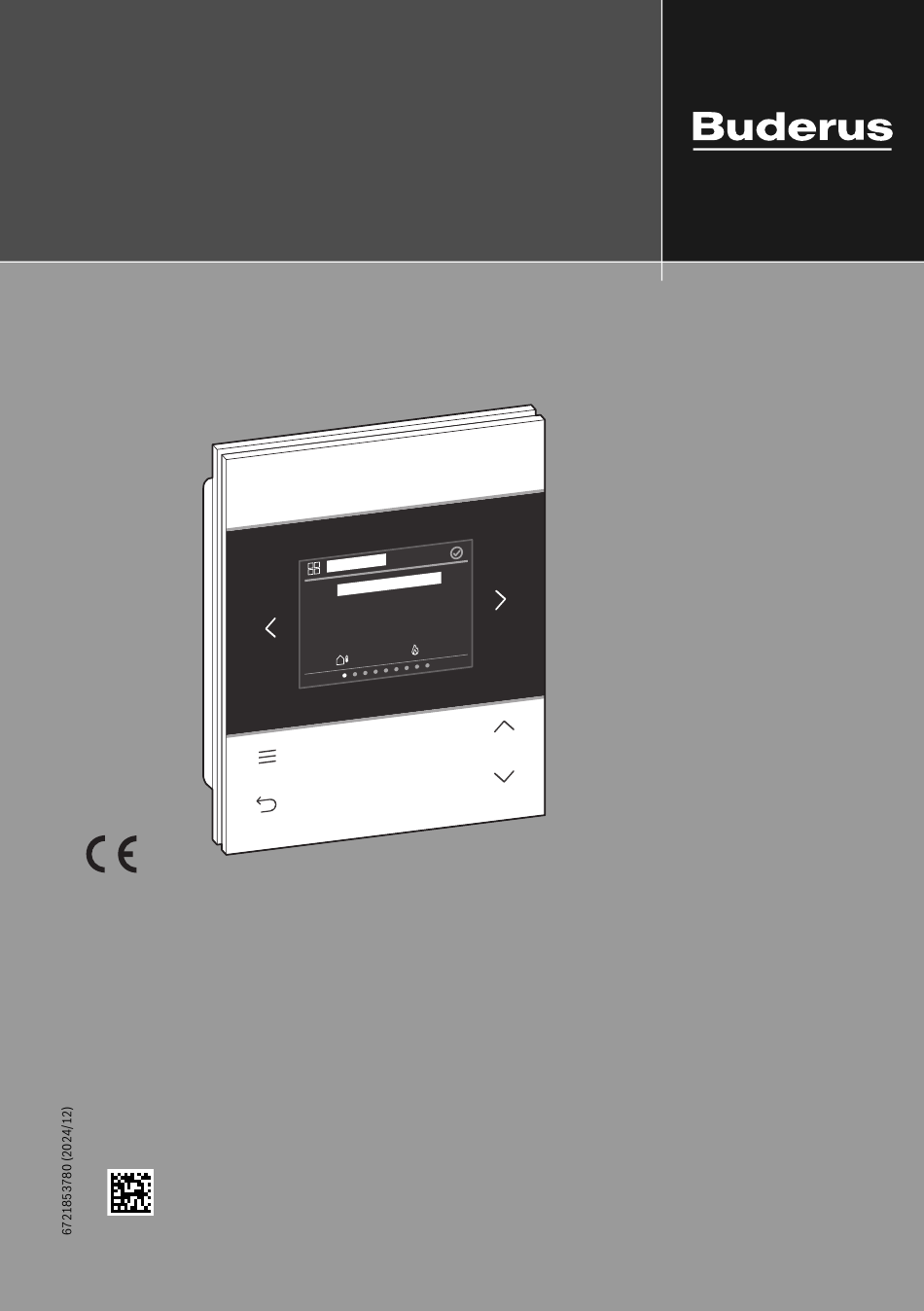

- Page 1 Notice d’installation pour le spécialiste Module de commande RC200.2 Lire attentivement avant l’installation et la maintenance. Ü b e r s ic h , 1 0 .0 8 .2 D ie n s t a g 1 4 : 5 0...
- Page 2 10 Protection de l’environnement et recyclage ..20 6 Remise de l’installation......9 RC200.2 – 6721853780 (2024/12)
- Page 3 Les informations importantes ne concernant pas de situations à risques pour l’homme ou le matériel sont signalées par le sym- bole d’info indiqué. Un RC200.2 permet de commander un circuit de chauffage de type1 – 4 maximum. RC200.2 n’est pas compatible avec les générateurs de chaleur avec BC400.
- Page 4 [8] Affichage de position dans le menu [9] Menu précédent [10] Affichage principal Les fonctions de la RC200.2 sont rassemblées en menus thé- matiques. Il est ainsi possible, par ex., d’ouvrir les réglages 0010041772-001 relatifs au chauffage avec la touche dans le menu Chauf- fage.
- Page 5 ▶ Assurer la circulation de l’air. Tab. 2 Mode veille Après 5 minutes sans commande effectuée, RC200.2 passe l’écran en mode veille. La luminosité est réduite et un écran de veille est activé. Cet écran de veille affiche le symbole du der- nier menu activé...
- Page 6 Le socle [2] peut être monté au mur ou sur un boîtier encastré. Les alésages sont disposés comme sur les anciens modules de commande Buderus. Il est ainsi possible de reprendre les trous d’installations précédentes. Ø 6 0 Ø 6 mm Ø...
- Page 7 ▶ Contacter le fabricant et aviser avec lui. 3. Retirer le module de commande par le haut. ▶ Envoyer l’appareil RC200.2 au fabricant ou l’éliminer. Première mise en service La première mise en service a lieu, pour la plus grande partie, automatiquement.
- Page 8 Ok. L’écran affiche le menu standard. En cas d’utilisation de RC200.2 en tant que commande à dis- tance, les menus Aperçu, Chauffage, ECS et Congés sont dis- Si l’heure et la date sont déjà disponibles dans le système BUS, ponibles.
- Page 9 CC mélangé Oui : le circuit de chauffage attribué est un cir- Nous recommandons de remettre cette notice d’installation au cuit de chauffage mélangé client. Non : le circuit de chauffage attribué est un cir- cuit de chauffage sans mélangeur RC200.2 – 6721853780 (2024/12)
- Page 10 Temp. minimale de départ : Inutilisé | 10 ... lim. active. 60 °C | Température ext. minim. : –35 ... -10 ... +10 °C: température extérieure minimale pour la configuration de chaque région RC200.2 – 6721853780 (2024/12)
- Page 11 : surface brute du capteur instal- brute du cap- lée. teur Zone clima- 10 ... 90 ... 200 : zone climatique du lieu tique d’installation ; carte de la zone ( notice d’ins- tallation du module solaire) RC200.2 – 6721853780 (2024/12)
- Page 12 5 ... 100 %, par ex. 40 % : la pompe de désin- pompe fection fonctionne à une vitesse de rotation de désinf. 40 % de la vitesse de rotation maximale. Arrêt : la pompe de désinfection ne fonctionne pas (désactivée). Tab. 8 RC200.2 – 6721853780 (2024/12)
- Page 13 Par exemple 34 V/1013 : les 10 derniers des défauts défauts sont affichés, classés selon l’heure d’apparition. Réin. histo- Non : l’historique des défauts est conservé. rique défauts Oui : l’historique des défauts est supprimé. Tab. 10 RC200.2 – 6721853780 (2024/12)
- Page 14 Pente ascendante au-dessus de la température de référence T et température extérieure minimale A,min 0010004365-001 Fig. 12 Réglage de la courbe de chauffage pour radiateurs Pente ascendante au-dessus de la température de référence T et température extérieure minimale A,min RC200.2 – 6721853780 (2024/12)
- Page 15 Température maximale de 48 °C 75 °C régulation et la sonde de tempé- départ T VL,max rature extérieure Tab. 13 Réglages de base des courbes de chauffage simples RC200.2 – 6721853780 (2024/12)
- Page 16 « en fonction de la tempéra- ture extérieure » Modifier la protection antigel de « ambiance » sur « extérieur » Remplacer le tableau de régu- lation du système ou la com- mande à distance Tab. 17 RC200.2 – 6721853780 (2024/12)
- Page 17 Contrôler la tension sur les Si les valeurs de sonde sont bornes de la sonde de capteur correctes mais les valeurs de du module solaire selon le tension ne correspondent tableau pas, remplacer le module solaire Tab. 21 RC200.2 – 6721853780 (2024/12)
- Page 18 A61 - 3011 - [Erreur de configuration: module de la vanne de mélange inutilisé] Procédure de contrôle/ Mesure Cause Il y a un module mélangeur Vérifier la configuration dans le système qui n’est pas (réglage de l’adresse du utilisé avec le réglage choisi. module). Tab. 29 RC200.2 – 6721853780 (2024/12)
- Page 19 A61 - 1164 - [Défaut interne dans le déroulement du pro- Procédure de contrôle/ Mesure gramme] Cause Procédure de contrôle/ Mesure Écran tactile irrémédiable- Changer l’appareil Cause ment endommagé. Réglages incorrects Vérifier tous les réglages et les Tab. 34 modifier si nécessaire. Tab. 39 RC200.2 – 6721853780 (2024/12)
- Page 20 Pour de plus amples informations sur l’élimination écologique des appareils électriques et électroniques usagés, veiller contacter l’administration locale compétente, les entreprises chargées de l’élimination des déchets ou les revendeurs, auprès desquels le produit a été acheté. RC200.2 – 6721853780 (2024/12)
- Page 24 Bosch Thermotechnik GmbH Sophienstrasse 30-32 35576 Wetzlar, Germany www.bosch-homecomfortgroup.com...
