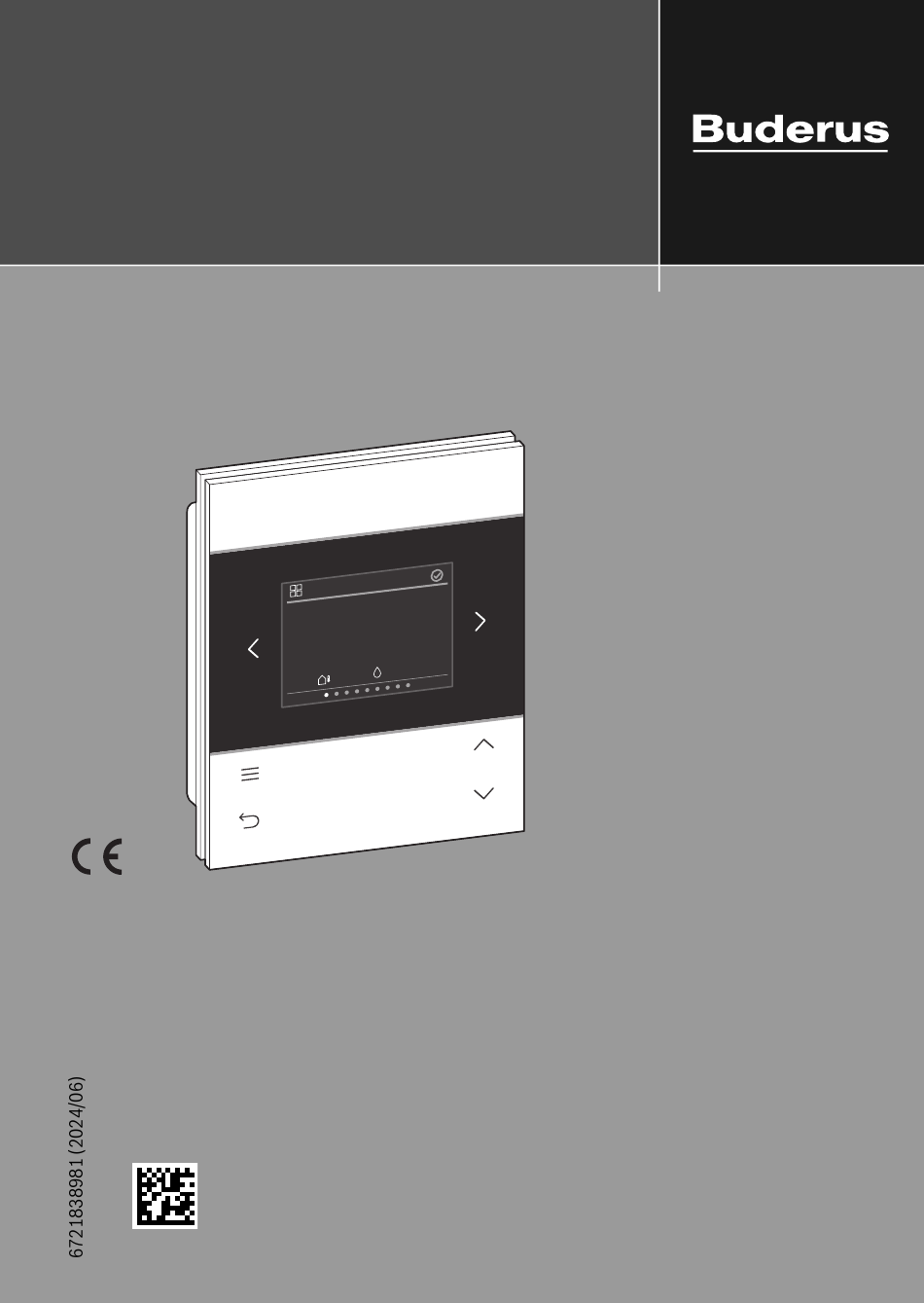

- Page 1 Notice d’utilisation destinée au client final Commande à distance Logamatic RC220 Lire attentivement avant utilisation SVP. ll ll ll ll ll , 1 0 .0 8 .2 ll ll ll ll ll 1 4 : 5 0 6 0 % 2 0 °...
- Page 2 Sommaire Sommaire 1 Explication des symboles et mesures de sécurité ..... . 4 1.1 Explications des symboles ........4 1.2 Consignes générales de sécurité...
- Page 3 Sommaire 3.5.4 Affichage de la température ECS actuelle ..... . . 18 3.6 Menu Ventilation ......... . . 18 3.6.1 Modification du mode de service .
- Page 4 Explication des symboles et mesures de sécurité Explication des symboles et mesures de sécurité Explications des symboles Avertissements Les mots de signalement des avertissements caractérisent le type et l’importance des conséquences éventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.
- Page 5 Explication des symboles et mesures de sécurité Consignes générales de sécurité H Consignes pour le groupe cible Cette notice d’utilisation s’adresse à l'utilisateur du produit. Les consignes de toutes les notices doivent être respectées. Leur non-respect peut provoquer des dommages corporels graves – voire mortels – ainsi que des dom- mages matériels et environnementaux.
- Page 6 Informations produit Informations produit Description du produit Logamatic RC220 est une commande à distance pour la régulation des installations de chauffage avec tableau de commande Logamatic BC400. L’utilisation complète de toutes les possibilités de l’installation de chauffage est seu- lement possible au moyen du tableau de commande Logamatic BC400.
- Page 7 Informations produit Aperçu des éléments de commande et des affichages Aperçu Mardi, 10.08.21 14:50 20° 0010041889-004 Fig. 1 Logamatic RC220 RC220 – 6721838981 (2024/06)
- Page 8 Informations produit Légende de la figure 1: [1] Nom du menu [2] Menu suivant [3] Augmenter la valeur / Naviguer dans les réglages [4] Réduire la valeur / Naviguer dans les réglages [5] Confirmer la valeur / Sélectionner les réglages [6] Quitter/revenir aux réglages spécifiques au menu [7] Afficher les réglages spécifiques au menu [8] Affichage de la position du menu...
- Page 9 Informations produit Symboles dans l’en-tête Symbole Signification L’installation fonctionne normalement. Connexion à Internet existante. Sécurité enfants activée. Avertissement ! Il y a un défaut. Mode urgence activé. Limitation de la puissance de la pompe à chaleur active par l’exploitant du réseau (par ex. par EEBUS). Tab.
- Page 10 Commande et réglage des fonctions principales Commande et réglage des fonctions principales Menu «Aperçu» Aperçu Mardi, 10.08.21 14:50 20° 0010041090-003 3.1.1 Régler l'heure ▶ Régler l’heure à l’aide des touches / et . et confirmer avec Ok -ou- ▶ appuyer sur la touche > pour passer au réglage des minutes. ▶...
- Page 11 Commande et réglage des fonctions principales Menu «Chauffage» dans les installations standards Chauffage Température ambiante ° 20.0° à 22:15 0010041009-004 3.2.1 Modification de la température ambiante ▶ Régler la température ambiante souhaitée à l’aide des touches / et . et confir- mer avec Ok.
- Page 12 Commande et réglage des fonctions principales ▶ Appuyer sur la touche . L’écran affiche : Chauffage Démarrer le Boost Mode de fonctionnement Progr. horaire Circuit de chauffage 0010039527-004 ▶ Appuyer deux fois sur la touche /. L’écran affiche : Chauffage Démarrer le Boost Mode de fonctionnement Progr.
- Page 13 Commande et réglage des fonctions principales ▶ Appuyer sur la touche Ok. L’écran affiche : Progr. horaire 0010041004-004 ▶ Naviguer avec les touches / et . jusqu’au jour souhaité et le sélectionner en cli- quant sur Ok(ici Lundi). L’écran affiche : Lundi 06:00 - 23:00...
- Page 14 Commande et réglage des fonctions principales Selon la configuration de l’installation, Température est affichée et non Niveau. Pour modifier l’heure de commutation : ▶ Appuyer sur la touche Ok. L’heure de commutation clignote. ▶ Régler l’heure de commutation souhaitée à l’aide des touches / et .et confir- mer avec Ok.
- Page 15 Commande et réglage des fonctions principales Menu «Chauffage» pour chauffage à air (VBH) Chauffage Température ambiante 1 ° 20.0° à 22:15 0010055179-001 3.3.1 Modification de la température ambiante ▶ Régler la température ambiante souhaitée à l’aide des touches / et . et confir- mer avec Ok.
- Page 16 Commande et réglage des fonctions principales 3.3.4 Modification de la température pour Chauffer et Abaissement , avec la touche / naviguer jusqu’à Réglages circuit ▶ Appuyer sur la touche chauff. et confirmer la sélection avec Ok. ▶ Naviguer avec la touche / jusqu’à Progr. horaire sélectionner en cliquant sur ▶...
- Page 17 Commande et réglage des fonctions principales Menu «ECS» Niveau d’ECS Confort jusqu’à 12:30 0010041083-002 3.5.1 Augmentation temporaire de la température ECS ▶ Appuyer sur la touche ▶ Sélectionner Démarrage ECS supp. avec Ok. ▶ Régler le temps de fonctionnement à l’aide des touches / et . et confirmer avec Ok.
- Page 18 Commande et réglage des fonctions principales 3.5.4 Affichage de la température ECS actuelle ▶ Appuyer sur la touche La température ECS actuelle s’affiche dans la deuxième ligne. Menu Ventilation Ventilation Vitesse du ventilateur jusqu’à 12:30 0010055078-001 3.6.1 Modification du mode de service Le mode de fonctionnement peut être commuté...
- Page 19 Commande et réglage des fonctions principales 3.6.2 Modification du niveau de ventilation La modification du niveau de ventilation est uniquement possible dans le mode de fonctionnement Manuel ▶ Régler le niveau de ventilation souhaité à l’aide des touches / et . et confirmer avec Ok.
- Page 20 Commande et réglage des fonctions principales 3.7.1 Saisie de la Période de congés Il est possible de définir 8 périodes de congés au maximum. ▶ Appuyer sur la touche Ok ou la touche ▶ Si une période de congés a déjà été créé : sélectionner Nouvelle période et confirmer avec Ok.
- Page 21 Menus Menu «Absent» Le menu Absent permet de passer facilement et rapidement l’installation de chauf- fage en mode d’économie d’énergie en cas d’absence prolongée spontanée. Absent Présent Pour absent: OK 0010041088-003 ▶ Avant de quitter le logement/la maison : appuyer sur la touche Ok et confirmer, le cas échéant, avec Ok.
- Page 22 Menus Menu «Aperçu» Option Description Commutation Commutation été/hiver : il existe 3 réglages différents pour la été/hiver commutation été/hiver : • Automatique : en fonction de la température extérieure, le mode chauffage ou le mode refroidissement est activé. • Chauffer : le mode chauffage est toujours activé. Le chauf- fage n’est toutefois activé...
- Page 23 Menus Option Description Verrouiller Activer ou désactiver durablement le verrouillage des touches touches ( chapitre 3.1.2). Information pro- Affiche le nom du produit et la version du logiciel. duit Réinit. réglages Uniquement pour le spécialiste ! Tous les réglages de la com- base mande à...
- Page 24 Menus Option Description Progr. horaire Progr. horaire : selon l’installation de chauffage, il est possible de régler 2 à 6 heures de commutation pour chaque jour. La durée minimale d’une phase de chauffage est de 15 minutes. Les réglages de base sont : •...
- Page 25 Menus Option Description Progr. horaire Progr. horaire : selon l’installation de chauffage, il est possible de régler 2 à 6 heures de commutation pour chaque jour. La durée minimale d’une phase de chauffage est de 15 minutes. Les réglages de base sont : •...
- Page 26 Menus Menu «ECS» Option Description Démarrage ECS Démarre (ou arrête) l’augmentation temporaire de la tempéra- supp. (Arrêt ECS ture ECS. La durée peut être réglée sur 1 ... 8 heures. En cas de supp.) générateurs de chaleur fonctionnant au gaz, la température ECS souhaitée peut être saisie, tandis que pour les pompes à...
- Page 27 Menus Option Description Réd. T° ECS si Pour les pompes à chaleur : alarme Oui : en cas de défaut (alarme) sur la pompe à chaleur, le ballon d’eau chaude sanitaire se refroidit , il n’est pas réchauffé par le chauffage auxiliaire.
- Page 28 Menus Menu «Ventilation» Option Description Mode de fonction- Il est possible de régler 4 modes de fonctionnement différents : nement • Scénario – Veille – Intensif – By-pass – Fête – Chemi. • Auto • Manuel • Besoins Progr. horaire Progr.
- Page 29 Menus Option Description Réglages Niv. voulu humid. air : Sec/Optimal/Humide Niv. voulu qlté air : Faible/Moyen/Haute Bypass manuel : Désactiver/Activer Température air soufflé : Arrêt Mode régulation de la température d'air entrant : Arrêt/ Chauffage seul/Refroidissement seul/Chauffage + refroid. Température air soufflé réchauffé : Arrêt/saisir la tempéra- ture à...
- Page 30 Menus Menu «Solaire» Option Description Statut solaire Affiche la température de départ du circuit solaire et l’état des pompes solaires. Aperçu du ren- Affiche le rendement solaire (Cette semaine/Semaine der- dem. solaire nière/Total). Aperçu sonde Affiche les valeurs de mesure des sondes solaires installées solaire (Température capteur/Ballon temp.
- Page 31 Protection de l’environnement et recyclage Option Description Enregistrer Une période de vacances peut être enregistrée. De cette façon, plusieurs périodes de congés peuvent être prédéfinies à l’avance. Supprimer Supprime la période de vacances sélectionnée. Tab. 9 4.10 Menu «Absent» Option Description Absent Pour une absence prolongée spontanée, l’installation de chauf-...
- Page 32 Protection de l’environnement et recyclage Déchet d’équipement électrique et électronique Ce symbole signifie que le produit ne doit pas être éliminé avec les autres déchets, mais doit être acheminé vers des points de collecte de déchets pour le traitement, la collecte, le recyclage et l’élimination. Le symbole s’applique aux pays concernés par les règlements sur les déchets électroniques, par ex.
- Page 36 Bosch Thermotechnik GmbH Sophienstrasse 30-32 35576 Wetzlar, Germany www.bosch-homecomfortgroup.com...
