Eliminer Les Défauts - Buderus Rc200.2 Notice D'installation

90
C
80
4
70
60
50
40
30
20
+20
+10

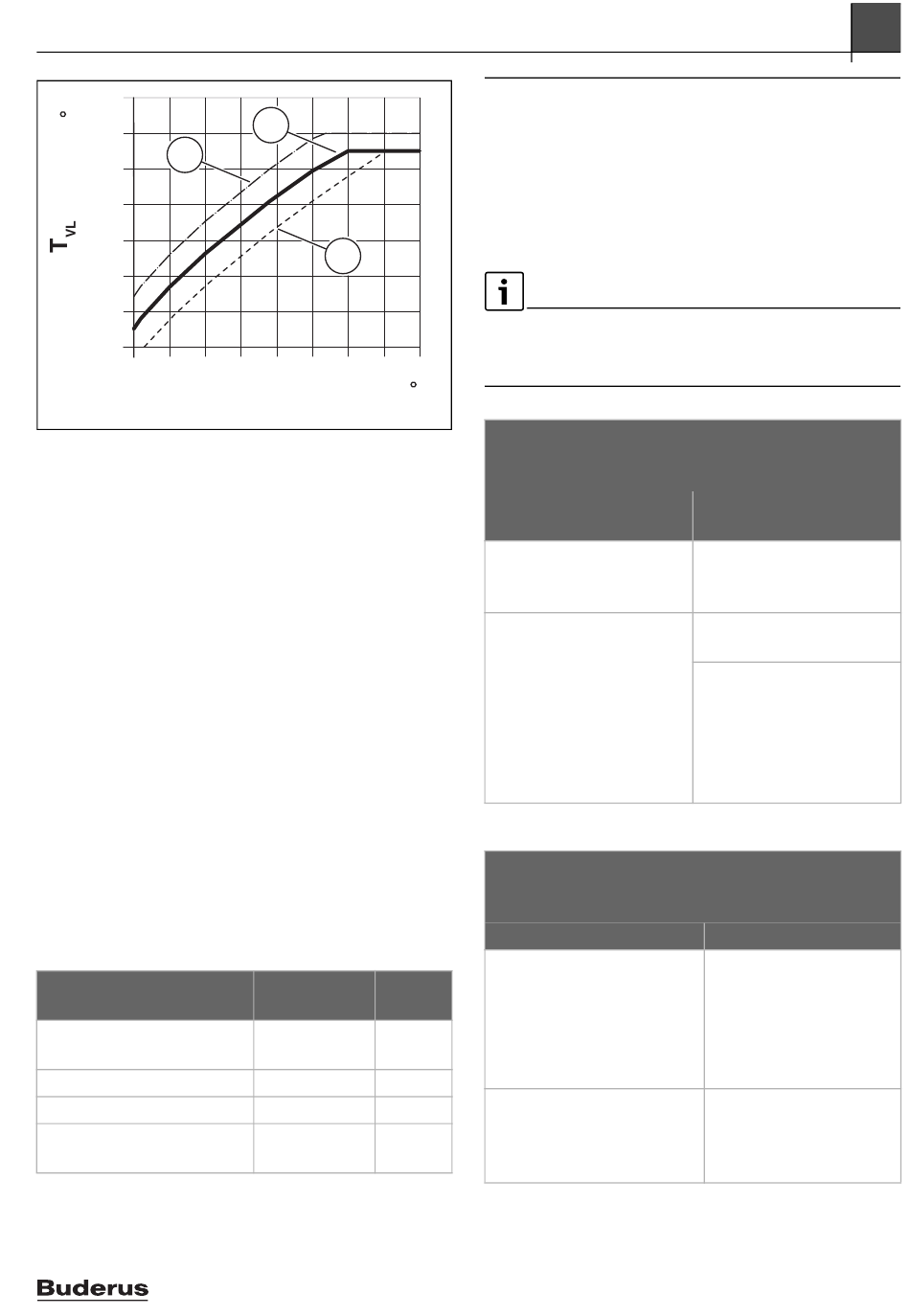

Fig. 13 Réglage de la courbe de chauffage pour radiateurs
Décalage parallèle par la température ambiante sou-
haitée
T Température extérieure
A
T Température de départ
VL
[1] Réglage : T = 75 °C, T
AL
limitation à T = 75 °C
VL,max
[2] Réglage : T = 80 °C, T
AL
T = 80 °C
VL,max
[3] Réglage : T = 70 °C, T
AL
[4] Décalage parallèle de la courbe de base [1] par l'augmen-
tation de la température ambiante souhaitée, limitation
T = 80 °C
VL, max
[5] Décalage parallèle de la courbe de base [1] par la réduc-
tion de la température ambiante souhaitée, limitation
T = 75 °C
VL, max
Courbe de chauffage simple
La courbe de chauffage simple (Température ext. ac pied
courbe) est une représentation simplifiée de la courbe de
chauffage incurvée en tant que droite. Cette droite est décrite
par deux points : pied de courbe (début de la courbe de chauf-
fage) et point d'extrémité.
Température extérieure mini-
male T
A,min
Pied de courbe
Point d'arrêt
Température maximale de
départ T
VL,max
Tab. 13 Réglages de base des courbes de chauffage simples
RC200.2 – 6721853780 (2024/12)
1
5
0
-10 -20
T
A
0010005495-002
= –10 °C (courbe de base),
A,min
= –10 °C, limitation à
A,min
= –20 °C
A,min
Chauffage par Radia-
le sol teurs
– 10 °C – 10 °C
25 °C 25 °C
45 °C 75 °C
48 °C 75 °C
9 Eliminer les défauts
L'écran du module de commande indique un défaut. La cause
du défaut peut provenir du dysfonctionnement du module de
commande, d'un composant, d'un groupe de composants ou
du générateur de chaleur. Le manuel d'entretien avec les des-
criptions détaillées des défauts contient des consignes supplé-
mentaires pour l'élimination des défauts.
Structure des en-têtes de tableau :
Code défaut - code additionnel - [Origine ou description du
défaut].
C
A21...A24 - 1010 - [Pas de communication via la
connexion BUS EMS] (A21 = circuit de chauffage 1...A24
= circuit de chauffage 4)
Procédure de contrôle/
Cause
Vérifier si le câble de BUS a
été mal raccordé
Vérifier si le câble de BUS est
défectueux
Retirer les modules d'exten-
sion du BUS EMS et éteindre
puis rallumer l'appareil de
régulation. Vérifier si la cause
du défaut est le module ou le
câblage du module.
Tab. 14
A21...A24 - 1037 - [Sonde température ext. défectueuse,
mode remplacement chauffage actif] (A21 = circuit de
chauffage 1...A24 = circuit de chauffage 4)
Procédure de contrôle/Cause Mesure
Contrôler la configuration. Une
sonde de température exté-
rieure est nécessaire avec le
réglage sélectionné.
Contrôler le bon état du câble
de liaison entre le tableau de
régulation et la sonde de tempé-
rature extérieure
Eliminer les défauts
Mesure
Éliminer l'erreur de câblage et
arrêter puis réenclencher
l'appareil de régulation
Réparer le câble bus ou le
remplacer si nécessaire.
Remplacer le participant BUS
EMS défectueux
Si une sonde de tempéra-
ture extérieure n'est pas
souhaitée. Sélectionner la
configuration en fonction de
la température ambiante sur
le tableau de régulation.
En l'absence de passage, éli-
miner le défaut
9
15
