Page 1

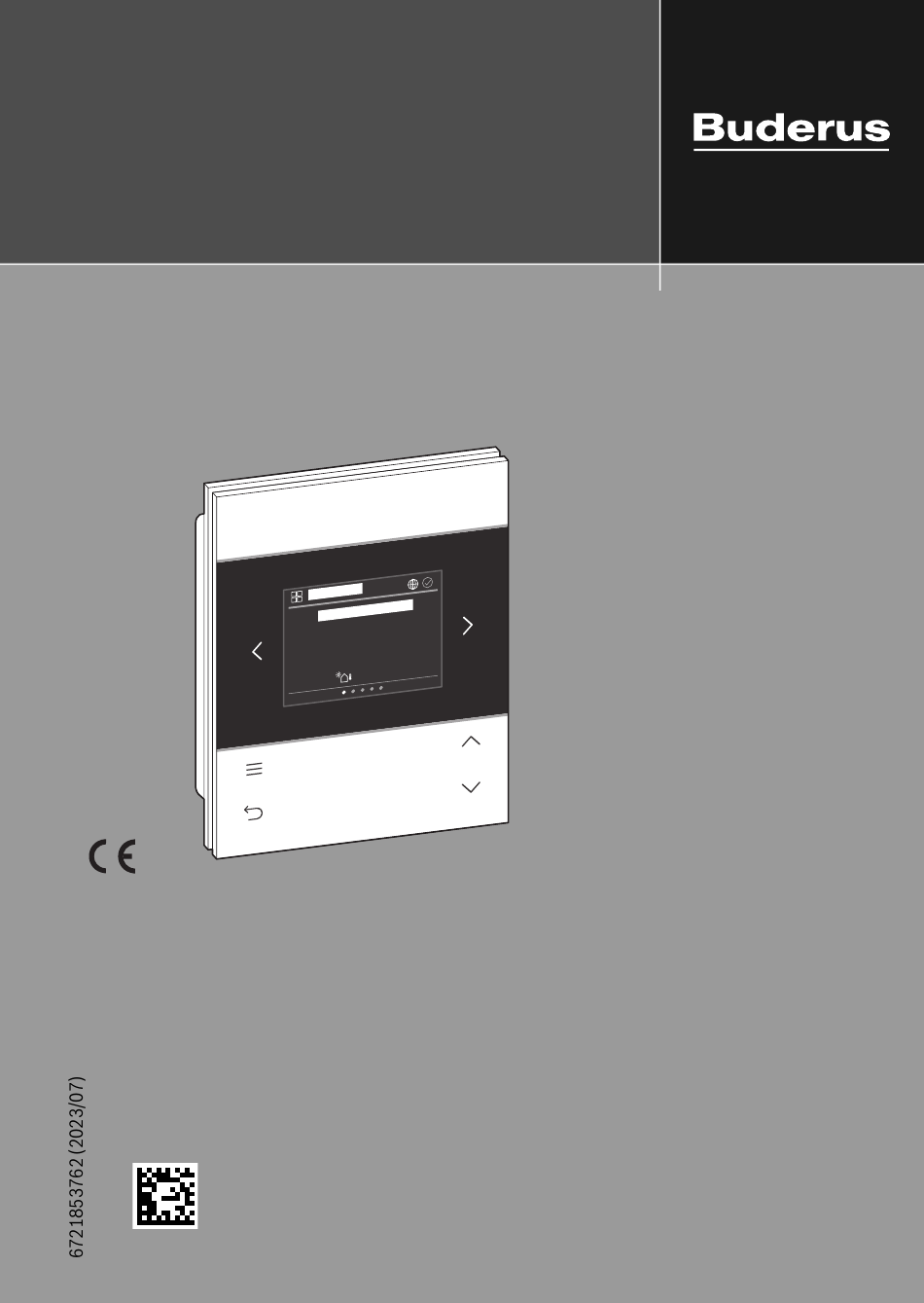

Quick Start Guide RC200.2 Ü b e r s ic h , 1 0 .0 8 .2 D ie n s ta g 1 4 : 5 0 2 0 ° Vor Installation und Wartung sorgfältig lesen ..8 Lire attentivement avant utilisation SVP .
Page 2
Ü b e r s ic h , 1 0 .0 8 .2 D ie n s ta g 1 4 : 5 0 2 0 ° 0010048571-001 www.docs.buderus.com/7738112951 0010047697-001 RC200.2 – 6721853762 (2023/07)
Page 4
Ø 6 0 Ø 6 mm Ø 6 mm Ø 3,5 mm Ø 3,5 mm 0010038008-001 <100 m: 0,5 mm 100 – 300 m: 1,5 mm 0010045871-001 RC200.2 – 6721853762 (2023/07)
Page 18

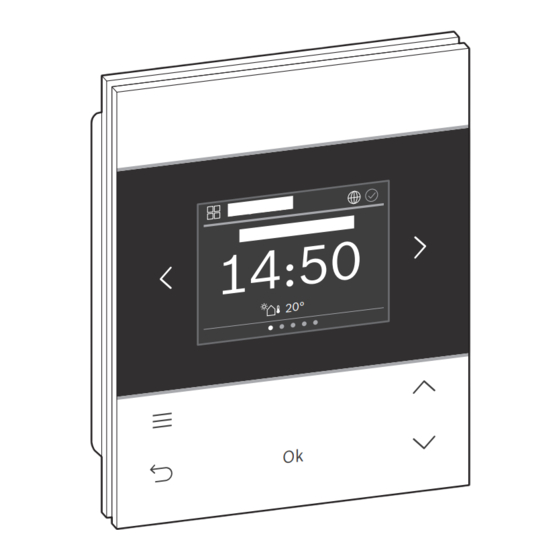

Description du produit Lors de la régulation des installations de chauffage, le module de commande RC200.2 a une fonction différente en fonction du système de régulation : • En combinaison avec des générateurs de chaleur (EMS/EMS plus) sans régula- teurs de système, RC200.2 est un régulateur.
Page 19
L’utilisation complète de toutes les possibilités de l’installation de chauffage est seu- lement possible au moyen du régulateur de système. Un RC200.2 permet de commander un circuit de chauffage maximum. RC200.2 n’est pas compatible avec les générateurs de chaleur avec BC400. Menu de service Pour sélectionner le niveau de service : ▶...
Page 20
Radiateur | Convecteur | Plancher chauffant: échangeurs ther- chauffage miques utilisés dans le circuit de chauffage attribué Température 30 ... 90 °C : sélectionner la température de départ en fonction départ max. du système de chauffage RC200.2 – 6721853762 (2023/07)
Page 21
Arrêt : le rayonnement solaire (par ex. par la fenêtre) n’est pas pris en compte par la régulation 1 ... 99 °C : plus la valeur de réglage est élevée, plus le rayonne- ment solaire est pris en compte. RC200.2 – 6721853762 (2023/07)
Page 22
Progr. horaire dans le mode Auto). Priorité eau Oui : production d’eau chaude sanitaire activée, chauffage chaude coupé Non : production d’eau chaude sanitaire activée, fonctionne- ment en parallèle du chauffage. Tab. 1 RC200.2 – 6721853762 (2023/07)
Page 23
Lorsque la désinfection thermique est activée pour éviter les légionelles ou que la température maximale du ballon (temp. max. ECS ou ballon max.) est réglée au-des- sus de 60 °C : ▶ Informer toutes les personnes concernées et s’assurer qu’un dispositif de mélange est installé. RC200.2 – 6721853762 (2023/07)
Page 24
Surface brute du 0 ... 50,0 m : surface brute du capteur installée. capteur Zone climatique 10 ... 90 ... 200 : zone climatique du lieu d’installation ; carte de la zone ( notice d’installation du module solaire) RC200.2 – 6721853762 (2023/07)
Page 25
100 ... 120 ... 140 °C : la pompe est désactivée en cas de max. capt. dépassement de la température maximale du capteur. Désinf. ther- Non | Oui : désactive/active la mise en température quotidienne mique/mise en temp. journalière RC200.2 – 6721853762 (2023/07)
Page 26
Arrêt | Marche : active la pompe de circuit de chauffage chauff. PC1 Vanne de mélange Arrêt : la vanne de mélange reste dans la position actuelle. Ouvrir : la vanne de mélange s’ouvre complètement. Fermer : la vanne de mélange se ferme complètement. Tab. 5 RC200.2 – 6721853762 (2023/07)
Page 27
Composants du Logiciel régulateur | Date d’installation : jour de la mise en système service | Type d'appareil | Logiciel appareil | Logiciel module solaire : affichage de la version du logiciel. Tab. 7 RC200.2 – 6721853762 (2023/07)
Page 28
Tab. 8 Réinit. réglages base Option Description Réinit. réglages Non : interruption de la fonction. Tous les réglages sont conser- base vés. Oui : tous les appareils du système sont réinitialisés aux réglages de base. Tab. 9 RC200.2 – 6721853762 (2023/07)
