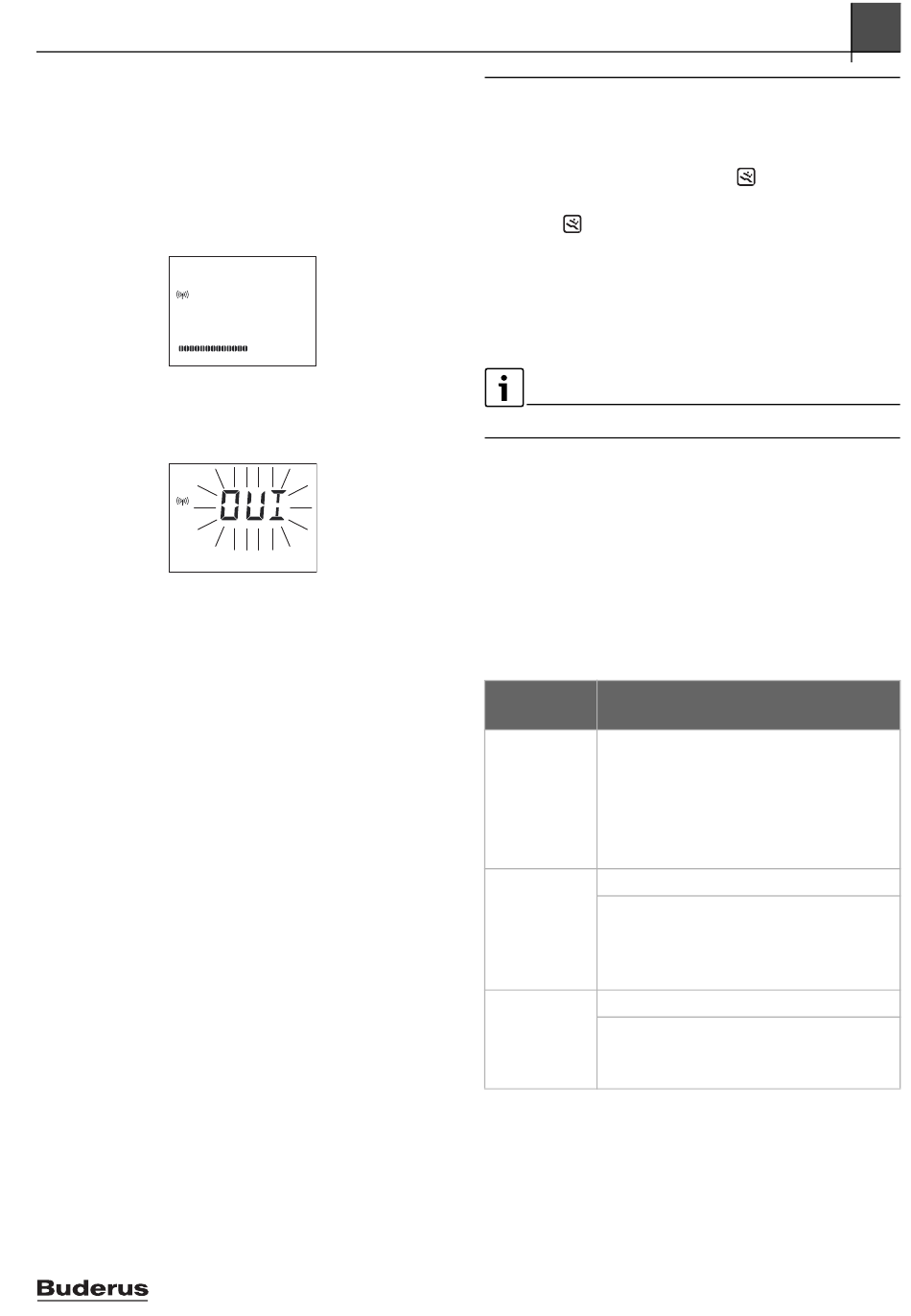

3.4 Régler le module de commande comme com-
mande à distance
Un RC310 doit être raccordé au même bus que RFM200 pour
pouvoir être utilisé comme commande à distance.
L'écran affiche l'intensité du signal radio pour un nouveau
contrôle.
▶ Poursuivre en appuyant sur le bouton de sélection.
Force signal Force signal
Si un RC310 est détecté, une demande s'affiche pour savoir s'il
est possible de quitter les réglages de base effectués.
▶ Sélectionner OUI.
Terminé ? Terminé ?
La configuration comme commande à distance est terminée.
▶ Mettre RC310 en marche ( notice d'installation RC310).
▶ Configurer RC200 RF sur RC310 soit dans le menu de ser-
vice du circuit de chauffage attribué soit avec l'assistant de
configuration ( notice d'installation RC310).
En tant que commande à distance, le RC200 RF affiche un
menu réduit (aperçu du menu de service). Tous les autres
réglages sont effectués et affichés sur le RC310.
3.5 Déconnecter le participant radio
Si un participant radio doit être coupé :
▶ Répéteur : appuyer pendant plus de 5 secondes sur le bou-
ton de connexion.
▶ Sonde de température extérieure : appuyer sur le bouton
de connexion pendant plus de 5 secondes.
▶ Couper le module de commande du module radio à l'aide
de l'option correspondante.
Si tous les participants radio doivent être déconnectés :
▶ Appuyer pendant plus de 5 secondes sur le bouton de
connexion du module radio.
RC200 RF – 6721821302 (2020/04)
0010007066-001
0010007087-001
4

Menu service

▶ Si l'affichage standard est activé, appuyer rapidement sur
la touche menu et maintenir pendant env. trois secondes
jusqu'à ce que le menu de service
▶ Appuyer sur le bouton de sélection pour ouvrir le menu de
service surligné.
▶ Tourner le bouton de sélection pour sélectionner un menu
ou pour modifier la valeur d'un réglage.
▶ Appuyer sur le bouton de sélection pour ouvrir le menu
choisi, activer le champ d'entrée pour un réglage ou confir-
mer un réglage.
Les réglages de base sont surlignés.
En fonction de la chaudière murale et de l'utilisation du module
de commande, tous les points de menu ne peuvent pas néces-
sairement être sélectionnés, voir aperçu du menu de service
 page 23.
4.1 Menu des données du système
Le système complet peut être configuré dans ce menu. En fonc-
tion du générateur de chaleur raccordé, certains réglages
peuvent ne plus être disponibles.
Option Plage de réglage : description des fonc-
tions
Affect. CC 1 ... 4 : numéro du circuit de chauffage attri-
bué (maximum 4). Après la synchronisation,
le numéro peut uniquement être affiché.
Pour modifier manuellement le circuit de
chauffage, la connexion radio doit être inter-
rompue.
Connecter ? NON : la connexion n'a pas démarré.
OUI : le module de commande tente de se
connecter au module radio. Pour une
connexion réussie, appuyer brièvement sur
le bouton de sélection du module radio.
Couper ? NON : ne pas couper la connexion radio.
OUI : le module de commande se décon-
necte du module radio et doit être recon-
necté pour fonctionner.
Menu service 4
s'affiche.
