Scelta Dell'altezza Della Ventola; Installazione Del Sistema Di Sospensione - Create Wind Clear Rattan Manuel D'instructions

SCE LTA DE LL 'ALTE Z Z A DE L L A VE NTO L A
• Scegli la barra di sospensione più adatta alla tua situazione.
• Rimuovere il bullone dalla barra rimuovendo il perno e infilare il tettuccio (rivestimento del
tetto) e il tettuccio del motore attraverso la barra di sospensione. Quindi, instrada i cavi del
motore della ventola attraverso l'interno della barra di sospensione. Montare la barra di
sospensione sul motore e inserire il bullone e la coppiglia.

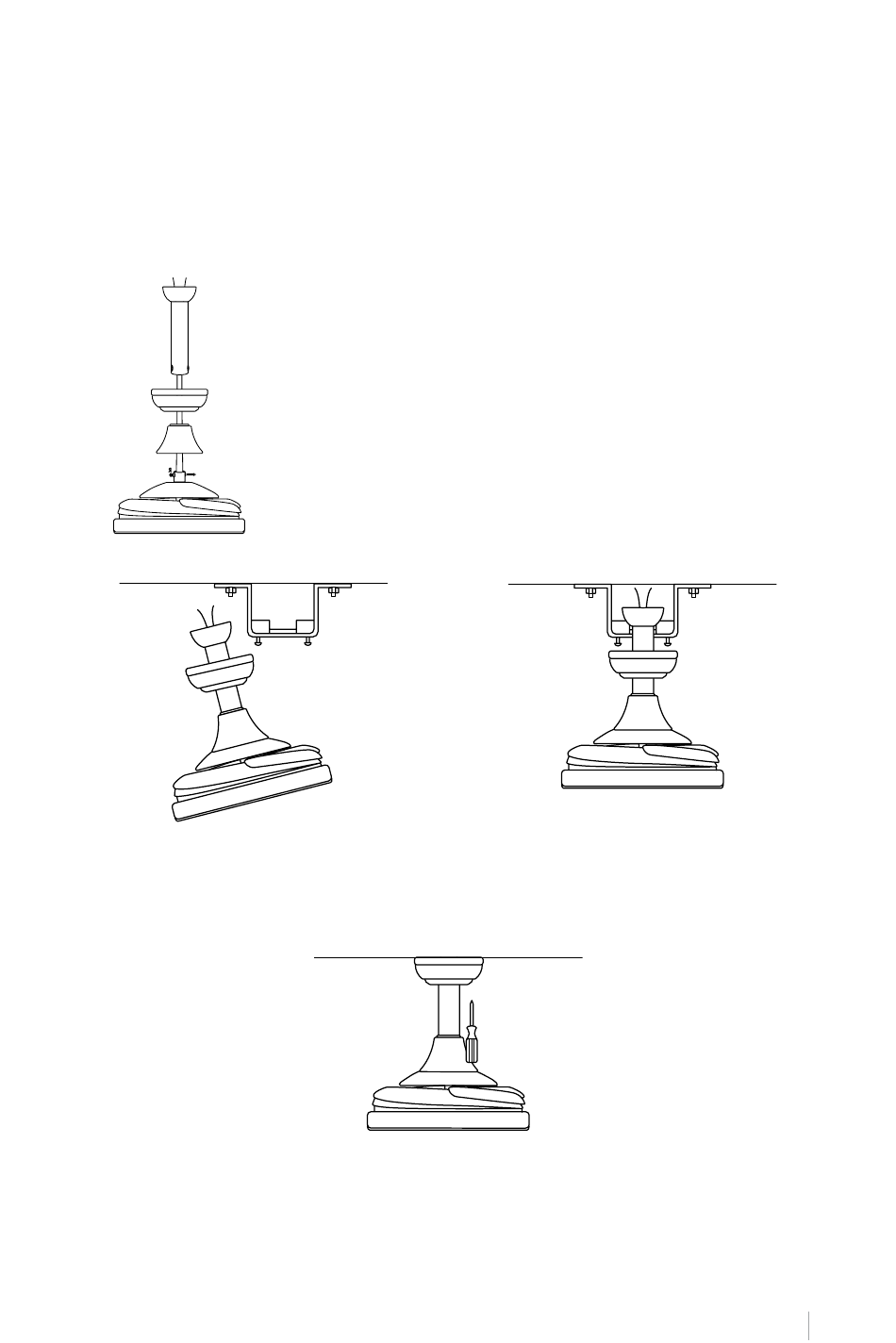

INSTAL L A Z IO NE DE L SI STE MA DI SOSPE NSI ONE
4. Posizionare il tubo obliquo con la sfera di sospensione sulla staffa di montaggio, ruotare il
gruppo motore fino a quando la linguetta di controllo della staffa di montaggio non è cadu-
ta nella fessura di registrazione della sfera di sospensione e si è posizionata saldamente.
5. Sollevare il baldacchino fino al soffitto per coprire la staffa di montaggio (assicurarsi che
il baldacchino poggi sulle due viti sulla staffa), ruotare il baldacchino per assicurarsi che
la testa della vite sia all'estremità dei fori e infine serrare il viti fino a fissarlo.
1. Estrarre il perno dalla parte inferiore del corpo ventola ri-
muovendo il cliq R.
2. Infilare il cavo attraverso la barra, la calotta e il rivesti-
mento, quindi posizionare la barra nel corpo della ventola
e ruotare finché i fori nella barra non si allineano con i fori
nel corpo della ventola.
3. Infine inserire il perno attraverso i fori e fissarlo con il cliq
R dall'altro lato.
I TAL I ANO
47
