Installazione Della Staffa Di Montaggio; Installazione Della Barra Di Sospensione - Create Wind Clear Rattan Manuel D'instructions

I NSTAL L A ZI O NE DE LL A STAF FA DI MO NTAGG I O
Prima di installare la staffa di montaggio è necessario controllare il soffitto dove verrà in-
stallato il ventilatore e verificare se è adatto a questo.

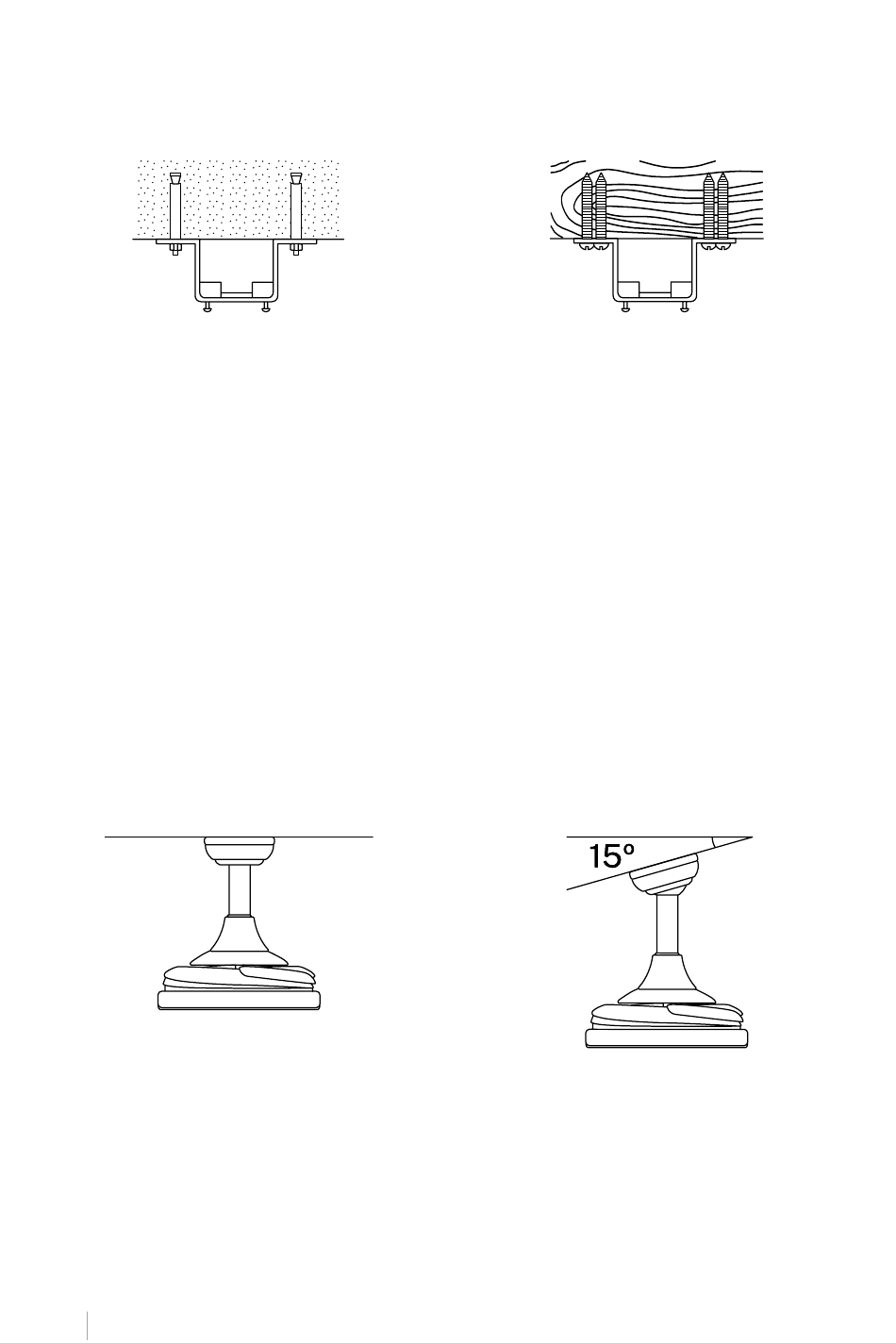

Soffitto in cemento
Praticare 2 fori con una punta da 8 mm, in
base alla lunghezza dei bulloni di espansio-
ne. Quindi, fissa la staffa di montaggio al
soffitto con le viti.
Non fissare la staffa di montaggio direttamente su soffitti inferiori a 10 mm per evitare il
rischio che la vite si allenti e fuoriesca.
NOTA: Questo ventilatore può essere installato anche a controsoffitto, per questo è necessa-
rio utilizzare viti di fissaggio con leva a molla (non incluse).
I NSTAL L A Z I ONE DE LL A BARR A DI SOSPE NSI ONE
• Scegli la barra di sospensione più adatta alla tua situazione.
• Rimuovere il bullone dalla barra, rimuovendo il perno e passare il tettuccio (rivestimen-
to del tetto) e il tettuccio del motore attraverso la barra di sospensione. Quindi, instra-
dare i cavi del motore della ventola all'interno della barra di sospensione. Stringere la
barra di sospensione sul motore e inserire il bullone e il perno.
Assemblaggio tradizionale
Con il montaggio tradizionale l'apparecchio
pende dal soffitto con un'asta.
Questo ventilatore può essere installato sia su un soffitto normale che a volta e può estende-
re la lunghezza di sospensione con l'asta di sospensione più lunga (in dotazione). Per instal-
lare la barra appendiabiti avrai bisogno dei seguenti strumenti: un cacciavite, un cacciavite
a testa piatta, una pinza o una chiave regolabile, una scala a pioli, un tronchese e del nastro
isolante.
46 I TAL I ANO
Tetto in legno
Fissare la staffa di montaggio al soffitto in
legno con 4 viti di almeno 7 mm di spessore.
Montaggio ad angolo
Il montaggio ad angolo si raccomanda su
soffitti inclinati o a cupola.
