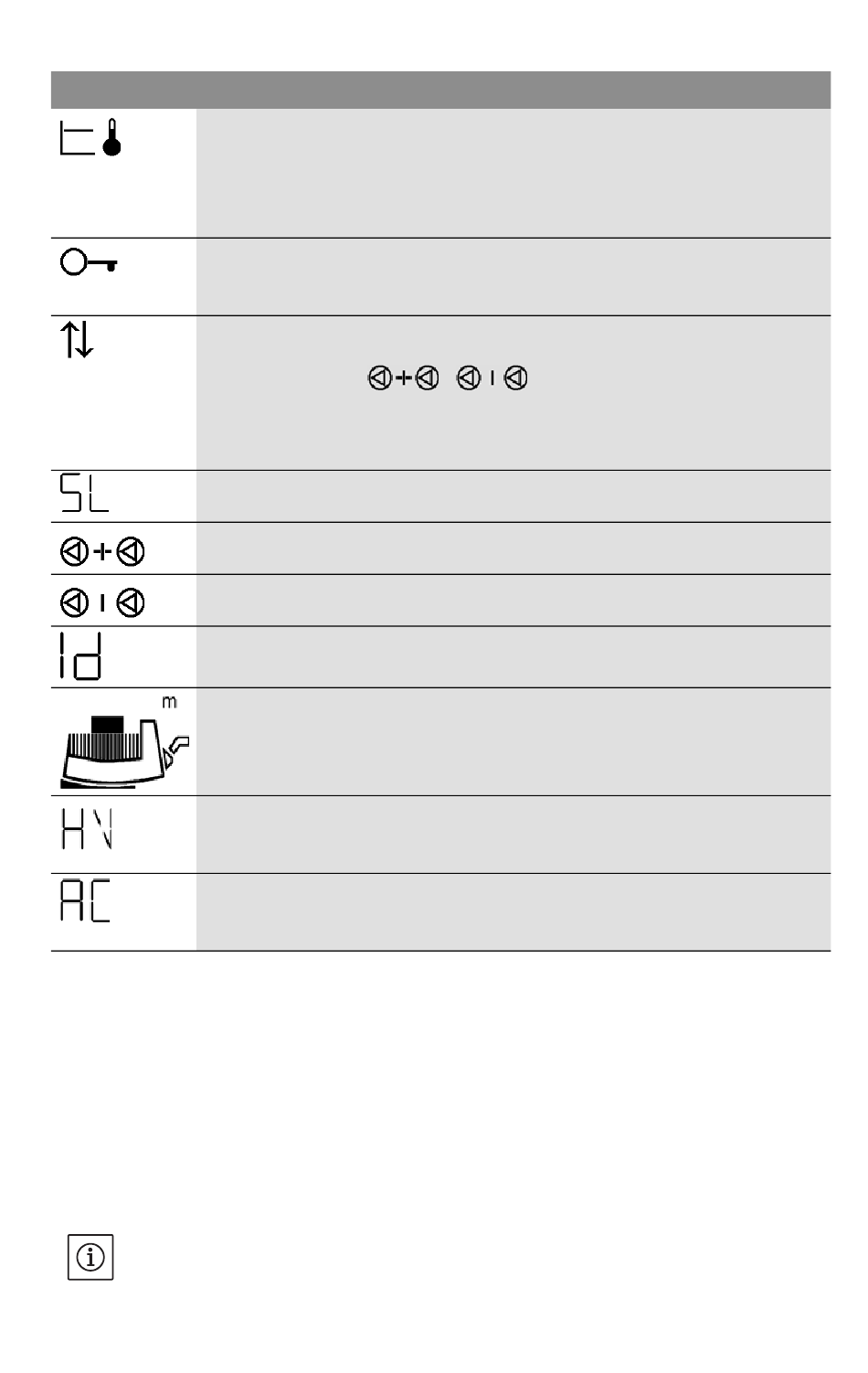

Símbolo
Estructura del menú: Existen tres niveles de menú. A los niveles situados por
debajo de la indicación de los ajustes básicos siempre se accede desde el nivel 1
oprimiendo el botón de control
para diferentes intervalos de tiempo.
Nivel 1 – Indicación de estado (indicación del estado operativo)
Nivel 2 – Menú de operación (ajuste de las funciones básicas):
• Oprimiendo del botón de control durante más de 1 s
Nivel 3 – Menú de opciones (ajustes adicionales):
• Oprimiendo del botón de control durante más de 6 s
NOTA Si transcurren 30 s sin que se realice ninguna entrada nueva, la pantalla
regresa al Nivel 1 (indicación del estado operativo). Las modificaciones
temporales no confirmadas son rechazadas.
Instrucciones de instalación y operación Wilo-Stratos /-D/-Z
Definición
Modo de control 'p-T, ajustado a un valor nominal de presión diferencial
dependiente de la temperatura (fig. 8). La pantalla visualiza el valor
nominal máximo Hs
Este modo de control solamente se puede activar a través del módulo IR
o de la interfaz PLR/LON/CAN.
Todos los ajustes del módulo están bloqueados excepto "confirmar
error". Ajustes bloqueados por el módulo IR. Los ajustes solamente se
pueden modificar utilizando el módulo IR.
La bomba es manejada a través de una interfaz de datos en serie. La fun-
ción ON/OFF no está activada en el módulo. En el módulo solamente
queda por ajustar
reconocimiento de fallas. La operación en la interfaz se puede interrum-
pir temporalmente con el monitor IR/módulo IR (para efectuar inspec-
ciones o lecturas de datos).
La bomba funciona como bomba-esclavo. No se puede modificar el
ajuste de posición de la pantalla.
Dos bombas simples como bomba doble funcionando en modo de carga
pico (maestro + esclavo)
Dos bombas simples como bomba doble funcionando en modo de ser-
vicio/espera (maestro + esclavo)
En las bombas con módulo IF LON, este símbolo se visualiza para enviar
un mensaje de servicio al centro de control del edificio.
La bomba es ajustada al modo de "unidades SI".
Activada la matriz de errores tolerante a las fallas.
Modo de operación "calefacción" (en caso de funcionamiento inco-
rrecto, ver cap. 10)
Desactivada la matriz de errores tolerante a las fallas.
Modo de operación "climatización" (en caso de funcionamiento inco-
rrecto, ver cap. 10)
.
max
, , la posición de la pantalla y el
