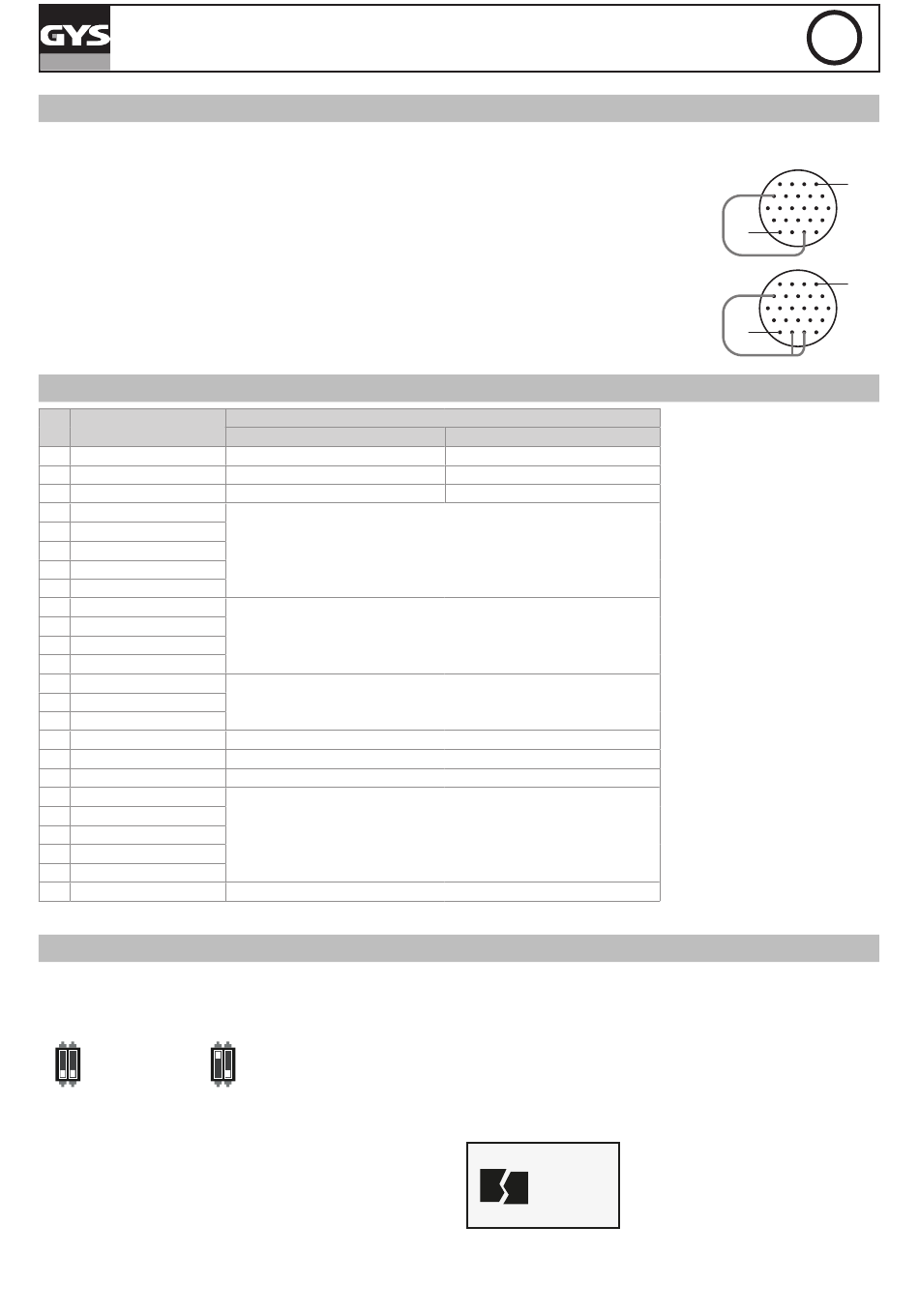

CONFIGURATION DU TYPE DE TORCHE ET CÂBLAGE DE LA TORCHE (MB-PP SEULEMENT)
Le SMARTFEED MP-PP est configuré par défaut pour fonctionner avec des torches standard sans moteur.
1 - Pour l'utilisation de la torche DC, WH PP de la marque BINZEL :
Relier les pins 22 (DETECT_PP) et 9 (GND) ensemble sur le connecteur 24pts de la torche.
2 - Pour l'utilisation de la torche BRUSHLESS, MPP OA PUSH PULL de la marque BINZEL :
Relier les pins 22 (DETECT_PP), 23 (TYPE_MOTEUR) et 9 (GND) ensemble sur le connecteur 24pts de la torche.
CÂBLAGE DE LA TORCHE
Pin
Dénomination
1
Phase 3
2
Phase 2
3
Phase 1
GND
4
5
5Vdc
HALL_A
6
HALL_B
7
HALL_C
8
GND
9
10
5Vdc
11
A
12
B
GND
13
14
24Vdc
Signal collision
15
Signal recul Fil
16
Signal avance Fil
17
Signal EV GAZ
18
GND
19
20
10Vdc
21
IN 4
22
Detect_PP
Type_Mot
23
Signal EV AIR
24
DÉTERMINATION DU NUMÉRO DE DÉVIDOIR
Les dévidoirs SMARTFEED peuvent être configurés en mode « MASTER (maître) » ou en mode « SLAVE (esclave) ».
Dans le cas de deux dévidoirs, le dévidoir n°1 sera en « MASTER » et le dévidoir n°2 en « SLAVE ».
La configuration se fait par l'intermédiaire d'un DIP SWITCH (nécessite d'ouvrir le produit, voir page 61-62).
ON
Master
1 2
Si la configuration n'est pas respectée, l'erreur suivante apparaîtra sur
l'écran de l'IHM.
8
SMARTFEED M-4 / MB-PP
BRUSHLESS
Phase 3 - W
(alimentation moteur)
(alimentation moteur)
Phase 2 - V
(alimentation moteur)
Phase 1 - U
Capteur Effet Hall
Encodeur
500pts
Capteur collision
Contact sec entre 24vdc et signal collision
Contact sec entre GND et Signal recul fil
Contact sec entre GND et Signal avance fil
Contact sec entre GND et Signal EV GAZ
Sélection Torche
Contact sec entre GND et Signal EV AIR
ON
Slave
1 2
Fonction
DC
(-) Moteur
(alimentation moteur)
(+) Moteur
(alimentation moteur)
Erreur HARDWARE
NODE : MMI
CODE : 0000
...
FR
1
24
1
24
