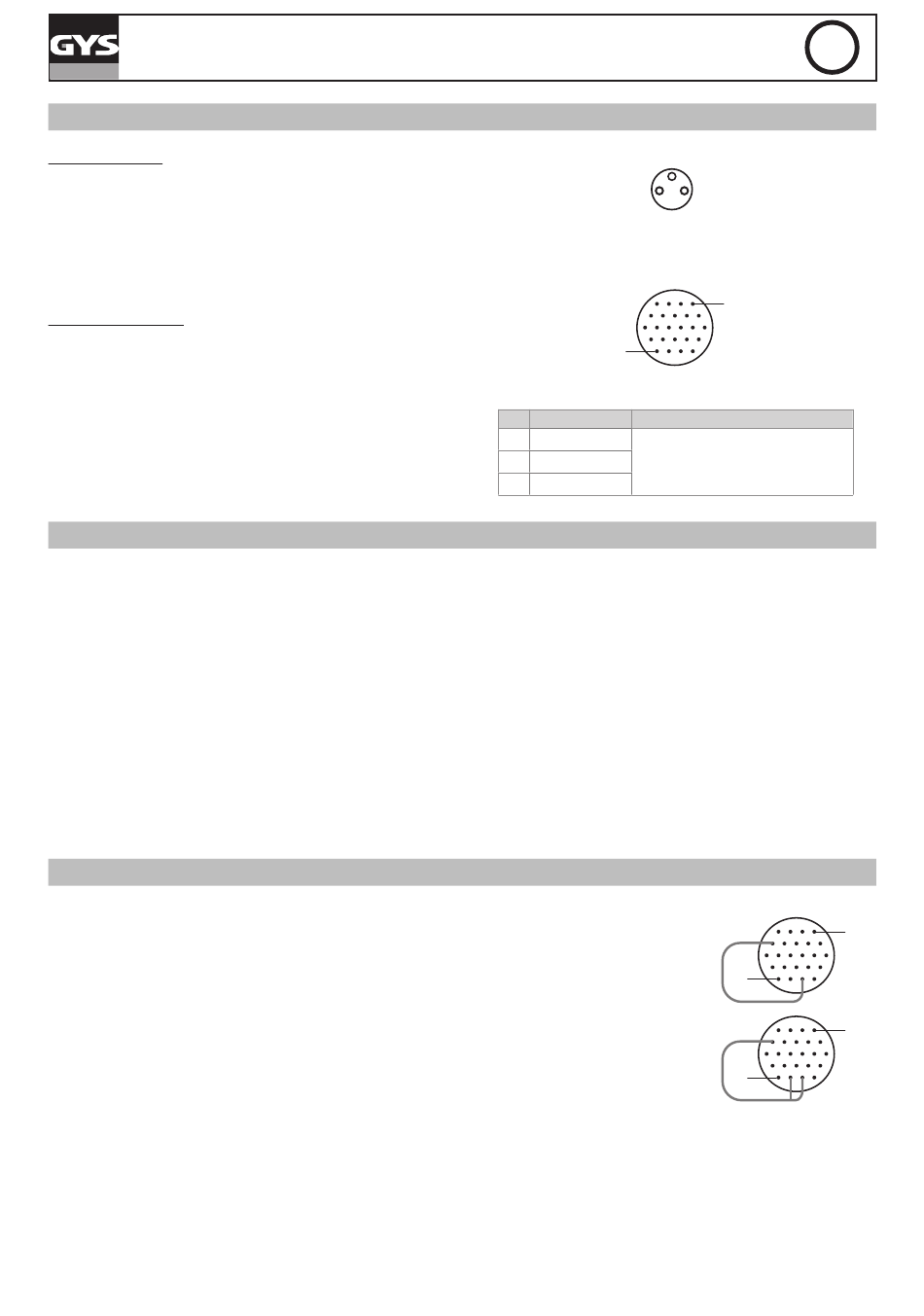

ESPECIFICACIÓN DEL CONECTOR DEL SENSOR DE COLISIÓN
SMARTFEED M-4 :
El SMARTFEED M-4 está equipado con un conector de sensor de choque en el panel frontal (I-4).
El conector es un conector M8 / 3 polos.
- Tensión: 24 Vdc
Corriente máxima : 250 mA
SMARTFEED MB-PP :
El SMARTFEED MB-PP está equipado con un conector de sensor de choque en el panel frontal (I-4).
El conector es de 24 polos.
La entrada de colisión funciona a 24 V.
COMPATIBILIDAD CON ANTORCHAS
• El SMARTFEED M-4 es compatible con todas las antorchas robóticas estándar sin Push-Pull y con EURO.
• El SMARTFEED MB-PP puede soportar 3 tipos de antorchas :
- Antorchas robotizadas estándar sin Push-Pull (conexión EURO).
Compatible con todas las marcas.
- Antorchas Push-Pull DC (conexión EURO / tensión máx. 42V / sin encoder).
Compatible con la antorcha WH PP de BINZEL.
Para todas las demás marcas o especificaciones de antorchas, póngase en contacto con nosotros.
- Antorchas robotizadas Push-Pull DC (conexión EURO / tensión máx. 42V / con encoder).
Para todas las demás marcas o especificaciones de antorchas, póngase en contacto con nosotros.
- Antorchas Push-Pull BRUSHLESS (conexión EURO / tensión máx. 42V / sensor de efecto Hall).
Compatible con la antorcha MPP OA PUSH PULL de BINZEL.
Para otras marcas o especificaciones de antorchas, póngase en contacto con nosotros.
La configuración del tipo de antorcha se realiza por cableado en el conector de la antorcha, ver páginas siguientes.
CONFIGURACIÓN DEL TIPO DE ANTORCHA Y CABLEADO DE LA ANTORCHA (SÓLO MB-PP)
El SMARTFEED MP-PP está configurado por defecto para trabajar con antorchas estándar sin motor.
1 - Cuando utilice la linterna BINZEL DC, WH PP:
Conecte los pines 22 (DETECT_PP) y 9 (GND) juntos en el conector 24pts de la antorcha.
2 - Cuando utilice la linterna BRUSHLESS, MPP OA PUSH PULL de BINZEL :
Conecte los pines 22 (DETECT_PP), 23 (TYPE_MOTEUR) y 9 (GND) juntos en el conector 24pts de la antorcha.
28
SMARTFEED M-4 / MB-PP
4 (N/O)
3 (-)
(vista de salida de la
devanadera)
24
(vista de salida de la
devanadera)
Función
Pin
Denominación
GND
13
Sensor de colisión
14
24 Vdc
(contacto seco entre 24 Vdc y señal)
Colisión o señal
15
ES
1 (+)
1
1
24
1
24
