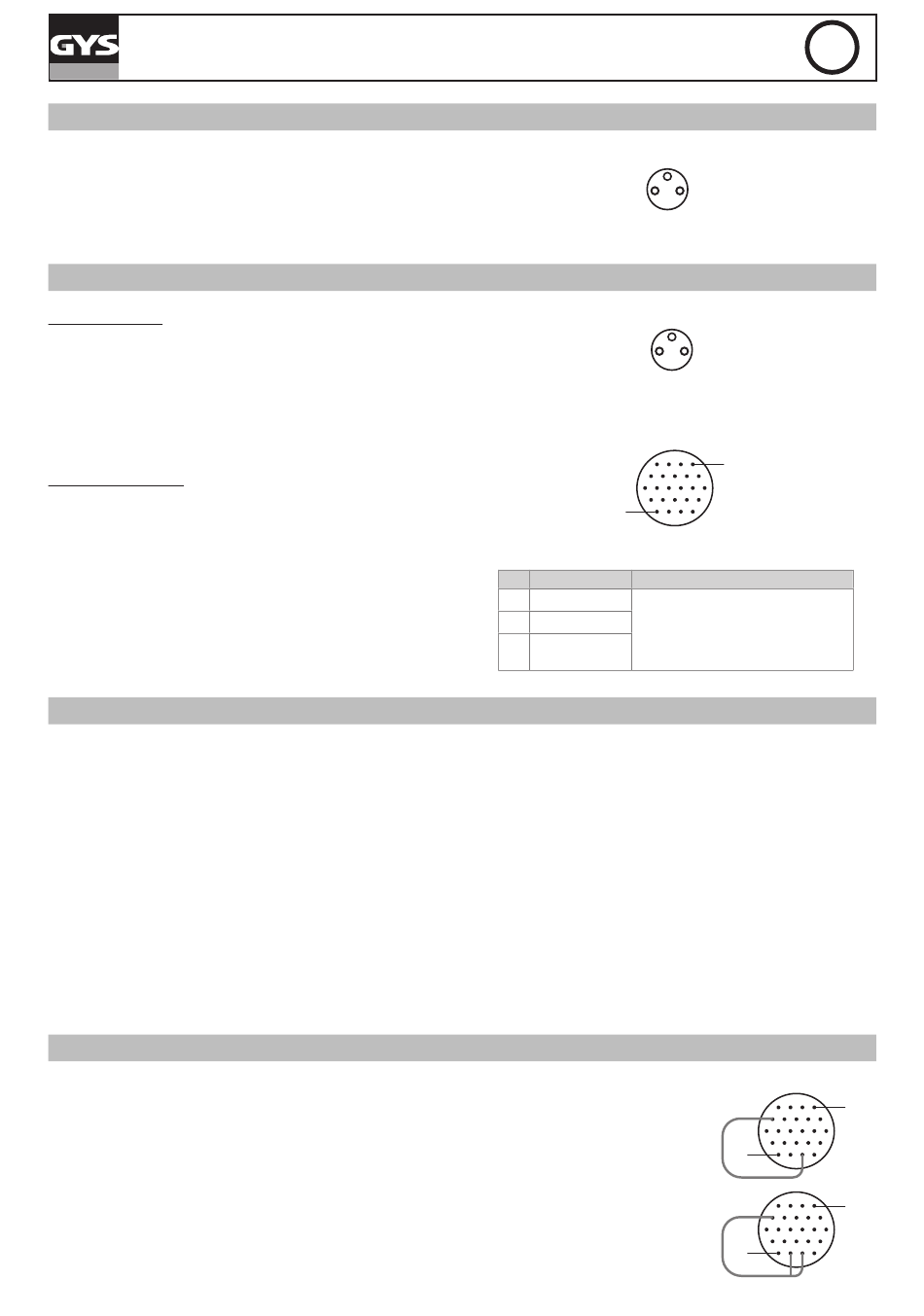

SPECIFICATIE CONNECTOR SENSOR EINDE DRAAD
De SMARTFEED apparaten zijn aan de achterzijde uitgerust met een aansluiting voor een einde-
draad sensor (I-7).
De aansluiting is een M8 / 3 polen.
Spanning : 24 Vdc
Max.stroom : 250 mA
SPECIFICATIE CONNECTOR CRASH SENSOR
SMARTFEED M-4 :
De SMARTFEED M-4 is aan de voorzijde uitgerust met een aansluiting voor een crash sensor (I-4).
De aansluiting is een M8 / 3 polen.
Spanning : 24 Vdc
Max.stroom : 250 mA
SMARTFEED MB-PP :
De SMARTFEED MB-PP is aan de voorzijde uitgerust met een aansluiting voor een crash sensor (I-4).
De aansluiting is een connector 24 polen.
De ingang functioneert in 24 V.
COMPATIBILITEIT VAN DE TOORTSEN
• De SMARTFEED M-4 is geschikt voor gebruik met alle robot gestuurde standaard toortsen zonder Push-Pull met een EURO-aansluiting.
• De SMARTFEED MB-PP is geschikt voor 3 types toortsen :
- Standaard robottoortsen zonder Push-Pull (EURO-aansluiting).
Compatibel met alle merken.
- Push-Pull DC robottoortsen (EURO aansluiting / max. spanning 42V / zonder encoder).
Compatibel met de WH PP toorts van BINZEL.
Voor alle andere merken of toortspecificaties, gelieve ons te contacteren.
- Push-Pull DC robottoortsen (EURO aansluiting / max. spanning 42V / met encoder).
Voor alle andere merken of toortspecificaties, gelieve ons te contacteren.
- Push-Pull BRUSHLESS robottoortsen (EURO aansluiting / max. spanning 42V / hall effect sensor).
Compatibel met de MPP OA PUSH PULL toorts van BINZEL.
Voor alle andere merken of toortspecificaties, gelieve ons te contacteren.
De configuratie van het toortstype gebeurt door bedrading op de toortsconnector, zie volgende pagina's.
CONFIGURATIE VAN HET TYPE TOORTS EN BEKABELING VAN DE TOORTS (ALLEEN MB-PP)
De SMARTFEED MP-PP is standaard geconfigureerd om te werken met standaard toortsen zonder motor.
1 - Bij gebruik van de BINZEL DC, WH PP toorts:
Sluit pin 22 (DETECT_PP) en 9 (GND) samen aan op de 24pts connector van de toorts.
2 - Bij gebruik van de BRUSHLESS, MPP OA PUSH PULL toorts van BINZEL :
Sluit de pinnen 22 (DETECT_PP), 23 (TYPE_MOTEUR) en 9 (GND) op de 24pts connector van de toorts samen
aan.
SMARTFEED M-4 / MB-PP
4 (N/O)
3 (-)
(uitgang draa-
daanvoersysteem)
4 (N/O)
3 (-)
(uitgang draa-
daanvoersysteem)
24
(uitgang draa-
daanvoersysteem)
Functie
Pin
Benaming
GND
13
Crash sensor
14
24 Vdc
(droog contact tussen 24 Vdc en
signaal)
Crash of
15
Signaal
NL
1 (+)
1 (+)
1
1
24
1
24
35
