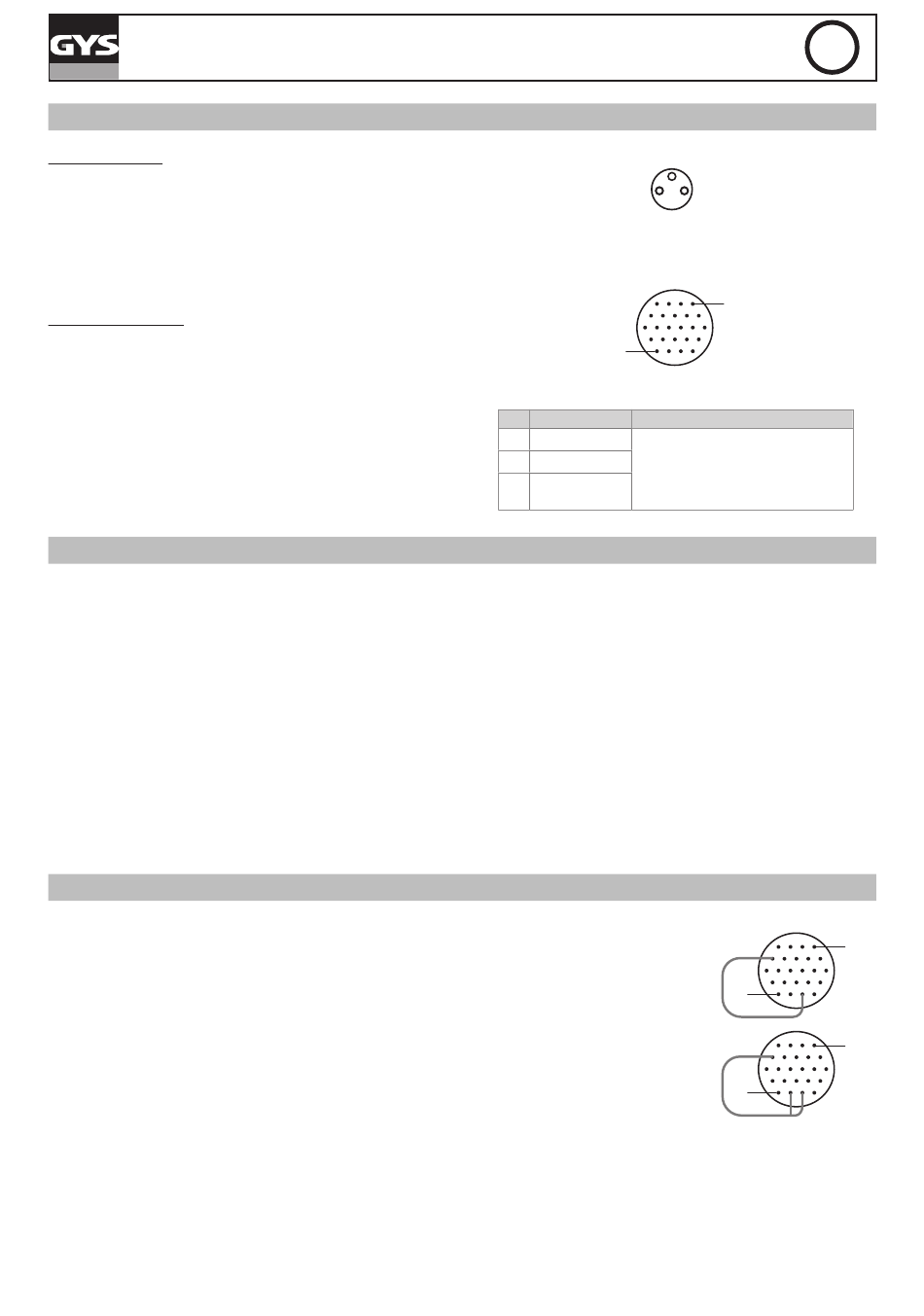

SPECYFIKACJA ZŁĄCZA CZUJNIKA ZDERZENIA
SMARTFEED M-4 :
SMARTFEED M-4 jest wyposażony w złącze czujnika zderzenia na przednim panelu (I-4).
Złącze jest złączem M8 / 3-biegunowym.
Napięcie : 24 Vdc
Maksymalny prąd : 250 mA
SMARTFEED MB-PP :
SMARTFEED MB-PP jest wyposażony w złącze czujnika zderzenia na przednim panelu (I-4).
Złącze jest 24-pinowe.
Wejście kolizyjne pracuje przy napięciu 24 V.
KOMPATYBILNOŚĆ Z PALNIKAMI
• SMARTFEED M-4 jest kompatybilny ze wszystkimi standardowymi palnikami robotycznymi bez Push-Pull z przyłączem EURO.
• SMARTFEED MB-PP może obsługiwać 3 rodzaje palników:
- Standardowe latarki robotyczne bez Push-Pull (złącze EURO).
Kompatybilne z wszystkimi markami.
- Palniki robotyczne Push-Pull DC (przyłącze EURO / maks. napięcie 42V / bez enkodera).
Kompatybilne z palnikiem WH PP firmy BINZEL.
W przypadku innych marek lub specyfikacji palników prosimy o kontakt.
- Palniki robotyczne Push-Pull DC (przyłącze EURO / maks. napięcie 42V / z enkoderem).
W sprawie wszystkich innych marek lub specyfikacji palników prosimy o kontakt.
- Latarki robotyczne Push-Pull BRUSHLESS (przyłącze EURO / max. napięcie 42V / czujnik efektu halla).
Kompatybilny z palnikiem MPP OA PUSH PULL firmy BINZEL.
W przypadku wszystkich innych marek lub specyfikacji palników prosimy o kontakt.
Konfiguracja typu palnika odbywa się poprzez okablowanie na złączu palnika, patrz kolejne strony.
KONFIGURACJA TYPU PALNIKA I OKABLOWANIE PALNIKA (TYLKO MB-PP)
SMARTFEED MP-PP jest domyślnie skonfigurowany do pracy ze standardowymi palnikami bez silników.
1 - W przypadku stosowania latarki BINZEL DC, WH PP:
Połącz piny 22 (DETECT_PP) i 9 (GND) razem na złączu 24pts latarki.
2 - W przypadku stosowania palnika BRUSHLESS, MPP OA PUSH PULL firmy BINZEL :
Połącz ze sobą piny 22 (DETECT_PP), 23 (TYPE_MOTEUR) i 9 (GND) na złączu 24pts latarki.
SMARTFEED M-4 / MB-PP
4 (N/O)
3 (-)
(widok na wyjście z
kołowrotka)
24
(widok na wyjście z
kołowrotka)
Nazwa
Funkcja
Pin
GND
13
Czujnik kolizji
14
24 Vdc
(styk beznapięciowy pomiędzy 24
Kolizja lub
Vdc a sygnałem)
15
sygnał
PL
1 (+)
1
1
24
1
24
49
