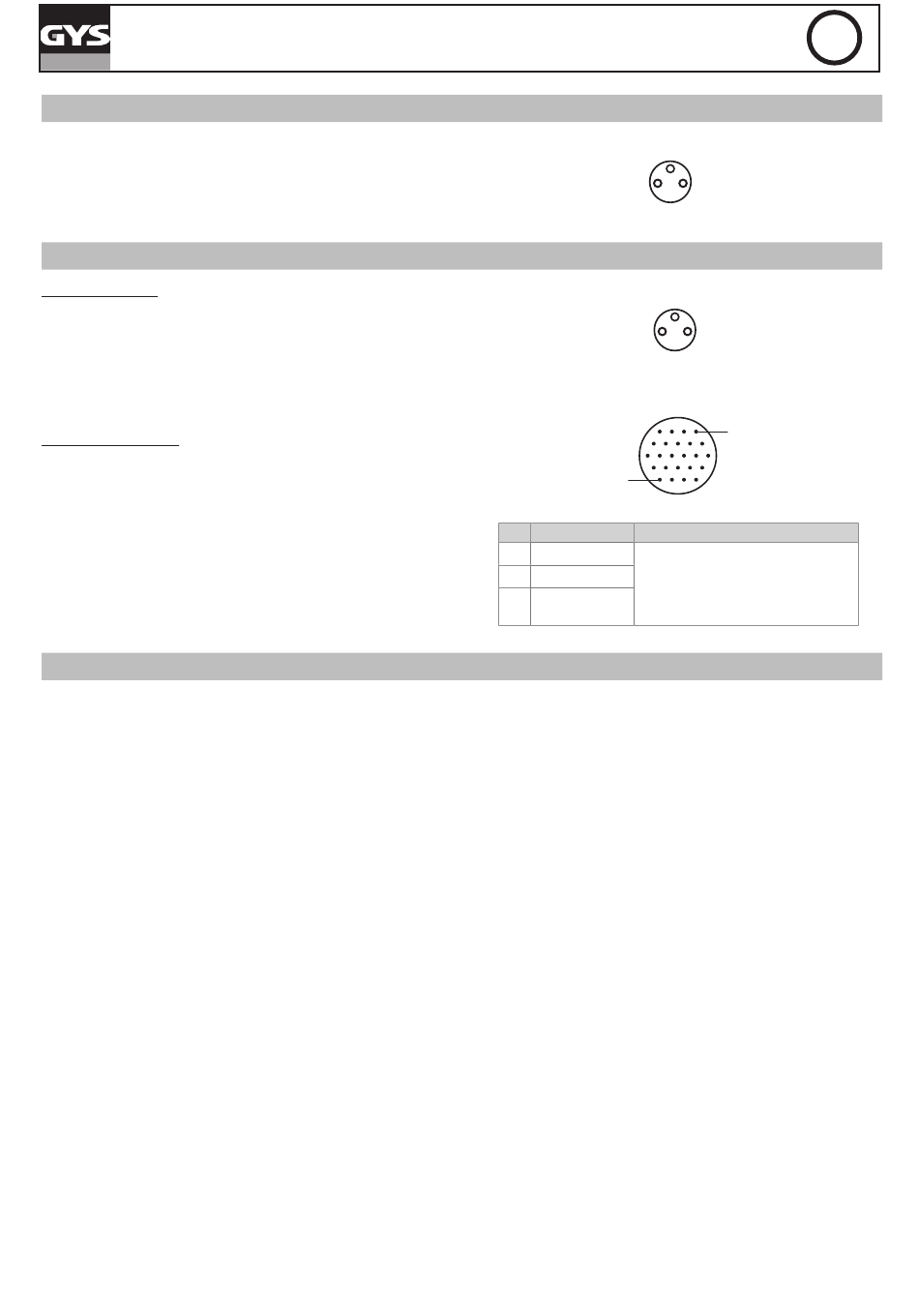

SPÉCIFICATION CONNECTEUR POUR CAPTEUR FIN DE FIL
Les SMARTFEED sont équipés d'un connecteur pour capteur de fin de fil en face arrière (I-7).
Le connecteur est un connecteur M8 / 3 pôles.
Tension : 24 Vdc
Courant max : 250 mA
SPÉCIFICATION CONNECTEUR POUR CAPTEUR DE COLLISION
SMARTFEED M-4 :
Le SMARTFEED M-4 est équipé d'un connecteur pour capteur de collision en face avant (I-4).
Le connecteur est un connecteur M8 / 3 pôles.
Tension : 24 Vdc
Courant max : 250 mA
SMARTFEED MB-PP :
Le SMARTFEED MB-PP est équipé d'un connecteur pour capteur de collision en face avant (I-4).
Le connecteur est un connecteur 24 pôles.
L'entrée collision fonctionne en 24 V.
COMPATIBILITÉ DES TORCHES
• Le SMARTFEED M-4 est compatible avec toutes les torches robotiques standard sans Push-Pull possédant une connectique EURO.
• Le SMARTFEED MB-PP peut supporter les types de torche suivants :
- Torches robotiques standard sans Push-Pull (connectique EURO).
Compatible avec toutes les marques.
- Torches robotiques Push-Pull DC (connectique EURO / tension max admissible 42V / sans codeur).
Compatible avec la torche WH PP de la marque BINZEL.
Pour toutes autres marques ou spécifications de torche, nous consulter.
- Torches robotiques Push-Pull DC (connectique EURO / tension max admissible 42V / avec codeur).
Pour toutes autres marques ou spécifications de torche, nous consulter.
- Torches robotiques Push-Pull BRUSHLESS (connectique EURO / tension max admissible 42V / capteur à effet hall).
Compatible avec la torche MPP OA PUSH PULL de la marque BINZEL.
Pour toutes autres marques ou spécifications de torche, nous consulter.
La configuration du type de torche se fait par câblage sur le connecteur de la torche, voir pages suivantes.
SMARTFEED M-4 / MB-PP
4 (N/O)
3 (-)
(vue sortie dévidoir)
4 (N/O)
3 (-)
(vue sortie dévidoir)
24
(vue sortie dévidoir)
Fonction
Pin
Dénomination
GND
13
Capteur collision
14
24 Vdc
(contact sec entre 24 Vdc et signal)
Collision ou
15
Signal
FR
1 (+)
1 (+)
1
7
