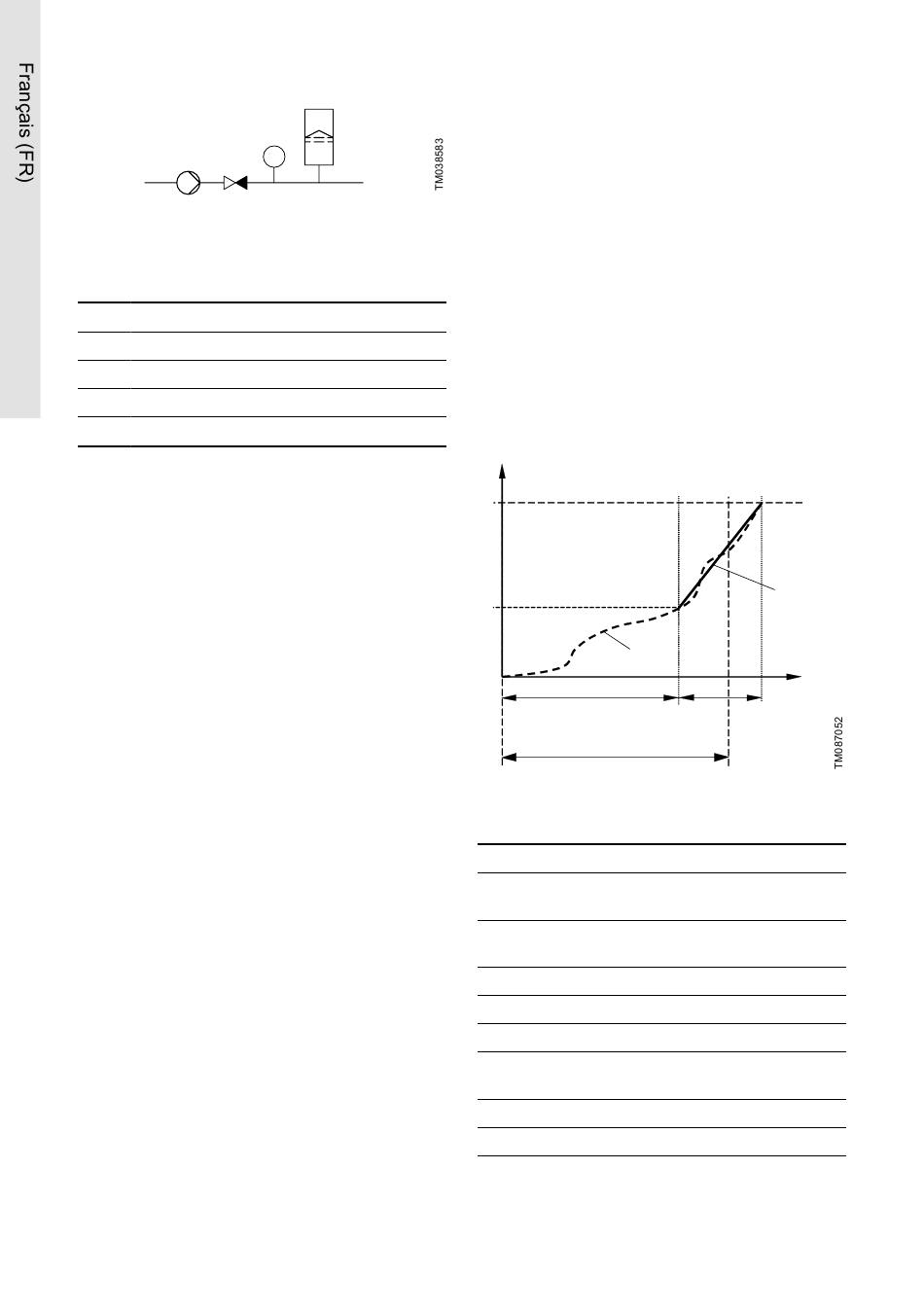

Position du clapet anti-retour et du capteur de
pression dans les installations à pression d'entrée
positive
Pos. Description
1 Pompe
2 Clapet anti-retour
3 Capteur de pression
4 Réservoir à membrane
Régler le débit minimum
Régler le débit minimum (Q
réglage détermine à quel débit nominal l'installation
doit passer de fonctionnement continu à pression
constante à un fonctionnement démarrage/arrêt. La
plage de réglage est de 5 à 30 % du débit nominal.
Informations connexes
7.52 Réglages par défaut
7.21 Arrêt à la vitesse min.
Cette fonction d'arrêt peut être utilisée, par exemple,
dans des applications à niveau constant où une
surpression n'est pas nécessaire. Il s'agit d'un type
de fonction d'arrêt différent de l'arrêt faible débit, mais
l'objectif est le même. La pompe s'arrête en cas de
consommation faible ou nulle.
Cette fonction surveille les arrêts de la pompe.
Lorsque le régulateur PI a forcé la vitesse de la
pompe au minimum en fonction de la valeur de
retour, la pompe s'arrête après un laps de temps
défini. Il reste à l'arrêt jusqu'à ce que la valeur de
retour commence à chuter et que le régulateur PI
redémarre la pompe.
• Activer Arrêt à la vitesse min.
Active la fonction Arrêt à la vitesse min..
• Temporisation
Temporisation pendant laquelle la pompe doit
fonctionner à la vitesse minimale avant de
s'arrêter.
• Vitesse de redémarrage
Vitesse en pourcentage lorsque la pompe doit
redémarrer, hystérésis. Elle doit être réglée sur
une vitesse supérieur à Minimum speed.
60
4
3
PT
) dans cet écran. Ce
min

7.22 Fonction remplissage tuyauterie

Cette fonction est généralement utilisée dans les
applications de surpression et permet un démarrage
en douceur des installations avec, par exemple, des
tuyauteries vides.
Le démarrage se déroule en deux phases :
1. Filling phase : La tuyauterie se remplit lentement
d'eau. Lorsque le capteur de pression de
l'installation détecte que la tuyauterie est remplie,
la deuxième phase commence.
2. Phase de montée en pression : La pression de
l'installation augmente jusqu'à atteindre le point
de consigne. La montée en pression se déroule
sur un temps de montée en pression. Si le point
de consigne n'est pas atteint au bout du délai
imparti, un avertissement ou une alarme peut être
émis et les pompes s'arrêtent simultanément.
P
1
3
4
5
7
9
Phases de remplissage et de montée en pression
Pos. Description
Phase de remplissage (fonctionnement à
1
courbe constante).
Phase de montée en pression (fonctionne-
2
ment à pression constante)
3 Point de consigne
4 Pression de remplissage
5 Valeur réelle
Rampe d'accélération jusqu'au point de con-
6
signe
7 Temps de remplissage
8 Temps de montée en pression
2
6
t(s)
8
