T input > T1 + T2
DI
T input
A
T1 T2
B
T1 T2
C
T1 T2

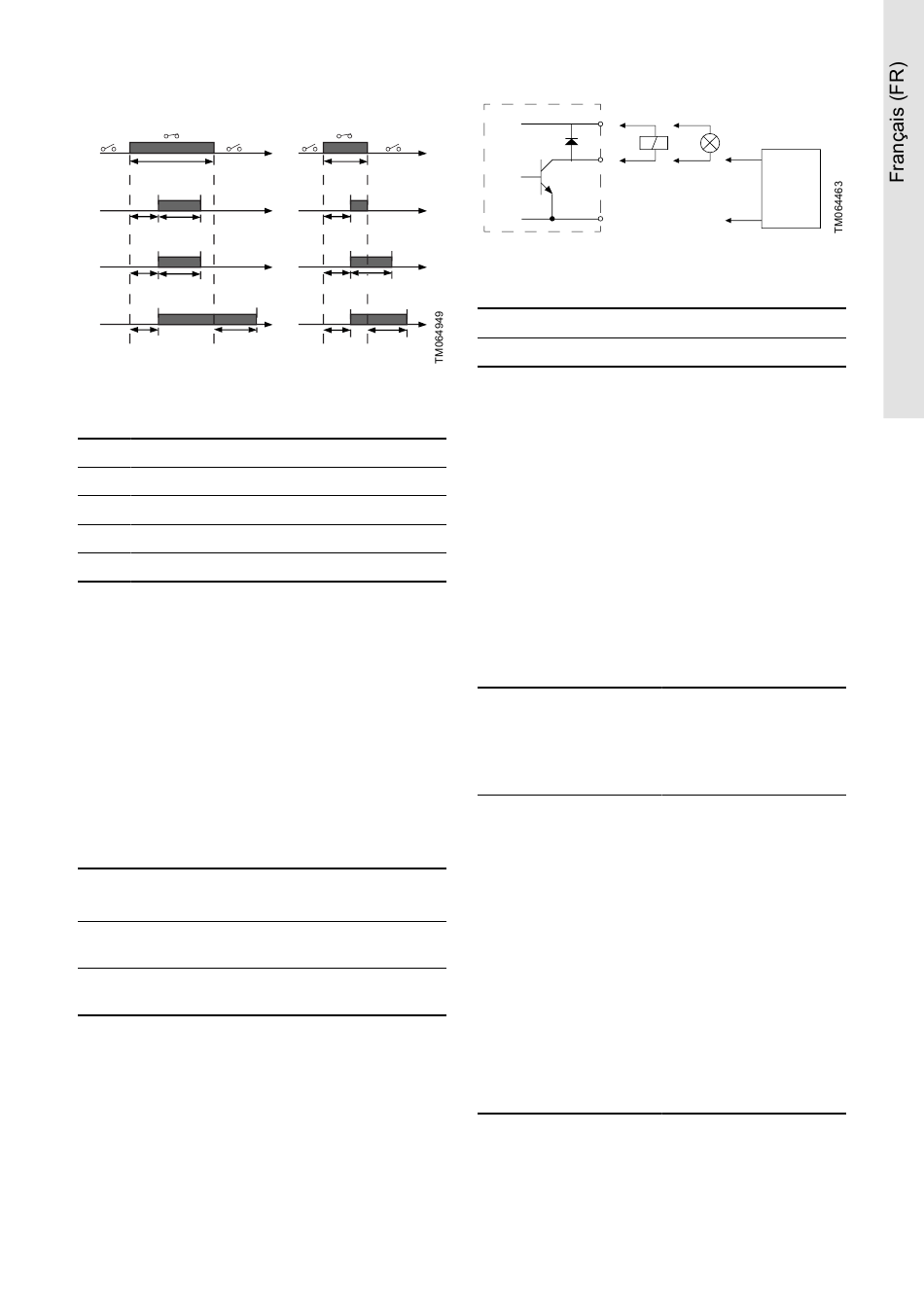

Fonction de temporisation des entrées numériques
Pos. Description
DI Entrée numérique
A Mode A
B Mode B
C Mode C
Informations connexes
6.8 Identification du module fonctionnel
7.1 Priorité des réglages
7.11 Entrées/sorties digitales
7.17.1 Points de consigne prédéfinis
7.23 Config. débitmètre à impulsion
7.52 Réglages par défaut
7.11 Entrées/sorties digitales
Entrées/sorties disponibles dépendant du module
fonctionnel monté sur la pompe:
Fonction (borne)
E/S digitale 3, config
(6 et 10)
E/S digitale 4, config
(11 et 18)
9) Voir le paragraphe Identification du module fonctionnel.
Vous pouvez choisir si l'interface doit être utilisée
comme entrée ou comme sortie. La sortie est un
collecteur ouvert ; vous pouvez le connecter, par
exemple, à un relais externe ou un coffret de
commande tel qu'un PLC.
T input < T1 + T2
T input
T1
T1 T2
T1 T2
9) 9)
FM 200 FM 300
(standard) (avancé)
● ●
- ●
+ 24V
DO 3/4
Exemple d'entrées/sorties digitales configurables
Pos. Description
1 Coffret de commande externe
Pour régler une entrée/sortie digitale, effectuer les
réglages ci-dessous.
Mode
Vous pouvez régler l'entrée/sortie digitale3 et 4 de
sorte qu'elle agisse comme une entrée digitale ou
une sortie digitale:
• Entrée digitale
• Sortie digitale.
Fonction
Vous pouvez régler l'entrée/sortie numérique 3 et
4 sur les fonctions indiquées dans les tableaux ci-
dessous.
Fonctions possibles, entrée/sortie digitales 3
Fonction si entrée
(Voir détails au para-
graphe Entrées numéri-
ques)
Inactif
Arrêt externe
Min.
Max.
Vitesse définie par l'uti-
lisateur
Défaut externe
Réinitialisation alarme
Fonctionnement à sec
Débit cumulé
Chiffre 2 pt cons. pré-
défini
Sortie active
Arrêt du moteur local
1
Fonction si sortie
(Voir détails au para-
graphe « Relais de si-
gnaux » 1 et 1 (Sorties
relais))
Inactif
Prêt
Alarme
Fonctionnement
Circulateur en marche
Avertissement
Limite 1 franchie
Limite 2 franchie
Entrée numérique 1, état
Entrée numérique 2, état
Entrée numérique 3, état
Entrée numérique 4, état
