7.2 Point de consigne
Vous pouvez modifier le point de consigne pour tous
les modes de régulation une fois que vous avez
sélectionné le mode de régulation souhaité.
Informations connexes
7.6 Mode régulation
7.52 Réglages par défaut
7.3 Mode fct
Modes de fonctionnement possibles :
• Normal : Le circulateur fonctionne selon le mode
de régulation sélectionné.
• Arrêt : La pompe s'arrête.
• Min. : Il est possible d'utiliser le mode courbe
minimale dans les périodes où un débit minimal
est requis. Lorsqu'elle fonctionne selon la courbe
minimale, la pompe fonctionne comme une
pompe non régulée.
• Max. : Il est possible d'utiliser le mode courbe
maximale lors des périodes réclamant un débit
maximum. Lorsqu'elle fonctionne selon la courbe
maximale, la pompe fonctionne comme une
pompe non régulée.
• Manuel : La pompe fonctionne à une vitesse
réglée manuellement. En mode Manuel, le point
de consigne via le bus est remplacé.
• Vitesse définie par l'utilisateur : Le moteur
fonctionne à une vitesse définie par l'utilisateur.

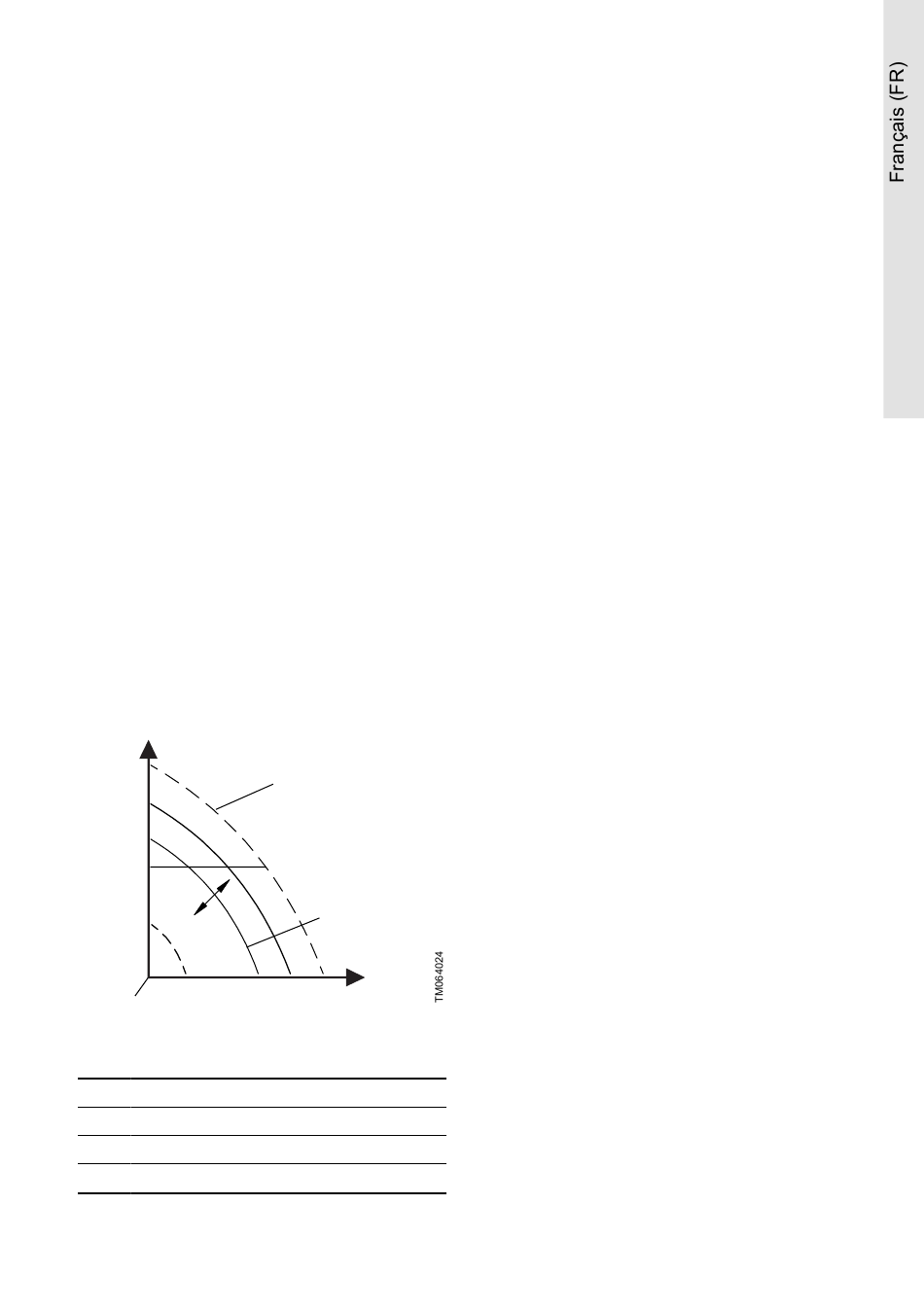

Tous les modes de fonctionnement sont illustrés dans
la figure ci-dessous.
H
1
2
Min.
Stop
Modes de fonctionnement
Pos. Description
1 Normal
2 Normal
3 Manuel
Max.
3
Q
Informations connexes
7.4 Réglage manuel de la vitesse
7.5 Vitesse définie par l'utilisateur
7.52 Réglages par défaut
7.4 Réglage manuel de la vitesse
La fonction est seulement disponible dans le panneau
de commande avancé.
Utiliser cette fonction pour régler la vitesse en
pourcentage de la vitesse maximale. Lorsque le
mode de fonctionnement est réglé sur Manuel, le
produit commence à fonctionner à la vitesse réglée.
Avec Grundfos GO, il est possible de régler la vitesse
via le menu Point de consigne.
Informations connexes
7.52 Réglages par défaut
7.5 Vitesse définie par l'utilisateur
Utiliser cette fonction pour régler la vitesse du moteur
en pourcentage de la vitesse maximale. Lorsque
le mode de fonctionnement est réglé sur Vitesse
utilisateur, le moteur tourne à la vitesse définie.
7.6 Mode régulation
Les modes de contrôle possibles sont les suivants :
• Pression proportionnelle
• Pression constante (Pression const.)
• Température constante (Temp. const.)
• Pression différentielle constante (Press. diff
const)
• Température différentielle constante (Temp. diff
const)
• Débit constant (Débit constant)
• Niveau constant (Niveau constant)
• Autre valeur constante (Autre val. const.)
• Courbe constante(Courbe const..) :
Requiert une pression différentielle mesurée et
des données de pompe saisies dans le régulateur.
Informations connexes
7.7.5 Données de la pompe
7.52 Réglages par défaut
7.6.1 Pression proportionnelle
La hauteur manométrique de la pompe diminue
lorsque la demande d'eau baisse et augmente
lorsque la demande d'eau augmente. Voir la figure
ci-dessous.
Ce mode de régulation s'applique aux installations
subissant des pertes de charge relativement
importantes dans la tuyauterie de distribution. La
hauteur manométrique de la pompe augmente
proportionnellement au débit de l'installation pour
compenser les pertes de charge importantes dans la
tuyauterie de distribution.
