7.8 Entrées analogiques
Les entrées disponibles varient selon le module
fonctionnel monté dans la pompe :
Fonction (borne)
(standard)
Entrée analogique 1,
config. (4)
Entrée analogique 2,
config. (7)
Entrée analogique 3,
config. (14)
6) Voir le paragraphe Identification du module fonctionnel.
Si vous voulez régler l'entrée analogique pour un
capteur de retour, nous vous recommandons de le
faire via le menu Assistant installation circulateur.
Voir paragraphe sur la configuration assistée de la
pompe.
Si vous désirez régler l'entrée analogique à d'autres
fins, vous pouvez procéder manuellement.
Vous pouvez régler les entrées analogiques via
le menu Installation, entrée analogique. Voir
paragraphe Configuration, entrée analogique.
Si vous faites le réglage manuel via le Grundfos GO,
vous devez accéder au menu de l'entrée analogique
figurant sous le menu Réglages.
Fonction
Les entrées analogiques peuvent être réglées sur les
fonctions suivantes :
• Inactif
• Capteur de retour : Le capteur est utilisé pour le
mode de régulation sélectionné.
• Infl. pt cons. ext. : Voir paragraphe Fonction du
point de consigne externe.
• Autre fonction.
Paramètre mesuré
Sélectionner l'un des paramètres répertoriés ci-
dessous, c'est-à-dire le paramètre à mesurer dans
l'installation par le capteur relié à l'entrée analogique
actuelle.
46
FM 200 6) FM 300 6)
(avancé)
● ●
● ●
- ●
5
11
1 DPT 3 13
Q
PT
PT TT
2 4
DPT DPT
9
LT

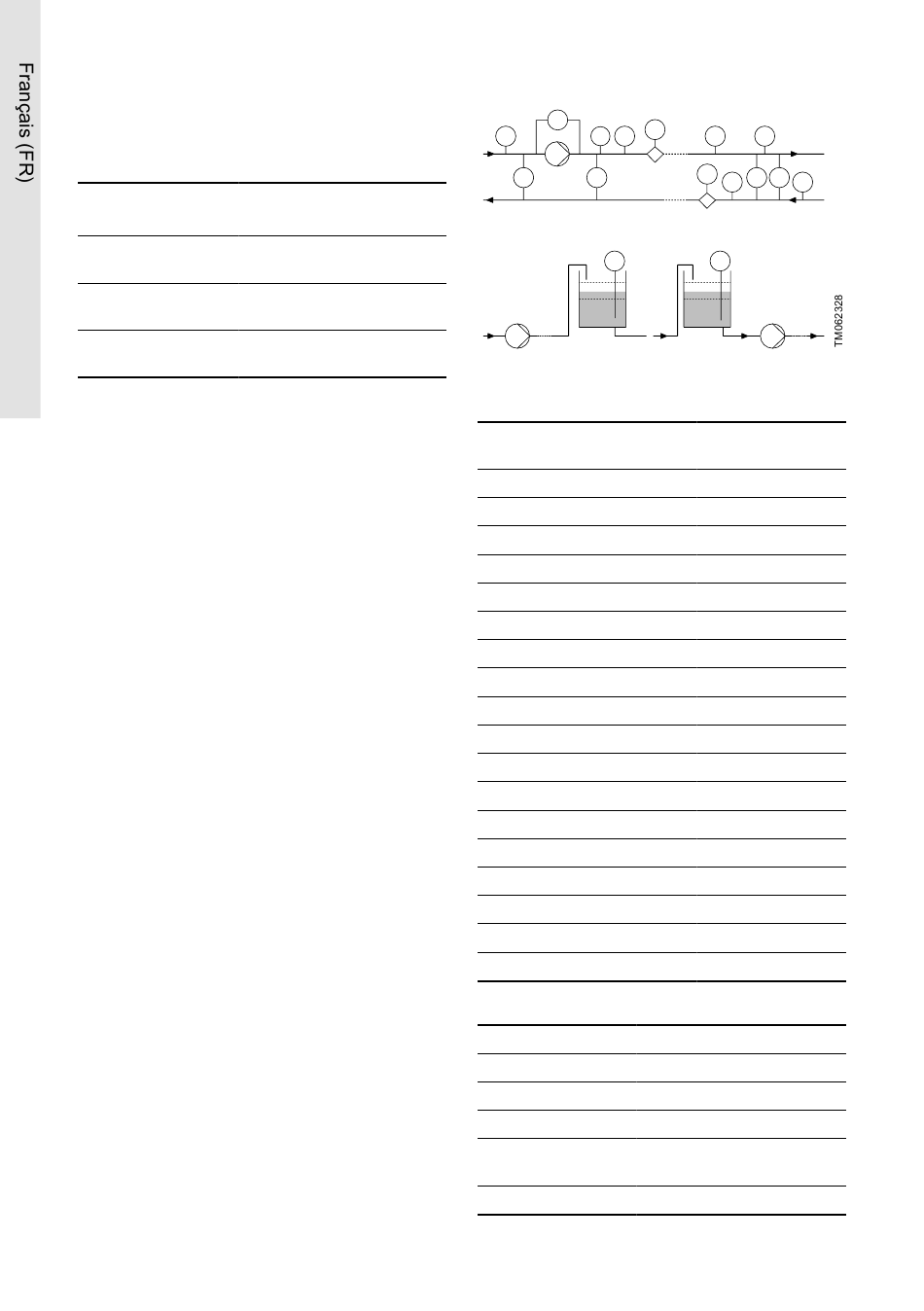

Présentation des emplacements du capteur
Fonction capteur/paramètre
mesuré
Pression d'entrée
Press diff, entrée
Pression refoul.
Press diff, sortie
Pression diff, circ
Pression 1, ext.
Pression 2, ext.
Press diff, ext.
Niv. réserv. stock
Niv. réserv. alim.
Débit circulateur
Débit, externe
Temp. du liquide
Température 1
Température 2
Temp. diff., ext.
Temp. ambiante
Autre paramètre
Unité
Paramètre Unités possibles
Pression bar, m, kPa, psi, ft
Niveau m, ft, in
Débit pompe m³/h, l/s, yd³/h, gpm
Température du liqui-
°C, °F
de
Autre paramètre %
6 14
PT TT
12
8 16 15
7
Q
DPT DTT
PT TT
10
LT
Pos.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Non indiqué
Non indiqué
