Maximum : 60°C.
9.1.2.2 Température ambiante pendant le
fonctionnement
3 × 200-240 V
Minimum -20 °C
Maximum 40°C
Le moteur peut fonctionner à une puissance nominale
(P2) à 50°C, mais un fonctionnement continu à
une température plus élevée réduit la durée de vie
attendue du produit. Si le moteur doit fonctionner à
des températures ambiantes comprises entre 50 et
60°C, choisir un moteur surdimensionné. Contacter
Grundfos pour plus d'informations.
9.1.3 Altitude d'installation
L'altitude de l'installation est la hauteur du site
d'installation par rapport au niveau de la mer.
Les moteurs installés jusqu'à 1 000 m d'altitude
peuvent fonctionner à 100 %.
Les moteurs peuvent être installés jusqu'à 3 500 m
d'altitude.
Les moteurs installés à plus de 1 000 m
d'altitude ne doivent pas fonctionner à
plein régime en raison de la faible densité
et du faible effet de refroidissement de l'air
qui en résulte.
Y
100
90
80
70
60
0 500 1000 1500 2000 2500 3000 3500

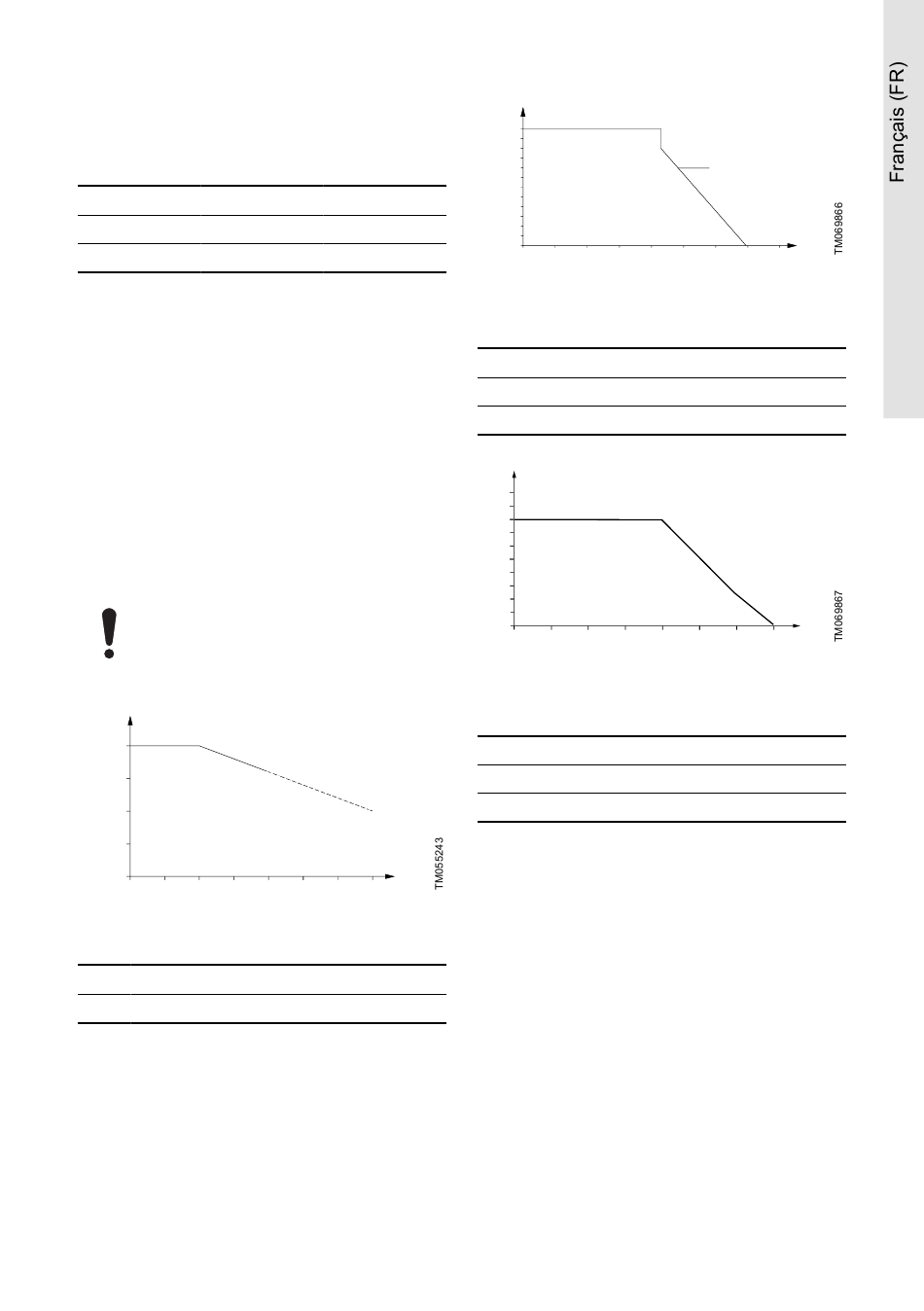

Puissance moteur par rapport à l'altitude
Pos. Description
X Altitude [m]
Pour maintenir l'isolation galvanique et garantir un
dégagement suffisant conformément à la norme EN
60664-1:2007, il est nécessaire d'adapter la tension à
l'altitude.
500
480
460
440
3 × 380-500 V
420
400
-20°C
380
50°C
Tension d'alimentation pour moteur triphasé par
rapport à l'altitude
Pos. Description
A
B
A
250
240
230
220
210
200
0
Tension d'alimentation pour moteur monophasé par
rapport à l'altitude
Pos. Description
A
B
9.1.4 Humidité
Humidité de l'air max. : 95 %.
X
Si l'humidité de l'air est élevée et supérieure à 85
%, les orifices de purge doivent être ouverts. Voir les
paragraphes sur l'installation extérieure et les trous
de purge.
Informations connexes
4.5 Installation du produit à l'extérieur ou dans des
zones à forte humidité
4.6 Orifices de purge
9.1.5 Refroidissement du moteur
Pour permettre un bon refroidissement du moteur et
de l'électronique, respecter les règles suivantes :
• Placer le moteur de façon à assurer un bon
refroidissement.
• La température de l'air de refroidissement ne doit
pas dépasser 50°C.
A
500 1500 2500
Tension d'alimentation [V]
Altitude [m]
500 1500 2500
Tension d'alimentation [V]
Altitude [m]
IE5
B
3500
B
3500
