Grundfos CRE Notice D'installation Et De Fonctionnement page 56

numériques 2, 3 et 4 sur Points de consigne
prédéfinis si les sept points prédéfinis doivent être
utilisés. Il est possible également de régler une ou
deux entrées numériques sur Points de consigne
prédéfinis. Toutefois, cela limite le nombre de points
de consigne prédéfinis disponibles.
Entrées digitales
Point de consigne
2 3 4
0 0 0 Point consigne normal ou Arrêt
1 0 0 Point cons. prédéfini 1
0 1 0 Point cons. prédéfini 2
1 1 0 Point cons. prédéfini 3
0 0 1 Point cons. prédéfini 4
1 0 1 Point cons. prédéfini 5
0 1 1 Point cons. prédéfini 6
1 1 1 Point cons. prédéfini 7
0 : Contact ouvert
1 : Contact fermé
Exemple

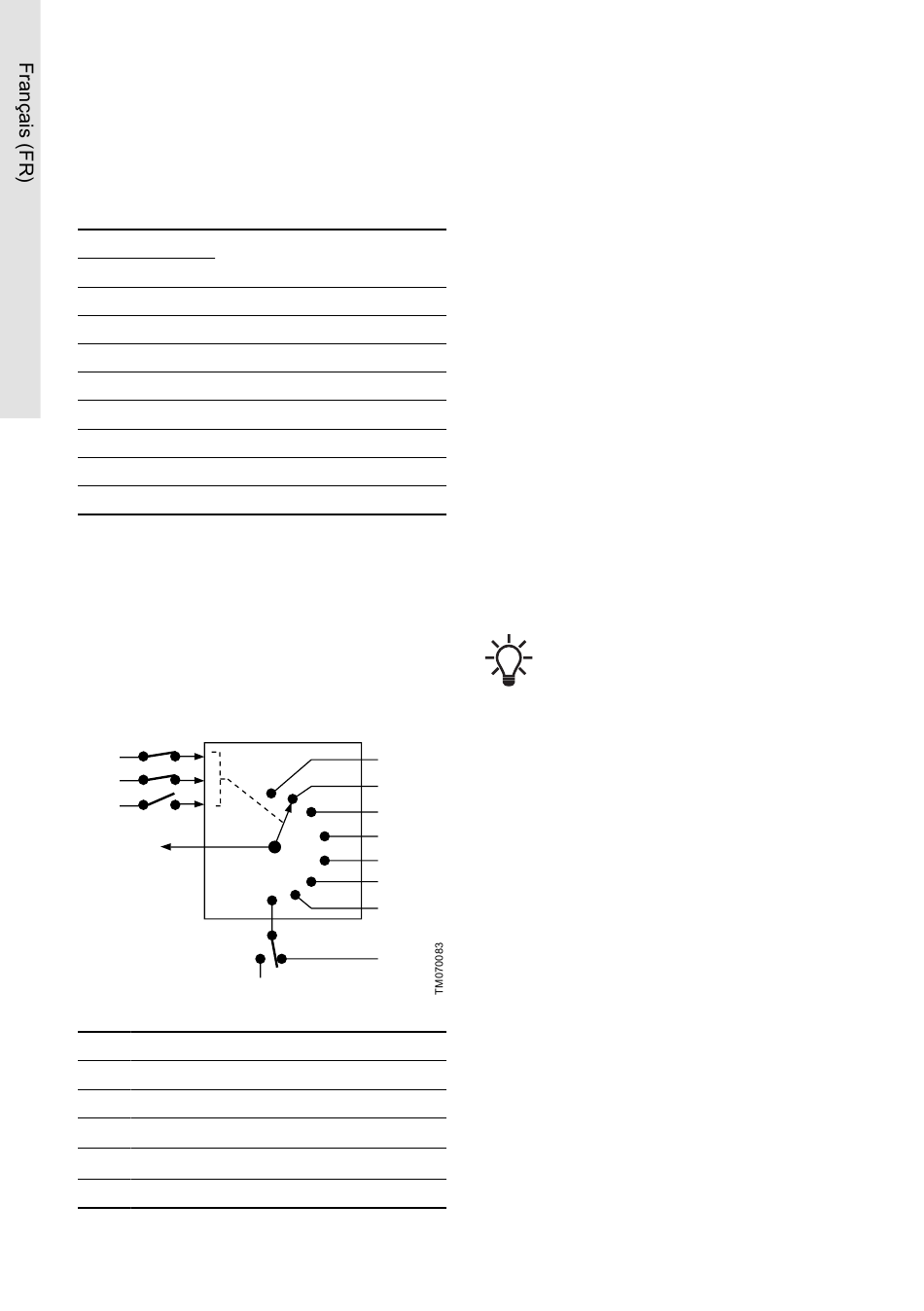

La figure indique comment utiliser les entrées
numériques pour régler sept points de consigne
prédéfinis. L'entrée numérique 2 est ouverte et les
entrées numériques 3 et 4 sont fermées. Si l'on
compare avec le tableau ci-dessus, on peut voir que
Point cons. prédéfini 6 est activé.
DI 4
DI 3
DI 2
SP
A
Stop
Pos. Description
DI Entrée digitale
SP Point de consigne
SP
Point consigne réel
A
SP
Point de consigne normal
N
Arrêt Arrêt
56
SP 7
7
6
SP 6
5
SP 5
4
SP 4
3
SP 3
2
SP 2
1
0 SP 1
SP
N
Si toutes les entrées numériques sont ouvertes, le
moteur s'arrête ou fonctionne au point de consigne
normal. Définir l'action désirée avec Grundfos GO ou
via le panneau de commande HMI 300 ou HMI 301.
Informations connexes
7.52 Réglages par défaut
7.18 Fonction limite franchie
Utiliser cette fonction pour contrôler un paramètre
mesuré ou l'une des valeurs internes telles que la
vitesse, la charge ou le courant moteur. Si une limite
définie est atteinte, une action sélectionnée peut
prendre place. Il est possible de définir jusqu'à quatre
fonctions de dépassement de limite, ce qui signifie
que quatre paramètres différents ou deux à quatre
limites d'un même paramètre peuvent être surveillés
simultanément.
Noter que lorsque Limite 1 à 3 dépassée est
utilisé dans une installation multipompe, l'action
sélectionnée aura un impact sur l'installation, par
exemple si Action est réglé sur Arrêt, l'installation
s'arrête.
Limite 4 dépassée dans une installation multipompe
sera une fonction locale. L'action sélectionnée n'aura
un impact que sur la seule pompe, par exemple, si
Action est réglé sur Arrêt, seule la pompe s'arrête.
Pour Limite 4 dépassée dans une
installation multipompe, l'action entraîner
toujours l'arrêt, l'alarme et l'arrêt de la
pompe ou un avertissement.
La fonction nécessite le réglage des paramètres
suivants :
Mesuré
Régler le paramètre mesuré à surveiller.
Limite
Régler la limite qui active la fonction.
Bande d'hystérésis
Définir la bande d'hystérésis à partir de laquelle la
fonction doit être à nouveau désactivée.
Lim. dépassée quand
Définir la fonction à activer lorsque le paramètre
sélectionné dépasse ou tombe en dessous de la
limite fixée.
• au dessus de la limite :
La fonction est activée si le paramètre mesuré
dépasse la limite fixée.
• en dessous de la limite :
La fonction est activée si le paramètre mesuré
passe sous la limite fixée.
