7.6.7 Niveau constant
La pompe maintient un niveau constant,
indépendamment du débit.
H
Niveau constant
Ce mode de régulation nécessite un capteur de
niveau externe.

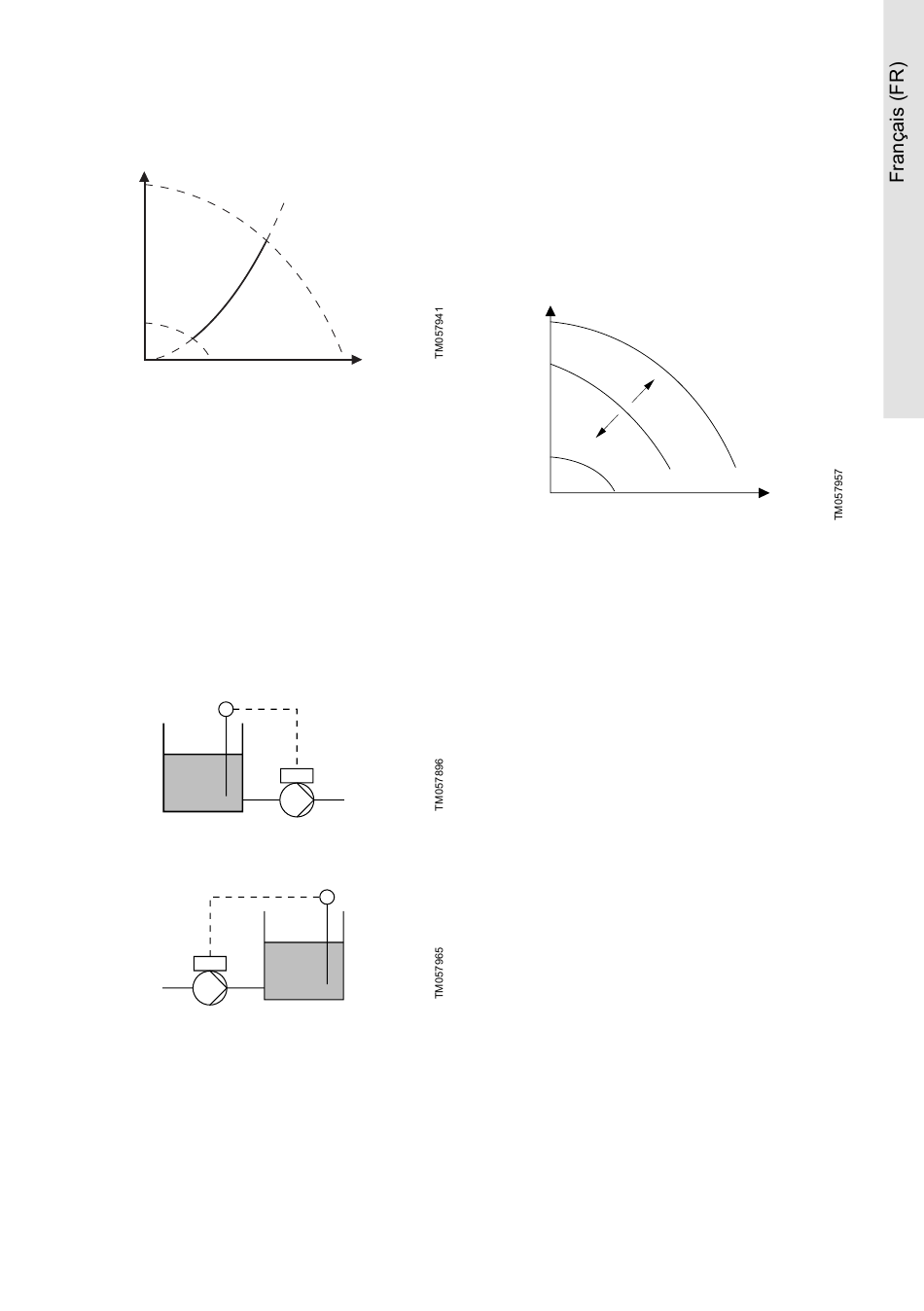

La pompe peut réguler le niveau d'un réservoir de
deux façons (voir la figure ci-dessus) :
• par une fonction de purge lorsque la pompe vide
le réservoir.
• par une fonction de remplissage lorsque la pompe
aspire le liquide dans le réservoir.
Le type de fonction de régulation du niveau dépend
du réglage du coffret de commande intégré.
Exemples :
• Capteur de niveau externe avec fonction de purge
L
• Capteur de niveau externe avec fonction de
remplissage
Informations connexes
7.14 Réglages du régulateur
7.52 Réglages par défaut
7.6.8 Autre valeur constante
Utiliser ce mode pour réguler une valeur non
disponible dans le menu Mode régulation. Pour
mesurer la valeur régulée, connecter un capteur à
l'une des entrées analogiques. La valeur s'affiche en
pourcentage de la plage du capteur.
Informations connexes
7.52 Réglages par défaut
7.6.9 Courbe constante
Vous pouvez régler la pompe pour qu'elle fonctionne
suivant la courbe constante, comme une pompe non
régulée.
La vitesse souhaitée peut être réglée en pourcentage
de la vitesse maxi dans la plage de 13 à 100 %.
Q
Courbe constante
Informations connexes
7.14 Réglages du régulateur
7.52 Réglages par défaut
7.7 Réglage de la pression proportionnelle
7.7.1 Fonction Courbe de régulation
La courbe proportionnelle peut être quadratique ou
linéaire pour correspondre à la courbe du système.
7.7.2 Hauteur à débit zéro
Cette valeur peut être exprimée en pourcentage du
point de consigne et permet de définir de combien
le point de consigne doit être réduit lorsque la vanne
est fermée. Pour un réglage de 100 %, le mode de
régulation est égal au mode à pression différentielle
L
constante.
7.7.3 Pression d'aspiration fixe
Ce menu permet d'utiliser une pression d'aspiration
fixe.
7.7.4 Pression d'aspiration
Entrer la pression d'aspiration fixe à fournir à la
pompe.
7.7.5 Données de la pompe
Pour permettre à la pompe de fonctionner en
pression proportionnelle, le régulateur doit traiter la
courbe de la pompe. Saisir la hauteur maximale, la
hauteur nominale et le débit nominal figurant sur la
plaque signalétique de la pompe.
H
Q
