Entrées/Sorties Digitales - Grundfos Hydro Multi-E Notice D'installation Et De Fonctionnement

Délai d'activation
Sélectionnez le délai d'activation (T1).
Il s'agit du temps entre le signal digital et l'activation de la fonc-
tion sélectionnée.
Plage : 0 à 6 000 secondes.
Mode temporisation
Sélectionner le mode. Voir fig. 44.
• "Inactif"
• actif avec interruption (mode A)
• actif sans interruption (mode B)
• actif avec temporisation avant arrêt (mode C).
Sélectionnez la durée (T2).
Il s'agit du temps qui, avec le mode, détermine la durée pendant
laquelle la fonction sélectionnée est active.
Plage : 0 à 15 000 secondes.
T entrée > T1 + T2
T input > T1 + T2
Entrée digitale
T entrée
T input
Mode A
T1 T2
Mode B
T1 T2
Mode C
T1

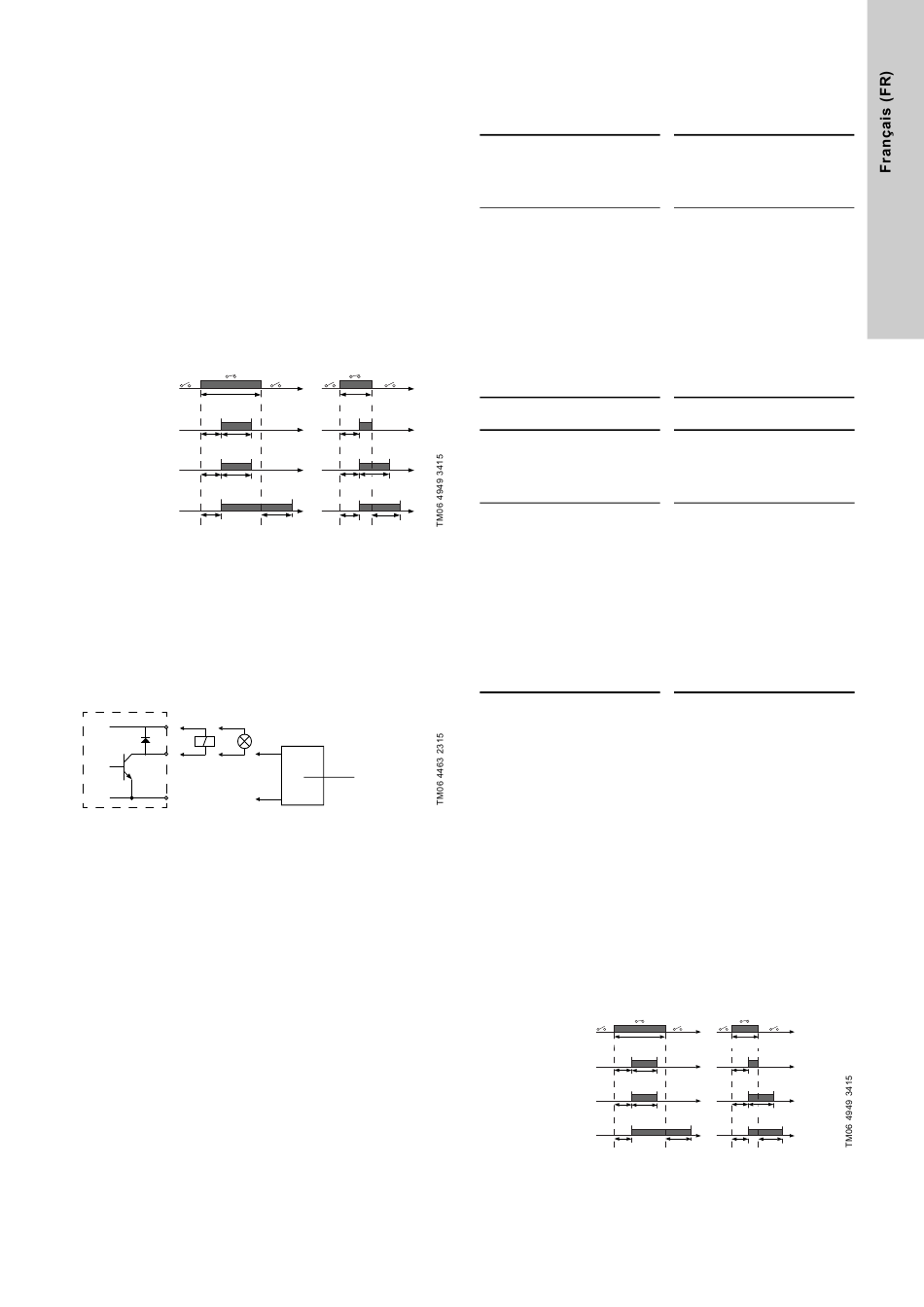

Fig. 44 Fonction de temporisation des entrées digitales
Réglage par défaut
Voir paragraphe 29. Réglages par
13.4 Entrées/sorties digitales
Vous pouvez choisir si l'interface doit être utilisée comme entrée
ou comme sortie. La sortie est un collecteur ouvert ; vous pouvez
le connecter, par exemple, à un relais externe ou un coffret de
commande tel qu'un PLC.
+ 24V
DO 3/4
Fig. 45 Exemple d'entrées/sorties digitales configurables
Pour régler une entrée/sortie digitale, effectuer les réglages
ci-dessous.
Mode
Vous pouvez régler l'entrée/sortie digitale 3 et 4 de sorte qu'elle
agisse comme une entrée digitale ou une sortie digitale :
• "Entrée digitale"
• "Sortie digitale."
T entrée < T1 + T2
T input < T1 + T2
T entrée
T input
T1
T1 T2
T2 T1 T2
défaut.
Coffret de
commande
externe
Fonction
Vous pouvez régler l'entrée/sortie digitale 3 et 4 sur les fonctions
indiquées dans les tableaux ci-dessous.
Fonctions possibles, entrée/sortie digitale 3
"Fonction si entrée"
(voir détails au paragraphe
19. Entrée digitale)
• "Inactif"
• "Arrêt externe"
• "Min."
• "Max."
• "Vitesse utilisateur"
• "Défaut externe"
• "Réinitialisation alarme"
• "Fonctionnement à sec"
• "Débit cumulé"
• "Chiffre 2 pt cons. prédé-
fini"
Fonctions possibles, entrée/sortie digitale 4
"Fonction si entrée"
(voir détails au paragraphe
19. Entrée digitale)
• "Inactif"
• "Arrêt externe"
• "Min."
• "Max."
• "Vitesse utilisateur"
• "Défaut externe"
• "Réinitialisation alarme"
• "Fonctionnement à sec"
• "Débit cumulé"
• "Chiffre 3 pt cons. prédé-
fini"
Délai d'activation (uniquement pour l'entrée)
Sélectionnez le délai d'activation (T1).
Il s'agit du temps entre le signal digital et l'activation de la fonc-
tion sélectionnée.
Plage : 0 à 6 000 secondes.
Mode temporisation (uniquement pour l'entrée)
Sélectionnez le mode de temporisation. Voir fig. 44.
• "Inactif"
• actif avec interruption (mode A)
• actif sans interruption (mode B)
• actif avec temporisation avant arrêt (mode C).
Sélectionnez la durée (T2).
Il s'agit du temps qui, avec le mode, détermine la durée pendant
laquelle la fonction sélectionnée est active.
Plage : 0 à 15 000 secondes.
T entrée > T1 + T2
T input > T1 + T2
Entrée digitale
T entrée
T input
Mode A
T1 T2
Mode B
T1 T2
Mode C
T1
Fig. 46 Fonction de temporisation des entrées digitales
Réglage par défaut
Voir paragraphe 29. Réglages par
"Fonction si sortie"
(voir détails au paragraphe
13.5 Relais signal 1 et 2
("Sorties relais"))
• "Inactif"
• "Prêt"
• "Alarme"
• "Fonctionnement"
• "Circulateur en marche"
• "Avertissement"
• "Limite 1 franchie"
• "Limite 2 franchie"
"Fonction si sortie"
(voir détails au paragraphe
13.5 Relais signal 1 et 2
("Sorties relais"))
• "Inactif"
• "Prêt"
• "Alarme"
• "Fonctionnement"
• "Circulateur en marche"
• "Avertissement"
• "Limite 1 franchie"
• "Limite 2 franchie"
T entrée < T1 + T2
T input < T1 + T2
T entrée
T input
T1
T1 T2
T2 T1 T2
défaut.
