13.8 "Points de consigne prédéfinis"
Vous pouvez régler et activer sept points de consigne prédéfinis
en combinant les signaux d'entrée aux entrées digitales 2, 3 et 4.
Voir le tableau ci-dessous.
Régler les entrées digitales 2, 3 et 4 sur "Points de consigne pré-
définis" si les sept points prédéfinis doivent être utilisés. Vous
pouvez également régler une ou deux entrées digitales sur
"Points de consigne prédéfinis", mais cela limite le nombre de
points de consigne prédéfinis disponibles.
"Entrées digitales"
Point de consigne
2
3
4
0
0
0
Point de consigne normal ou arrêt
1
0
0
"Point de consigne prédéfini 1"
0
1
0
"Point de consigne prédéfini 2"
1
1
0
"Point de consigne prédéfini 3"
0
0
1
"Point de consigne prédéfini 4"
1
0
1
"Point de consigne prédéfini 5"
0
1
1
"Point de consigne prédéfini 7"
1
1
1
"Point de consigne prédéfini 8"
0 : Contact ouvert
1 : Contact fermé
Exemple
La figure
52
indique comment utiliser les entrées digitales pour
régler les sept points de consigne prédéfinis. L'entrée digitale 2
est ouverte et les entrées digitales 3 et 4 sont fermées. Si vous
comparez le tableau ci-dessus, vous pouvez observer que "Point
de consigne prédéfini 7" est activé.
Entrée digitale 4
Entrée digitale 3
Entrée digitale 2
Point de
consigne réel
Arrêt

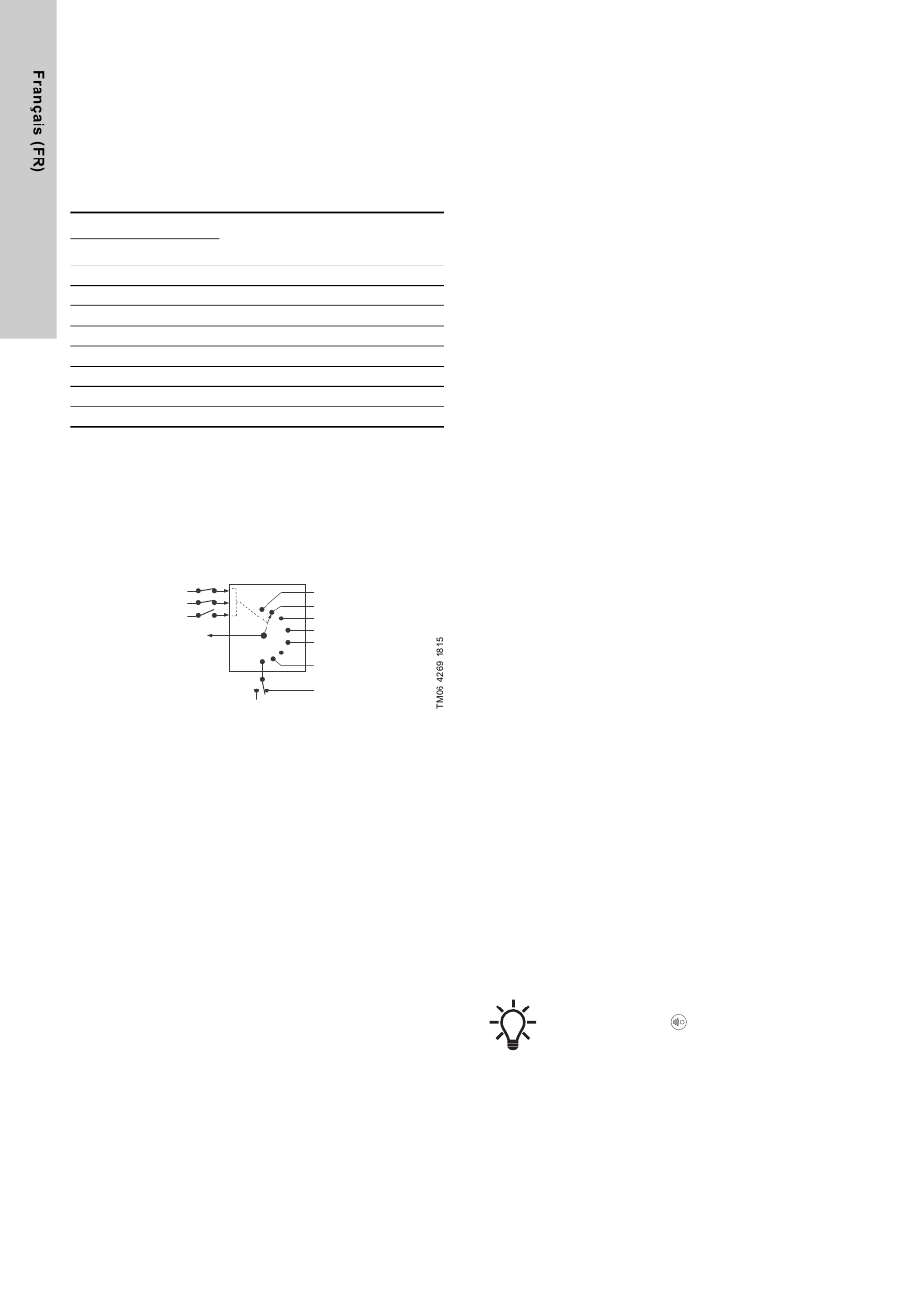

Fig. 52 Représentation des principes de la fonction de points
de consigne prédéfinis
Si toutes les entrées digitales sont ouvertes, le moteur s'arrête ou
fonctionne au point de consigne normal. Définir l'action désirée
avec Grundfos GO ou via le panneau de commande avancé.
Réglage par défaut
Voir paragraphe
29. Réglages par

13.9 Journal des alarmes

Ce menu contient la liste des alarmes enregistrées dans le jour-
nal par le produit. Le journal affiche le nom de l'alarme, la
date/l'heure à laquelle elle s'est produite et à laquelle elle a été
réinitialisée.

13.10 Journal des avertissements

Ce menu contient la liste des avertissements enregistrés dans le
journal par le produit. Le journal affiche le nom de l'avertisse-
ment, la date/l'heure à laquelle il s'est produit et à laquelle il a été
réinitialisé.
30
Consigne 7
Consigne 6
7
6
5
Consigne 5
Consigne 4
4
Consigne 3
3
2
Consigne 2
1
Consigne 1
0
Consigne
normale
défaut.

13.11 "Configuration multipompe"

La fonction multipompe permet de commander deux pompes
connectées en parallèle sans utiliser de coffrets de commande
externes. Les pompes d'une installation multipompe commu-
niquent entre elles via la connexion sans fil GENIair ou la
connexion filaire GENI.
Vous pouvez régler une installation multipompe via la pompe
maîtresse, c'est-à-dire la première pompe sélectionnée.
Si deux pompes dans l'installation sont configurées avec un cap-
teur de pression de sortie, elles peuvent fonctionner comme des
pompes maîtresses et l'une d'elle prend la fonction de pompe
maîtresse si l'autre pompe vient à faire défaut. Cela assure une
redondance supplémentaire dans l'installation multipompe.
13.11.1 Cascade
Le fonctionnement en cascade est possible avec deux à quatre
pompes de même taille et de même type connectées en parallèle.
Chaque pompe nécessite un clapet anti-retour en série avec la
pompe.
L'Hydro Multi-E maintient une pression constante en ajustant
continuellement la vitesse des pompes connectées. Le groupe
ajuste sa performance à la demande en démarrant/arrêtant le
nombre de pompes requis et en commandant en parallèle des
pompes en service.
13.11.2 Réglage d'une installation multipompe
Vous pouvez régler une installation multipompe de l'une des
manières suivantes :
Connexion de Grundfos GO et de la pompe filaire
Voir les descriptions pas à pas ci-dessous.
Connexion de Grundfos GO et de la pompe filaire
1. Allumer les deux pompes.
2. Établir le contact entre l'une des pompes et Grundfos GO.
3. Régler les entrées analogiques et digitales via Grundfos GO
en fonction de l'équipement relié et de la fonctionnalité
requise.
4. Donner un nom à la pompe au moyen de Grundfos GO.
5. Déconnecter Grundfos GO de la pompe.
6. Établir le contact avec la pompe suivante.
7. Régler les entrées analogiques et digitales via Grundfos GO
en fonction de l'équipement relié et de la fonctionnalité
requise.
8. Effectuer les étapes précédentes pour les autres pompes du
groupe.
9. Donner un nom à la pompe au moyen de Grundfos GO.
10. Sélectionner le menu "Assistance" et choisir "Installation cir-
culateur multiple".
11. Sélectionner la fonction en cascade.
12. Appuyer sur [>] pour continuer.
13. Sélectionner le câble comme mode de communication à utili-
ser entre les deux pompes.
14. Appuyer sur [>] pour continuer.
15. Appuyer sur "Sélectionner pompe 2".
16. Sélectionner la pompe dans la liste.
17. Appuyer sur [>] pour continuer.
Appuyer sur [OK] ou
18. Effectuer les étapes précédentes pour les autres pompes du
groupe.
19. Confirmer le réglage en appuyant sur [Envoyer].
20. Appuyer sur [Terminer] dans la boîte de dialogue "Configura-
tion terminée".
21. Attendre que le voyant vert au milieu du Grundfos Eye
s'allume.
pour identifier la pompe.
