1. Symboles utilisés dans cette notice
1.1 Signalisation des dangers susceptibles d'entraîner
la mort ou des blessures
DANGER
Signale une situation dangereuse qui, si elle n'est
pas évitée, entraîne la mort ou des blessures graves.
AVERTISSEMENT
Signale une situation dangereuse qui, si elle n'est
pas évitée, peut entraîner la mort ou des blessures
graves.
PRÉCAUTIONS
Signale une situation dangereuse qui, si elle n'est
pas évitée, peut entraîner des blessures mineures ou
modérées.
Le texte accompagnant les trois symboles de danger DANGER,
AVERTISSEMENT et PRÈCAUTIONS se présente de la façon
suivante :
TERME DE SIGNALEMENT
Description du danger
Conséquence de la non-observance de l'avertisse-
ment.
- Action pour éviter le danger.

1.2 Autres remarques importantes

Un cercle bleu ou gris autour d'un pictogramme
blanc indique qu'il faut agir.
Un cercle rouge ou gris avec une barre diagonale,
autour d'un pictogramme noir éventuel, indique
qu'une action est interdite ou doit être interrompue.
Si ces consignes de sécurité ne sont pas respectées,
cela peut entraîner un dysfonctionnement ou endom-
mager le matériel.
Conseils et astuces pour faciliter les opérations.

2. Introduction au produit

2.1 Description du produit

Les groupes Hydro Multi-E peuvent intégrer les pompes Grundfos
CRE, CRIE, CME-A ou CME-I contenant des moteurs MGE tri- ou
monophasés à vitesse variable et un coffret de commande.
Les groupes de surpression Grundfos Hydro MPC sont utilisés
pour le transfert et la surpression de l'eau claire.
Applications typiques :
• Immeubles
• Hôtels
• Hôpitaux
• Écoles
• Bâtiments administratifs.
Le groupe ajuste sa performance à la demande en démar-
rant/arrêtant le nombre de pompes requis et en commandant en
parallèle des pompes en service.
2.2 Usage prévu
La gamme Hydro Multi-E inclut des groupes de surpression
pré-assemblés, prêts à l'emploi.
Le groupe maintient une pression constante grâce à l'ajustement
variable continu de la vitesse des pompes connectées.
1
2
3
4
5

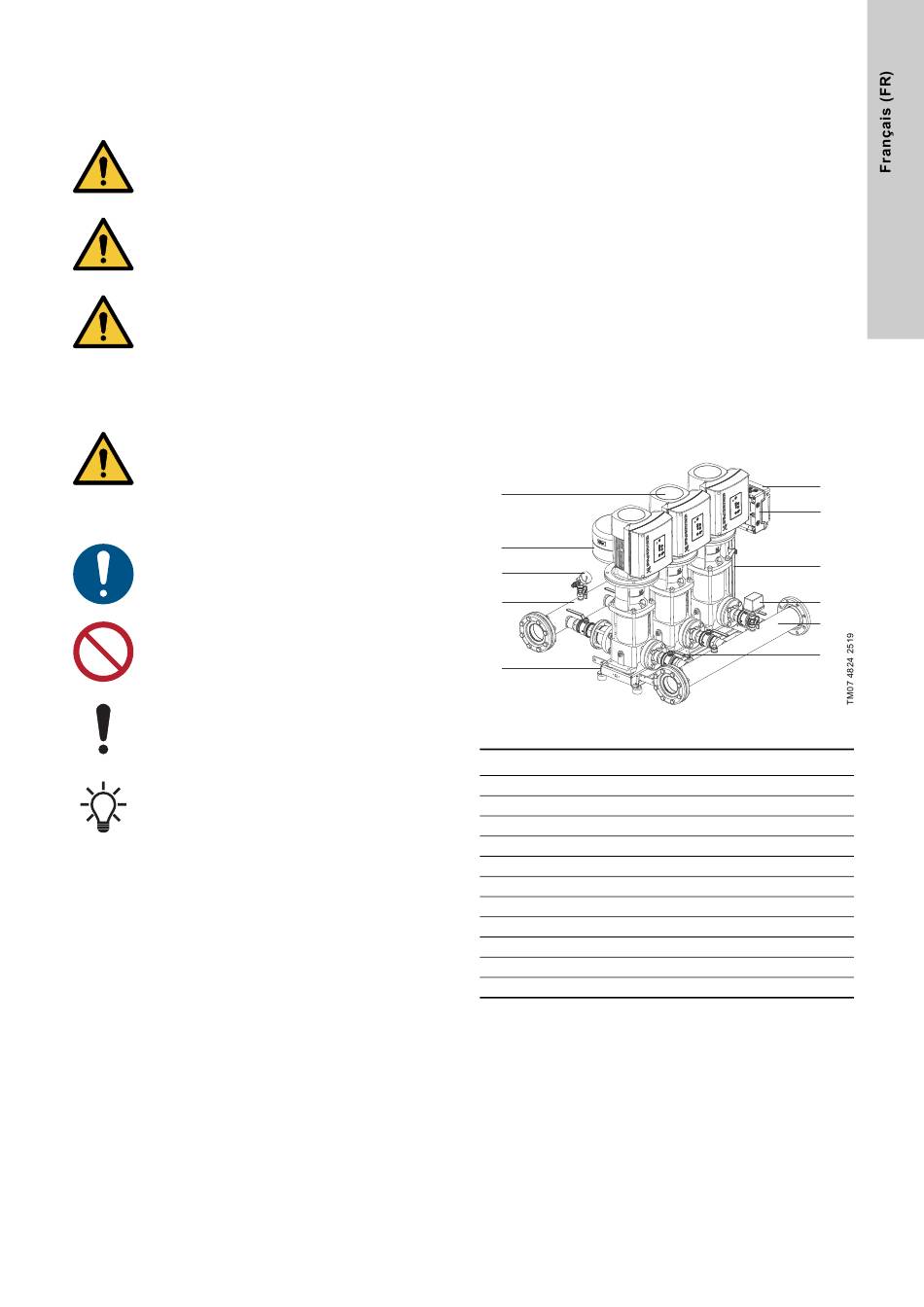

Fig. 1 Composants du groupe Hydro Multi-E
Pos. Description
1 Pompe
2 Réservoir à membrane
3 Capteur de pression et manomètre
4 Collecteur de refoulement
5 Châssis plié ou en forme de C
6 Disjoncteur
7 Plaque signalétique
8 Clapet anti-retour
9 Pressostat ou capteur de pression et manomètre
10 Collecteur d'aspiration
11 Robinet d'arrêt
Le coffret de commande compte un interrupteur principal et des
disjoncteurs.
6
7
8
9
10
11
3
