6.4 Installation électrique
La connexion électrique doit être réalisée conformément aux
réglementations locales.
Vérifier que la tension d'alimentation et la fréquence corres-
pondent aux valeurs indiquées sur la plaque signalétique.
DANGER
Choc électrique
Mort ou blessures graves
- Couper l'alimentation et attendre au moins
5 minutes avant d'effectuer des branchements
dans le coffret de commande et les boîtes à
bornes. S'assurer que l'alimentation électrique ne
peut pas être réenclenchée accidentellement.
- Connecter le moteur à la terre et éviter le contact
direct conformément à la règlementation locale.
- L'installation doit être effectuée par un personnel
qualifié.
Si le câble d'alimentation est endommagé, il doit être remplacé
par le fabricant, son agent de maintenance ou un personnel qua-
lifié et autorisé.
L'utilisateur est responsable de la conformité de la mise à la terre
et de la protection. Toute intervention doit être effectuée par un
électricien qualifié.
Le groupe de surpression doit être stationnaire et installé de
manière permanente. Connecter également le groupe de sur-
pression de manière permanente à l'alimentation.
Connecter à la terre en tant que conducteurs doublons.
Si le groupe ne peut pas être installé avec le dispositif de section-
nement de l'alimentation situé à 0,6 m (minimum) au-dessus du
niveau de service conformément au paragraphe 5.3.4 de la
norme EN 60204-1, installer le groupe avec un dispositif de sec-
tionnement de l'alimentation externe conformément au para-
graphe 5.3.2 de la norme EN 60204-1. L'installation doit bénéfi-
cier d'un dispositif permettant de l'isoler électriquement (position
OFF).
6.4.1 Protection contre les chocs électriques, contact
indirect
AVERTISSEMENT
Choc électrique
Mort ou blessures graves
- Connecter le moteur à la terre et éviter le contact
direct conformément à la règlementation locale.
Les conducteurs de terre doivent toujours avoir un marquage
jaune/vert (PE) ou jaune/vert/bleu (PEN).
Protection contre les transitoires de tension
Le moteur est protégé contre les tensions transitoires conformé-
ment à la norme EN 61800-3.
Protection moteur
Le moteur ne nécessite aucune protection externe. Le moteur est
équipé d'une protection thermique contre les surcharges et blo-
cages.
6.4.2 Résistance d'isolement
Ne pas mesurer la résistance d'isolement des enrou-
lements du moteur ou d'une installation équipée de
moteurs à fréquence variable sous peine d'endom-
mager les composants électroniques intégrés.
8

6.5 Alimentation principale

S'assurer que la tension d'alimentation et la fréquence corres-
pondent aux valeurs indiquées sur la plaque signalétique.
Utiliser les moteurs dédiés au réseau informatique si
le groupe de surpression est fourni grâce au réseau
informatique. Contacter Grundfos.
Les fils dans le coffret de commande doivent être aussi courts
que possible. Cependant, le conducteur de terre doit être assez
long car il est le dernier à être déconnecté en cas de débranche-
ment inopiné du câble.
Fusible de sauvegarde maximum, voir paragraphe
d'alimentation.
Disjoncteur à courant de défaut (ELCB)
Disjoncteur différentiel de fuite à la terre (GFCI)
Installation dans un bâtiment

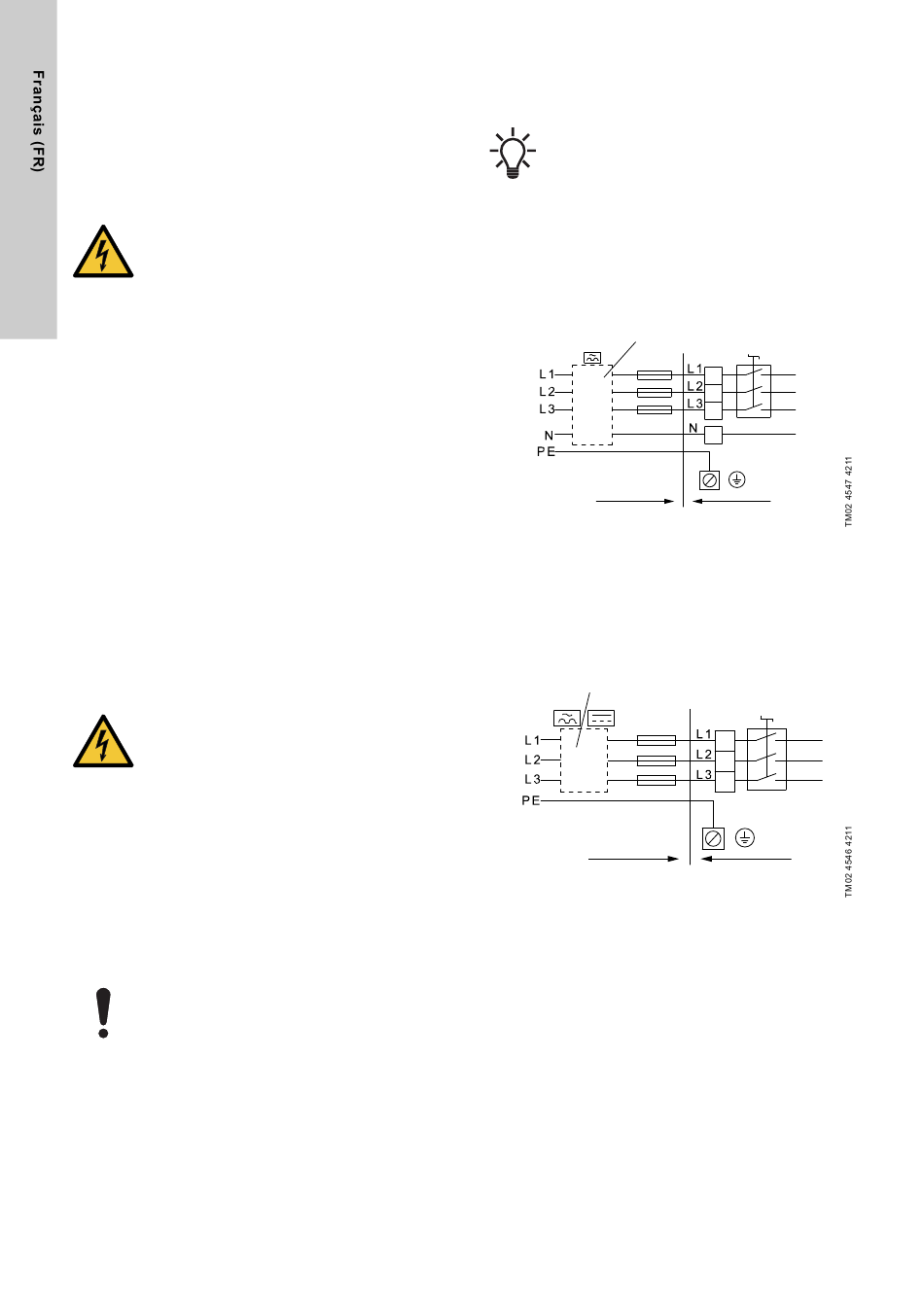

Fig. 8 Exemple d'Hydro Multi-E connecté au secteur avec
fusibles de sauvegarde et protection supplémentaire
(s'applique uniquement aux groupes avec moteurs
monophasés).
Fusible de sauvegarde maximum, voir paragraphe
d'alimentation.
Disjoncteur à courant de défaut (ELCB)
Disjoncteur différentiel de fuite à la terre (GFCI)
Installation dans un bâtiment
Fig. 9 Exemple d'Hydro Multi-E connecté au secteur avec
fusibles de sauvegarde et protection supplémentaire
(s'applique uniquement aux groupes avec moteurs tri-
phasés).
25.1 Tension
Coffret de commande
26.1 Tension
Coffret de commande
