8.4.4 Points de consigne (1.2.2)

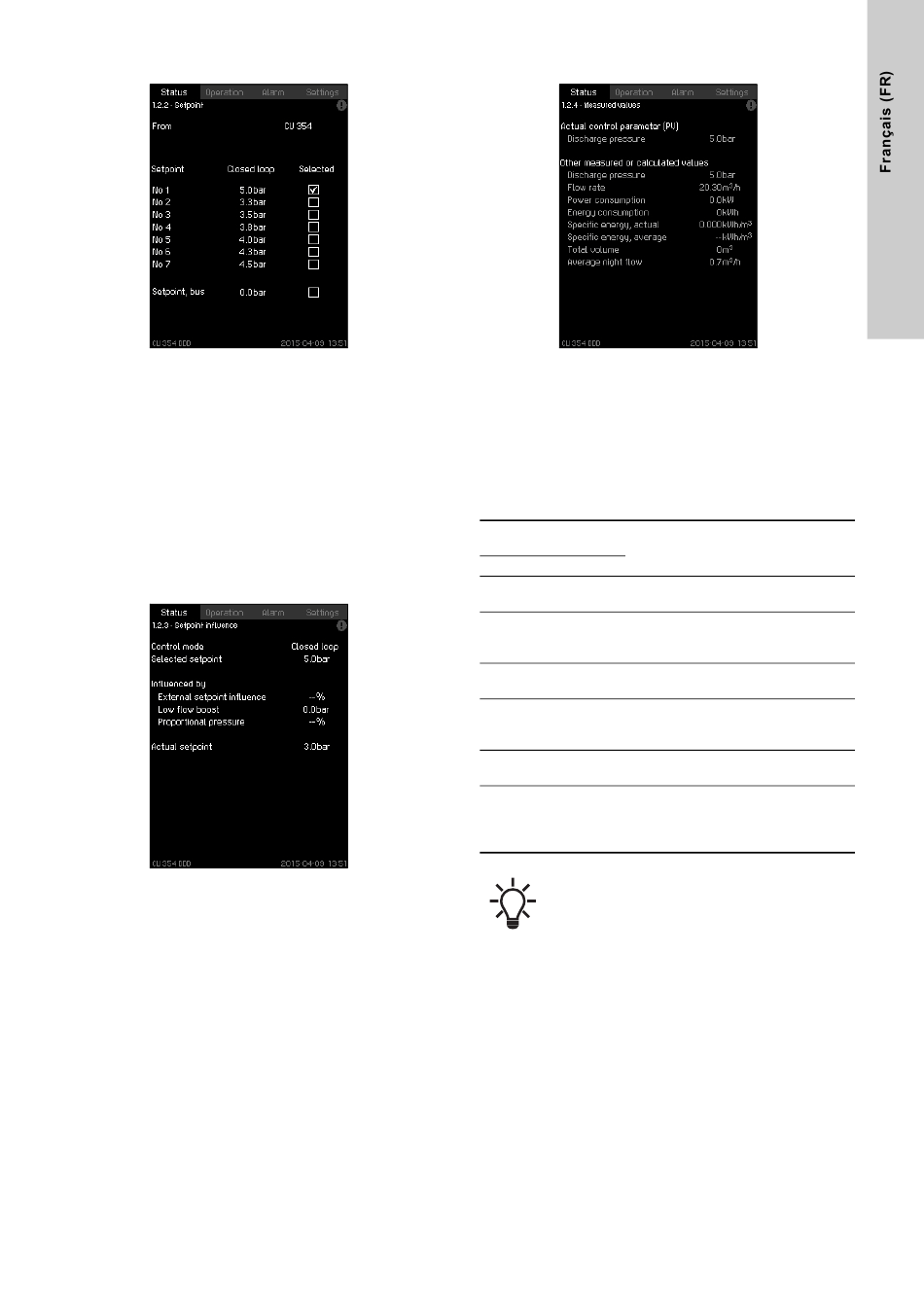

Fig. 22 Points de consigne
Description
Cet écran affiche le point de consigne sélectionné et indique s'il
vient du CU 354 ou d'un bus externe.
Il montre également les 7 points de consigne qu'il est possible de
choisir à partir du CU 354. Le point de consigne sélectionné est
indiqué simultanément.
Puisqu'il s'agit d'un affichage d'état, aucun réglage ne peut être
effectué.
Les points de consigne peuvent être modifiés dans le menu
"Fonction." ou "Réglages". Voir paragraphe
de consigne (4.1.2).

8.4.5 Influence du point de consigne (1.2.3)

Fig. 23 Influence du point de consigne
Description
Le point de consigne sélectionné peut être influencé par certains
paramètres. Les paramètres sont indiqués en pourcentage de 0 à
100 % ou en pression mesurée en bar. Ils peuvent seulement
réduire le point de consigne, puisque l'influence en pourcentage
divisée par 100 est multipliée par le point de consigne :
Point de consigne actuel (SP) = point de consigne sélectionné x
influence (1) x influence (2), etc.
L'écran indique les paramètres qui influencent le point de
consigne sélectionné ainsi que le pourcentage ou la valeur
d'influence.
Certains paramètres peuvent être réglés à partir de l'écran
Influence ext. du point de cons.
sion bas débit" est réglé sur une bande marche/arrêt en pourcen-
tage du point de consigne réglé dans l'écran
(4.3.1). Le paramètre est réglé en pourcentage dans l'écran
sion proportionnelle (4.1.7).
Le point de consigne réel qui en résulte (SP) est alors indiqué.
8.7.3 Autres points
(4.1.3). Le paramètre "Surpres-
Fonction Arrêt
Pres-
8.4.6 Valeurs mesurées (1.2.4)
Fig. 24 Valeurs mesurées
Description
L'écran donne un état général de tous les paramètres mesurés et
calculés. Dans les installations DDD-E/-EC avec débitmètre,
l'énergie spécifique est présentée comme une valeur moyenne et
comme une valeur actuelle (valeur moyenne au cours de la der-
nière minute). La valeur moyenne est basée sur le débit cumulé
présenté comme volume total. Le volume total et l'énergie spéci-
fique moyenne peuvent être réinitialisés dans cet écran.
Pression de refoule-
Valeur actuelle provenant des cap-
ment
teurs
Débit
Consommation élec- Consommation actuelle de toutes les
trique pompes
Énergie consommée par toutes les
Consommation pompes depuis le démarrage (ou la
dernière réinitialisation)
Energie spécifique, Énergie actuelle utilisée pour pomper
3
réelle 1 m
Énergie moyenne utilisée par m
Energie spécifique,
d'eau depuis le démarrage (ou la der-
moyenne
nière réinitialisation)
Volume total pompé depuis le démar-
Volume total
rage (ou la dernière réinitialisation)
Si la surveillance du débit de nuit est
activée, l'écran indiquera le débit
Débit nocturne moyen
moyen de la dernière période de sur-
veillance.
Les lignes "Consommation électrique", "Consomma-
tion", "Energie spécifique, réelle" and "Energie spéci-
fique, moyenne" sont affichées uniquement pour les
installations DDD -E/-EC.
d'eau
3
17
