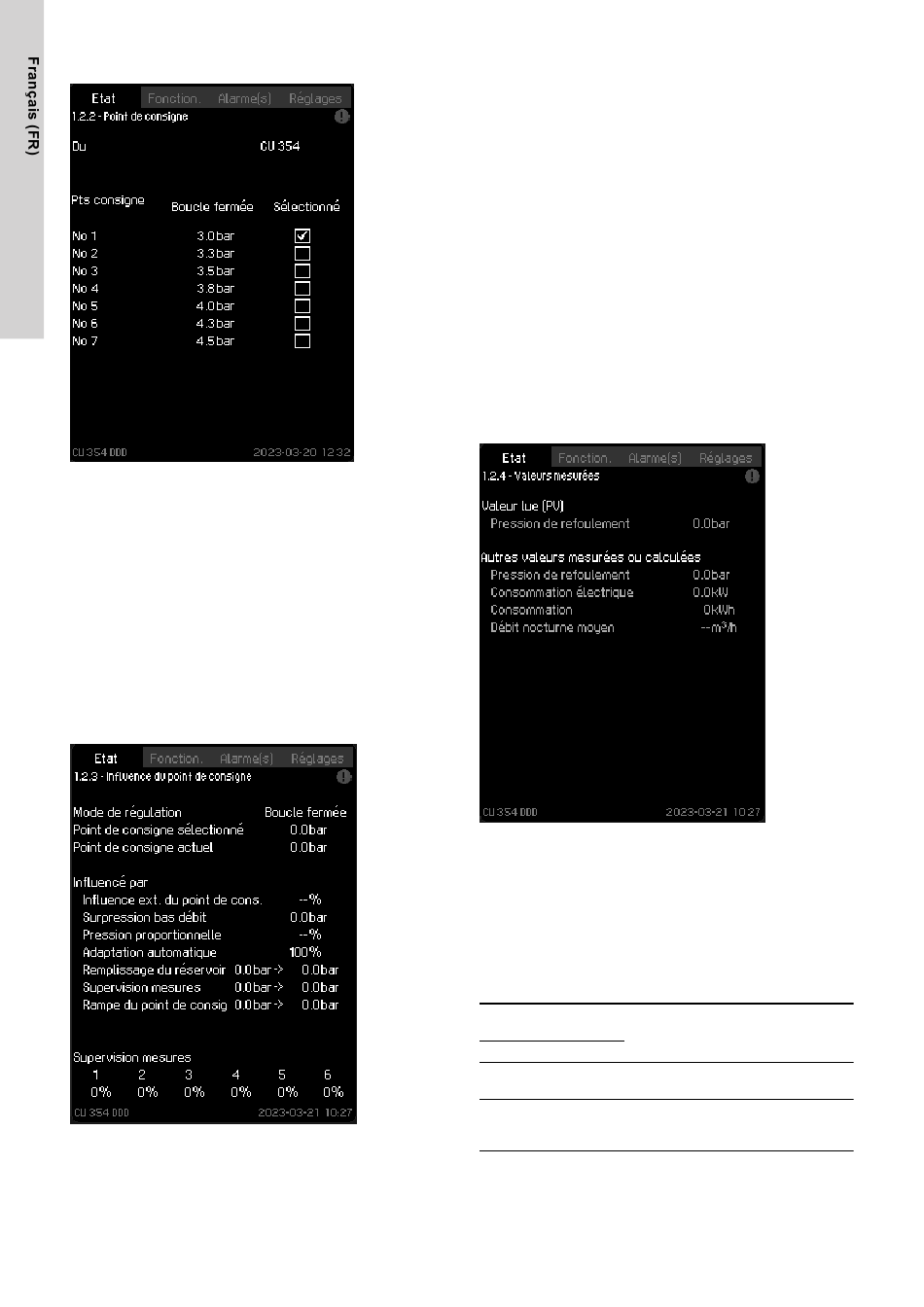

8.4.4 Points de consigne (1.2.2)
Points de consigne
Description
Cet écran affiche le point de consigne sélectionné et indique s'il
vient du CU 354 ou d'un bus externe.
Il montre également les 7 points de consigne qu'il est possible de
choisir à partir du CU 354. Le point de consigne sélectionné est
indiqué simultanément.
Puisqu'il s'agit d'un affichage d'état, aucun réglage ne peut être
effectué.
Les points de consigne peuvent être modifiés dans le menu
Fonction. ou Réglages.
Informations connexes
8.7.3 Autres points de consigne (4.1.2)
8.4.5 Influence du point de consigne (1.2.3)
Influence du point de consigne
288
Description
Le point de consigne sélectionné peut être influencé par certains
paramètres. Les paramètres sont indiqués en pourcentage de 0 à
100 % ou en pression mesurée en bar. Ils peuvent seulement
réduire le point de consigne, puisque l'influence en pourcentage
divisée par 100 est multipliée par le point de consigne :
Point de consigne actuel (SP) = point de consigne sélectionné x
influence (1) x influence (2), etc.
L'écran indique les paramètres qui influencent le point de consigne
sélectionné ainsi que le pourcentage ou la valeur d'influence.
Certains paramètres peuvent être réglés à partir de l'écran
Influence ext. du point de cons. (4.1.3). Le paramètre
Surpression bas débit est réglé sur une bande marche/arrêt en
pourcentage du point de consigne réglé dans l'écran Fonction
Arrêt (4.3.1). Le paramètre est réglé en pourcentage dans l'écran
Pression proportionnelle (4.1.7).
Le point de consigne réel qui en résulte (SP) est alors indiqué.
Informations connexes
8.7.5 Influence ext. du point de cons. (4.1.3)
8.7.9 Pression proportionnelle (4.1.7)
8.7.22 Fonction Arrêt (4.3.1)
8.4.6 Valeurs mesurées (1.2.4)
Valeurs mesurées
Description
L'écran donne un état général de tous les paramètres mesurés et
calculés. Dans les installations DDD-E/-EC avec débitmètre,
l'énergie spécifique est présentée comme une valeur moyenne et
comme une valeur actuelle (valeur moyenne au cours de la
dernière minute). La valeur moyenne est basée sur le débit cumulé
présenté comme volume total. Le volume total et l'énergie
spécifique moyenne peuvent être réinitialisés dans cet écran.
Pression de refoule-
ment
Valeur actuelle provenant des capteurs
Débit
Consommation électri-
Consommation actuelle de toutes les
que
pompes
Énergie consommée par toutes les
Consommation
pompes depuis le démarrage (ou la der-
nière réinitialisation)
