8.7.36 Comment lire les données courbe de pompe
Lire les valeurs de puissance sur les écrans 1,3 à 1,8, selon la
pompe. Voir paragraphe 8.4.12 Pompe 1-6 (1.3 -
Point de consigne nominal
Hmax
Hnom

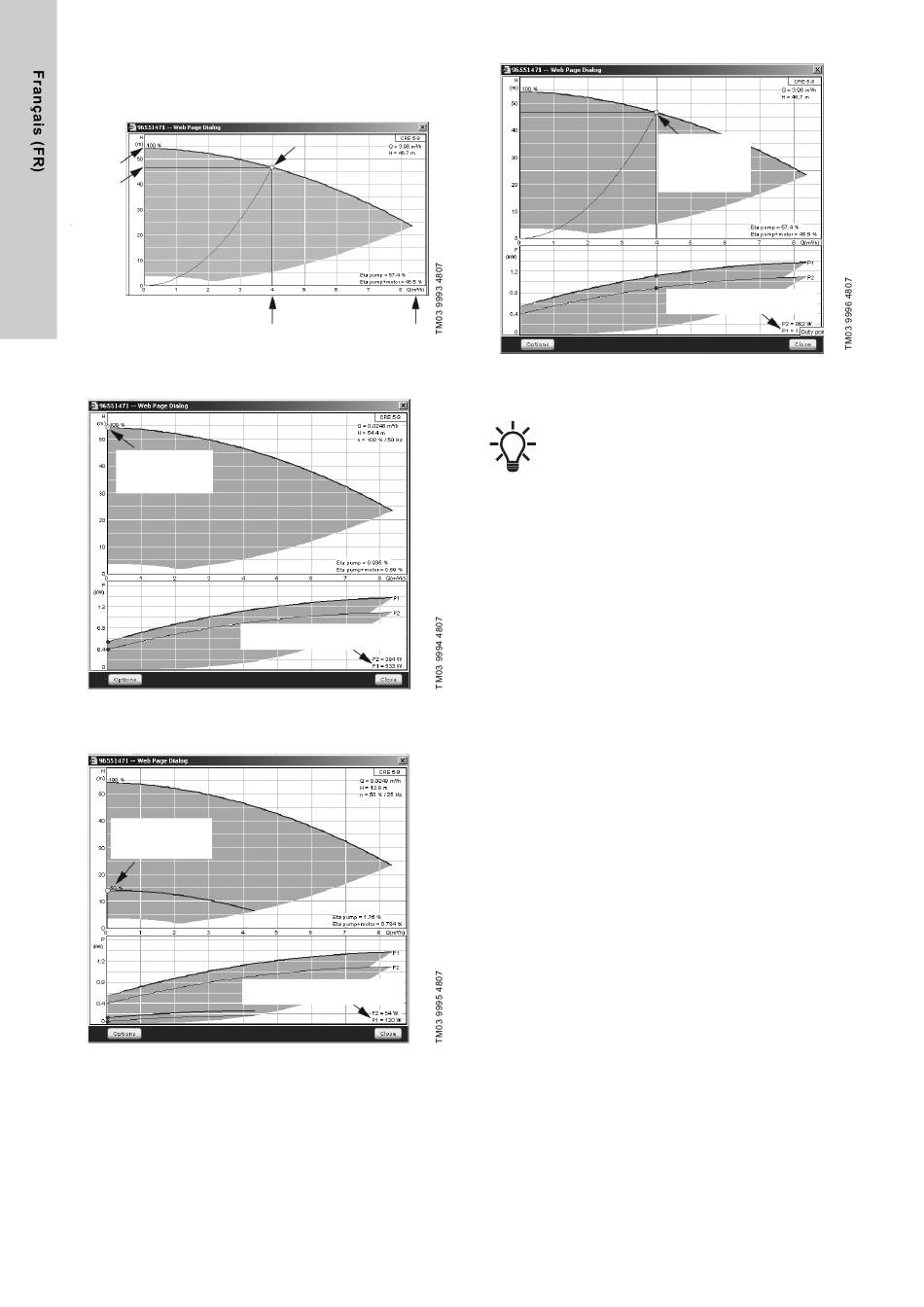

Fig. 87 Lecture de Qnom, Hnom, Hmax et Qmax (Grundfos
Product Center)
Point de
consigne, Q0,
vitesse 100 %
Fig. 88 Lecture de puissance, Q0, vitesse 100 % (Grundfos
Product Center)
Point de
consigne, Q0,
vitesse 50 %
Fig. 89 Lecture de puissance, Q0, vitesse 50 % (Grundfos
Product Center)
44
1.10).
Qnom Qmax
Puissance, Q0, vitesse
100 %
Puissance, Q0, vitesse 50
%
Fig. 90 Lecture de la puissance nominale Pnom (Grundfos
Product Center)
Qnom et Hnom sont le point de consigne nominal
des pompes et habituellement le point de consigne le
plus efficace.
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Fonction Arrêt Réglages
> Fonctions, secondaires > Fonction Arrêt > Données courbe
pompe.
6. Sélectionner et régler :
• Débit nominal Qnom.
• Hauteur nominale Hnom.
• Hauteur maxi Hmax.
• Débit maxi Qmax.
• Puissance, Q0, vitesse 100%
• Puissance, Q0, vitesse 50 %
• Puissance nominale, Pnom.
Point de
consigne, puis-
sance nomi-
nale Pnom
Puissance nominale
Pnom
