8.7.20 Fonctions, secondaires (4.3)

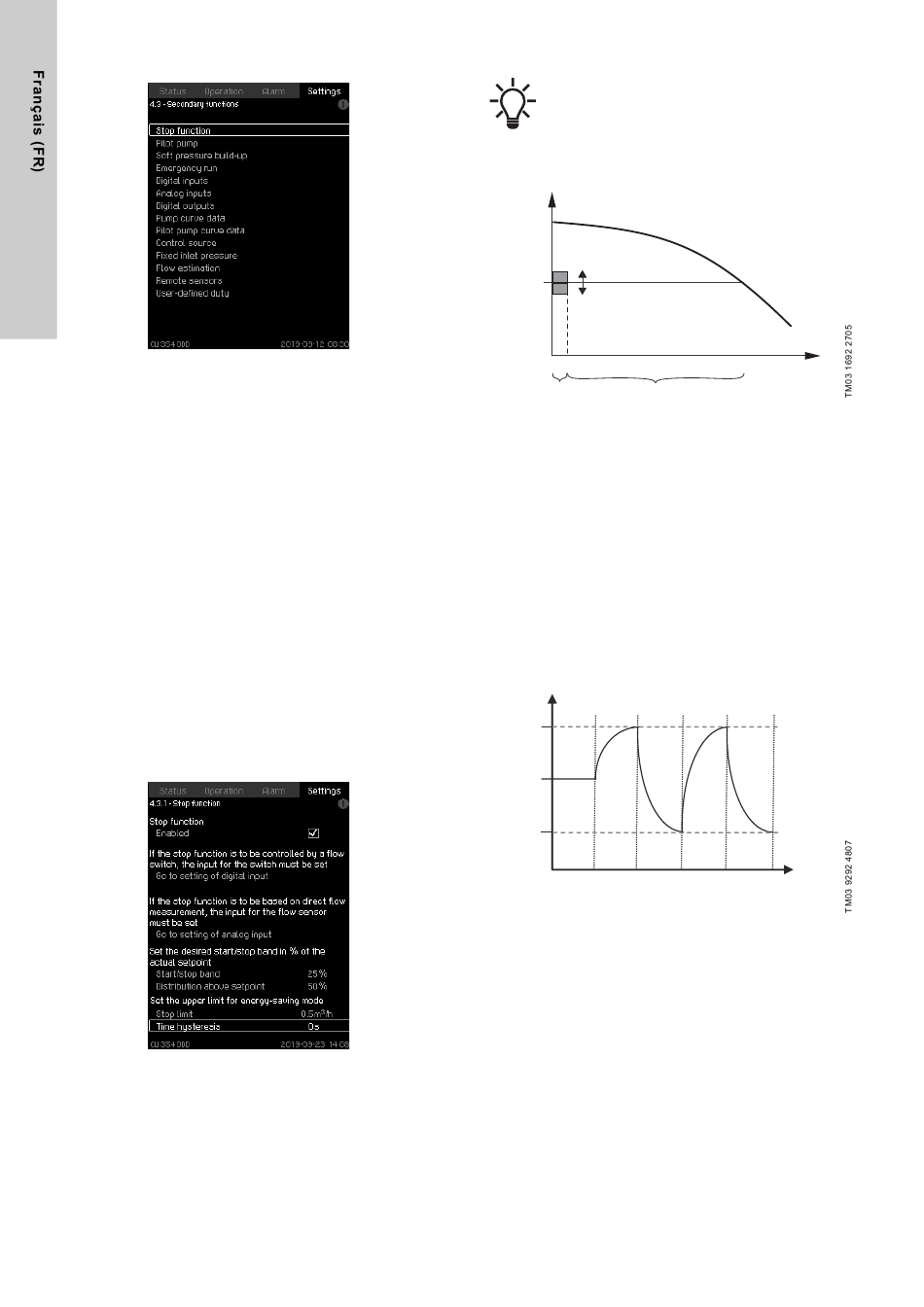

Fig. 68 Fonctions, secondaires
Description
Dans cet écran, vous pouvez régler les fonctions secondaires
relatives au fonctionnement normal du groupe. Les fonctions
secondaires offrent des fonctionnalités supplémentaires.
L'écran permet d'ouvrir les écrans spécifiques suivants :
•
Fonction Arrêt (4.3.1)
•
Pompe pilote (4.3.2)
•
Montée en pression progressive (4.3.3)
•
Entrées digitales (4.3.7)
•
Entrées analogiques (4.3.8)
•
Sorties digitales (4.3.9)
•
Sorties analogiques (4.3.10)
•
Fonctionnement Urgence (4.3.5)
•
Données de la courbe pilote (4.3.18)
•
Données courbe pompe (4.3.19)
•
Source de régulation (4.3.20)
•
Pression d'entrée fixe (4.3.22)
•
Estimation du débit (4.3.23)
•
Fonctionnement réduit (4.3.24)
•
Capteurs à distance
(4.3.25).
8.7.21 Fonction Arrêt (4.3.1)
Fig. 69 Fonction Arrêt
Description
La fonction est généralement utilisée pour arrêter la dernière
pompe en cas de consommation nulle ou très faible.
But de la fonction :
•
économiser de l'énergie
•
éviter l'échauffement des garnitures mécaniques causé par
une forte friction mécanique qui est le résultat d'un manque de
refroidissement par le liquide pompé
•
éviter l'échauffement du liquide pompé
36
Lorsqu'une pompe pilote est connectée au groupe,
les paramètres de la fonction d'arrêt sont valables
pour la pompe pilote et non pour la pompe principale,
car la pompe pilote sera la dernière pompe en fonc-
tionnement.
La description de la fonction d'arrêt s'applique à tous les groupes
DDD.
H
Bande de démarrage/
Hconsigne
d'arrêt
Qmin
Fonctionnement normal
Fig. 70 Bande de démarrage/d'arrêt
Lorsque la fonction d'arrêt est activée, le fonctionnement est sur-
veillé en permanence pour détecter un faible débit. Lorsque le CU
354 ne détecte aucun débit ou détecte un bas débit (Q < Qmin), il
passe d'un fonctionnement à pression constante à la commande
marche/arrêt de la dernière pompe en fonctionnement.
Avant de s'arrêter, la pompe augmente la pression jusqu'à une
valeur correspondant à Hconsigne plus (distribution au-delà du
point de consigne / 100) x bande marche/arrêt. La pompe redé-
marre lorsque la pression a atteint Hconsigne moins (100-distri-
bution au-delà du point de consigne) / 100 x bande marche/arrêt.
Voir fig. 71. La bande marche/arrêt peut être distribuée autour du
point de consigne.
A
B
Arrêt
Démar-
rage
Arrêt : Hconsigne + 0,5 x bande marche/arrêt
Démarrage : Hconsigne - 0,5 x bande marche/arrêt
Fig. 71 Fonctionnement marche/arrêt
Le débit est estimé par le CU 354 lorsque la pompe est à l'arrêt.
Tant que le débit est inférieur à Qmin, la pompe fonctionne en
marche/arrêt. Si le débit est augmenté au-dessus de Qmin, la
pompe revient à un fonctionnement normal, Hconsigne.
Hconsigne est égal au point de consigne réel. Voir paragraphe
Points de consigne
(1.2.2).
Q
A : Fonctionnement normal
B : Surpression
C : Arrêt
C
B
C
