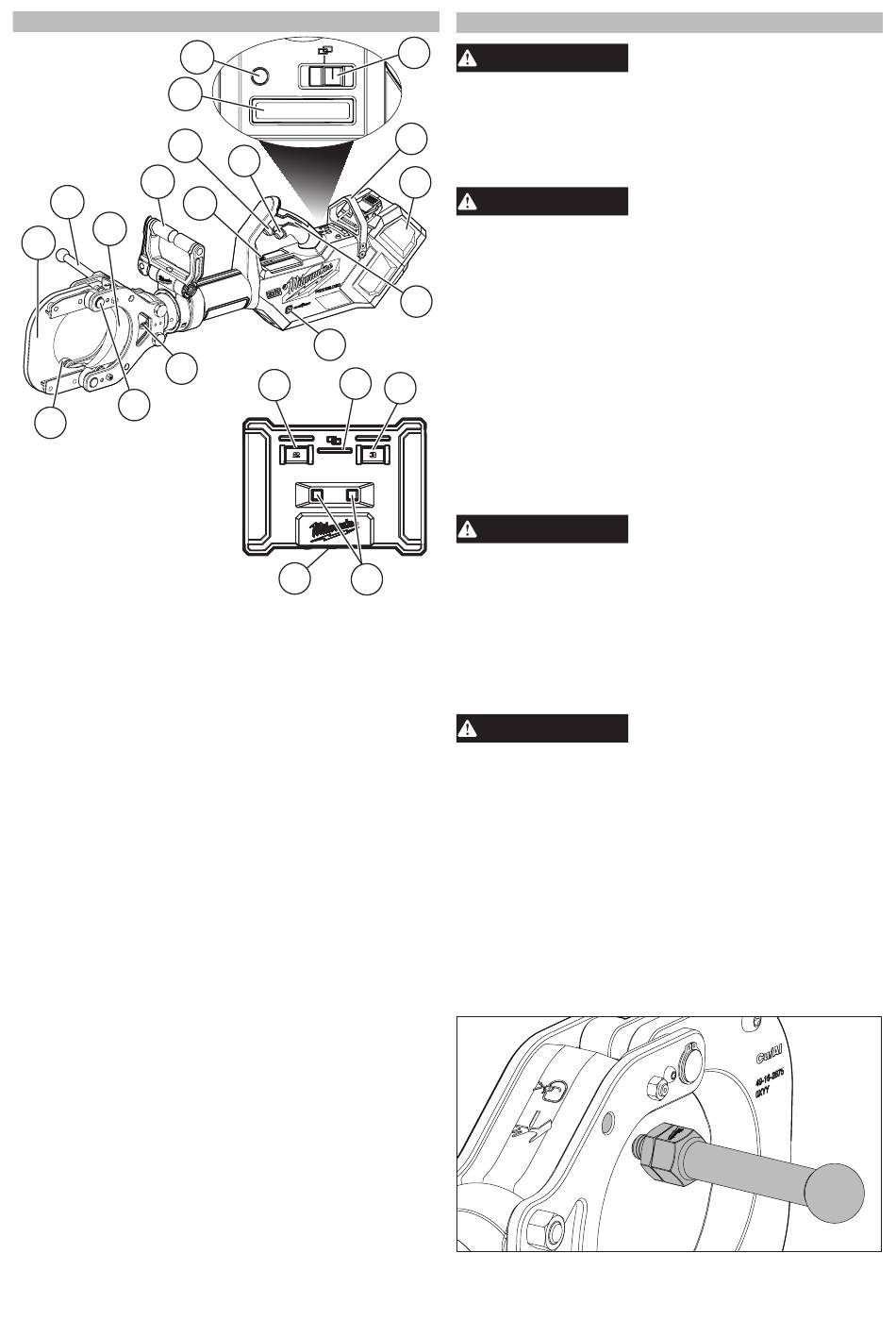

DESCRIPCION FUNCIONAL
8
6
4
2
3
1
15
16
17
1. Hoja fija
2. Pasador esférico de
puesta a tierra con
clasificación nominal
3H
3. Hoja de carnero
4. Empuñadura en "D" /
gancho delantero
5. Botón de liberación
manual
6. Gatillo
7. Gatillo de liberación
8. Luz LED tipo faro
9. Botón de bloqueo
remoto
10. Selector de modo
11. Gancho trasero
12. Puerta de
compartimento de
pilas
13. Empuñadura
14. Luz LED ONE-KEY™
15. Tornillo de hoja de
carnero
9
7
5
14
19
18
22
21
16. Palanca de cilindro
retenedor de
mordaza / anillo de
retención
17. Perilla de bloqueo
de mordaza
delantera
18. Botón 2
19. Luz LED de
conexión
20. Indicadores de
corte remoto
21. Botón 3
22. Interruptor de
encendido de
control remoto
10
ADVERTENCIA
para ella. Para instrucciones específicas sobre
cómo cargar, lea el manual del operador sumin-
istrado con la cargador y la batería.
11
Como se inserta/quita la batería en la
12
ADVERTENCIA
esté en uso.
Para inserta la batería:
1. Levante el pestillo del compartimiento de las
baterías y abra el compartimento.
13
2. Deslice la batería dentro de la herramienta.
Asegúrese de que se fije firmemente en su lugar.
3. Cierre el compartimento de la batería y vuelva a
cerrar el pestillo.
Para quitar la batería:
20
1. Levante el pestillo del compartimiento de las
baterías y abra el compartimento.
2. Oprima los botones de liberación y jale la batería
para sacarla de la herramienta.
3. Cierre el compartimento de la batería y vuelva a
cerrar el pestillo.
ADVERTENCIA
mendados para esta herramienta. El uso de ac-
cesorios no recomendados podría resultar
peligroso.
Instalación del pasador esférico de puesta
a tierra con clasificación nominal 3H
El pasador esférico (Cat. No. 14-20-9400) tiene una
clasificación nominal de 3H y se recomienda para su
uso con los Cat. No. 2875R de MILWAUKEE.
ADVERTENCIA
adecuada, el usuario debe definir la corriente de
falla disponible para, posteriormente, seleccionar
los componentes de puesta a tierra correctos y
armarlos (por ejemplo, el pasador esférico, el
cable de puesta a tierra, la ferrule, la pinza, etc.)
De conformidad con lo dispuesto en las normas
y los códigos correspondientes. No seguir el
procedimiento de puesta a tierra correcta podrá
ocasionar un arco eléctrico o representar un
riesgo de descarga eléctrica.
Instale el pasador esférico de puesta a tierra en una
de las cuatro posiciones disponibles en el cabezal de
corte cuando sea necesario poner la herramienta a
tierra. Apriete a mano de forma segura.
22
ENSAMBLAJE
Recargue la batería sólo con
el cargador especificado
herramienta
Siempre retire la batería cada
vez que la herramienta no
Utilice únicamente acceso-
rios específicamente reco-
Para garantizar que se
cuenta con la puesta a tierra
