Fonctions PROFIBUS DP-V1
I
9
Caractéristiques des variateurs SEW
0 0
9.2
Caractéristiques des variateurs SEW
52
Les interfaces bus de terrain SEW pour PROFIBUS DP-V1 présentent toutes les
mêmes caractéristiques de communication avec l'interface DP-V1. En général, les
entraînements sont pilotés par un maître C1 via des données-process cycliques, selon
le protocole DP-V1. Le maître C1 (généralement un API) peut en outre utiliser, pour
l'échange cyclique de données, un canal-paramètres MOVILINK
tuer des fonctions de paramétrage en liaison avec l'interface DFS12B. Le maître C1
accède aux participants de la couche inférieure via le canal DP-V1-C1, à l'aide des
fonctions READ et WRITE.
Parallèlement à ces deux canaux de paramétrage, il est possible de réaliser deux
canaux supplémentaires ; ceux-ci permettront par exemple au premier maître C2 de lire
des paramètres en les visualisant et à un second maître C2 de configurer l'entraînement
®
via MOVITOOLS
MotionStudio sous la forme d'un bloc-notes.
C1-Master
DP:

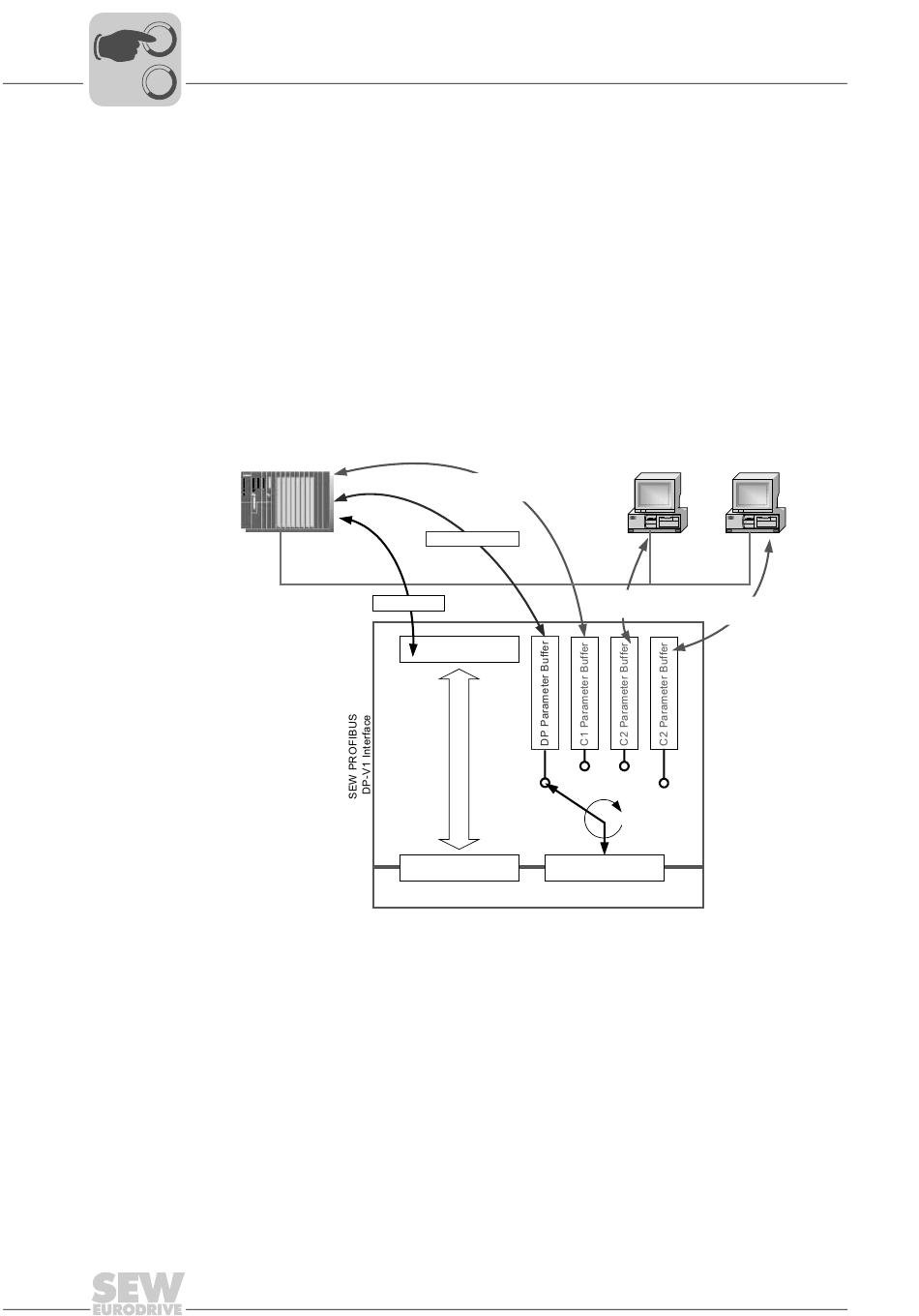

Fig. 3 : Canaux de paramétrage avec PROFIBUS DP-V1
Manuel Interface bus de terrain DFS12B PROFIBUS avec PROFIsafe pour MOVIDRIVE® MDX61B
Acyclic DP-V1
C1 Services
DP:
8 Byte Param
PD
Cyclic IN/Out
Process Data
Parameter Buffer
Drive System
®
8 octets pour effec-
C2-Master
C2-Master
PROFIBUS DP-V1
Acyclic DP-V1
Acyclic DP-V1
C2 Services
C2 Services
cyclic
61535AXX
