Instructions de montage et d'installation
6

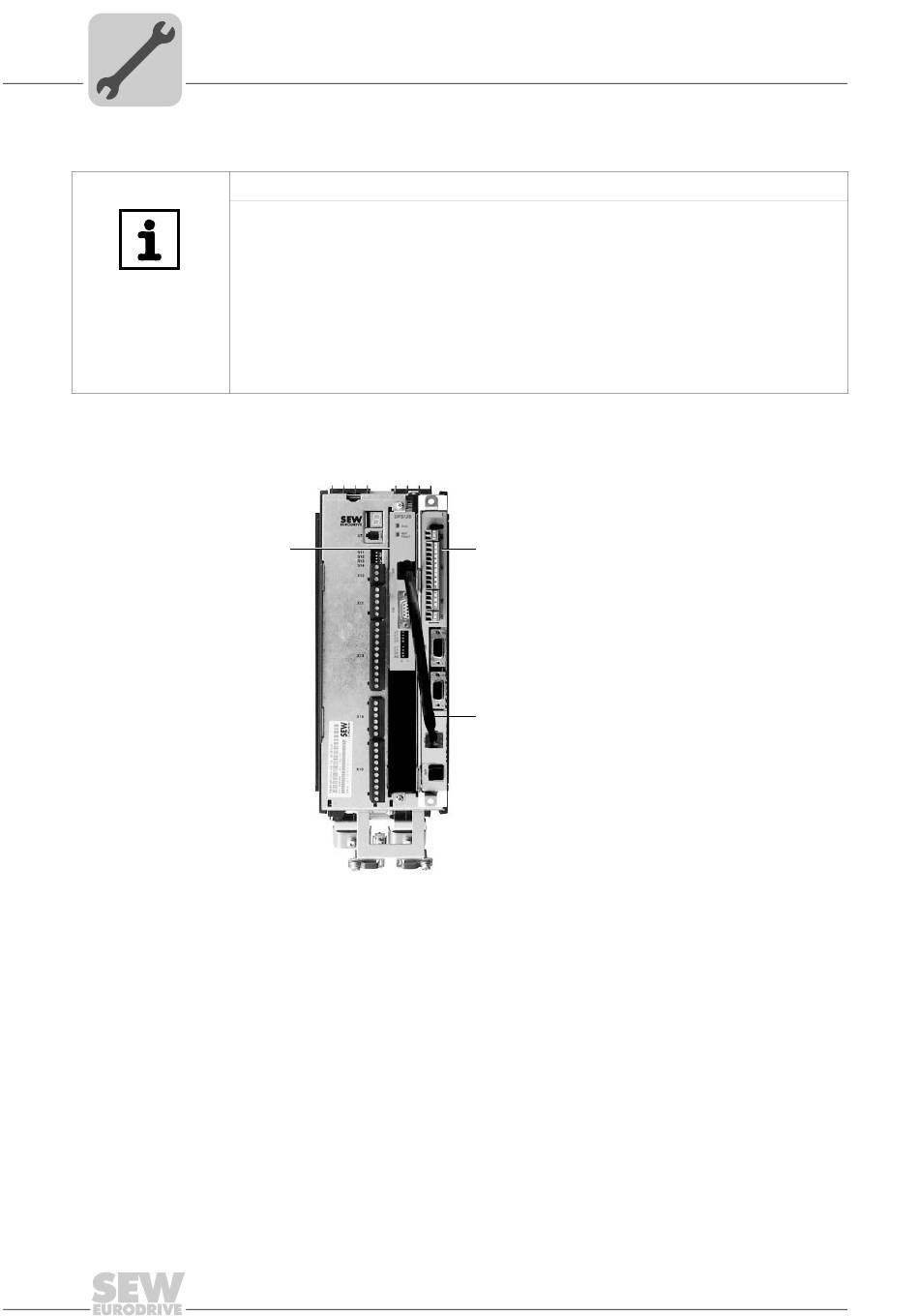

Montage des cartes option DFS12B / DCS21B dans le MOVIDRIVE®
6.2
Montage des cartes option DFS12B / DCS21B dans le MOVIDRIVE
16
REMARQUES
•
L'option DCS21B peut être utilisée uniquement en combinaison avec l'inter-
face bus de terrain DFS12B. Dans ce cas, l'option DCS21B doit être insérée
dans le logement pour carte extension et l'option DFS12B dans le logement
pour carte bus de terrain.
•
L'option DCS21B n'est compatible qu'avec les MOVIDRIVE
tailles 1 à 6, pas avec la taille 0.
•
Le câble préconfectionné DAE34B (référence 1821 307 3) sert de liaison bus
CAN entre les borniers X86 de la DCS21B et X31 de l'option DFS12B. Le câble
DAE34B est compris dans la fourniture de l'option DCS21B.
MOVIDRIVE
DFS12B
Manuel Interface bus de terrain DFS12B PROFIBUS avec PROFIsafe pour MOVIDRIVE® MDX61B
®
MDX61B
DCS21B
DCS21B/31B
DAE34B
®
MDX61B
®
MDX61B des
64281AXX
