Echange de données entre maître PROFIBUS et option DFS12B
8
Fonctionnement avec PROFIBUS DP
Ce chapitre décrit les principes de fonctionnement du variateur avec PROFIBUS DP.
8.1
Echange de données entre maître PROFIBUS et option DFS12B
L'échange de données entre le maître PROFIBUS et l'option DFS12B s'effectue via
PROFIBUS DP, représentant également le "canal gris" (canal traditionnel) pour l'appli-
cation sécurisée. Les télégrammes DP transmis contiennent donc les informations
standard pour le fonctionnement classique du MOVIDRIVE
le télégramme de sécurité PROFIsafe. Selon la configuration choisie, ce sont au maxi-
mum les données de sécurité PROFIsafe, le canal-paramètres et les données-process

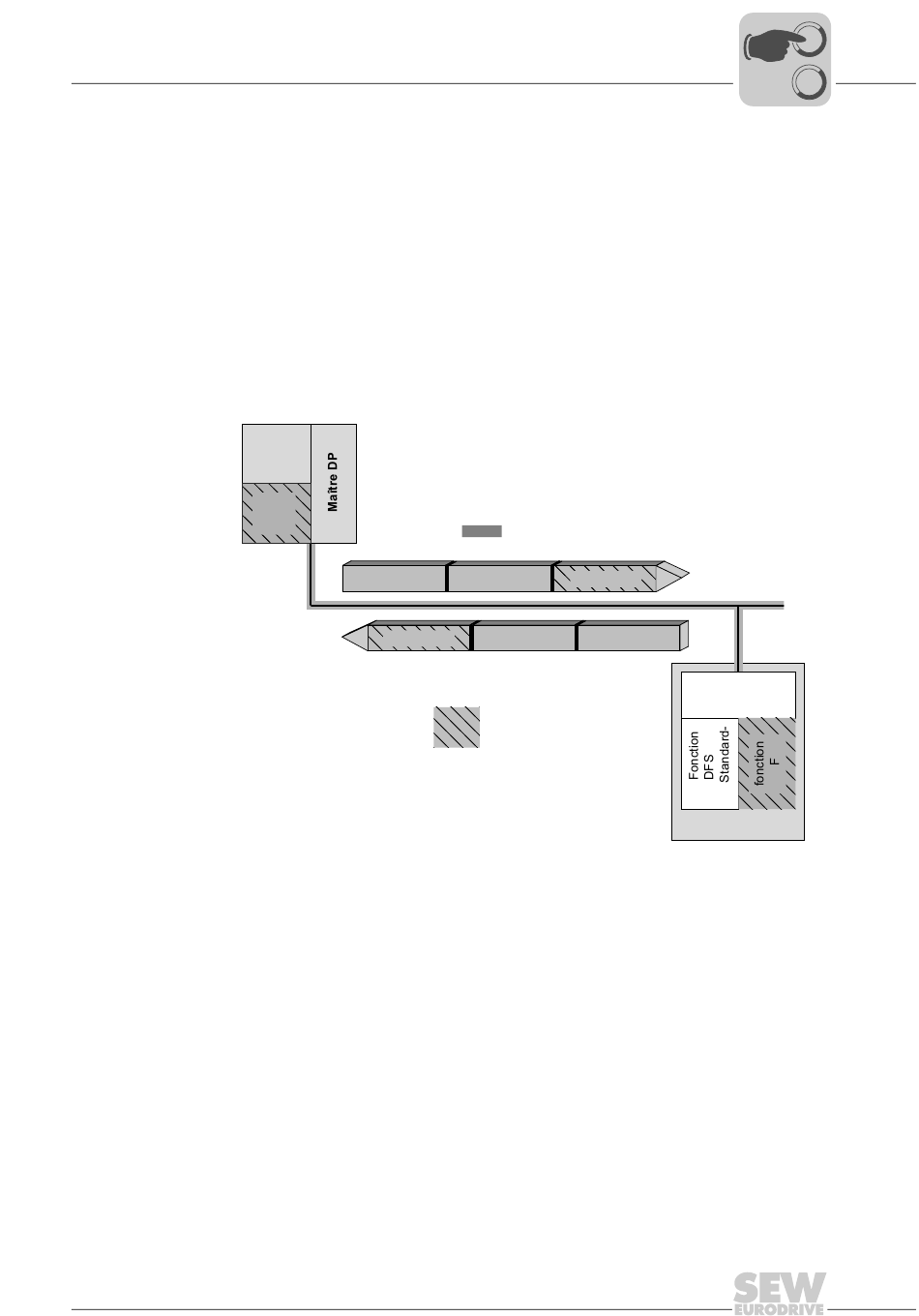

qui sont échangées entre le maître PROFIBUS DP et la DFS12B (illustration suivante).
Manuel Interface bus de terrain DFS12B PROFIBUS avec PROFIsafe pour MOVIDRIVE® MDX61B
Fonctionnement avec PROFIBUS DP
CPU
standard
CPU
F
DP
PROFIsafe
®
PROFIBUS DP
"canal gris"
Param
PROFIsafe
Param
DP
sécurisé
I
0 0
B dans PROFIBUS DP et
Esclave DP
PROFIBUS
DFS
61064AFR
8
35
