Ranuradora a rodillos combinada 975
Operación de la ranuradora a
rodillos combinada 975 con tubos
instalados
ADVERTENCIA
Ranure solamente en forma manual cuando tra-
baje con tubos ya instalados. No utilice aparatos
eléctricos, tales como taladros o herramientas de
impacto, cuando desea impulsar la ranuradora a
rodillos sobre un tubo instalado. Si usa aparatos
eléctricos puede dañar la ranuradora y aumenta
el riesgo de lesiones.
No use ropa suelta cuando haga funcionar la ranu-
radora a rodillos. Mantenga abrochadas las mangas
y chaqueta. No estire el cuerpo sobre la máquina
o el tubo para alcanzar algo. La ropa suelta se
puede enmarañar en las piezas giratorias y causar
lesiones por aplastamiento.
Mantenga las manos alejadas de los rodillos ranu-
radores. No ranure tubos más cortos de lo especi-
ficado. No use guantes sueltos. Los dedos pueden
quedar aplastados entre los rodillos ranuradores o
entre un rodillo y el tubo.
Mantenga las manos alejadas de los extremos del
tubo. No meta las manos dentro del tubo. Se podría
enganchar y cortar en una rebaba o borde filoso.
Siempre use protección para los ojos para evitar
que les entren objetos extraños o suciedad. Use
calzado con puntera de acero para protegerse con-
tra tubos que se caen o aparatos que se vuelcan.
Cuando trabaje con tubos ya instalados, use un
casco.
Haga funcionar la ranuradora a rodillos de acuerdo
con las instrucciones de funcionamiento, para
reducir el riesgo de lesiones debidas a volcamiento
de aparatos, aplastamiento, golpes y otras causas.
Selección y ajuste del diámetro en la
ranura
AVISO
Como todos los tubos tienen características di-
ferentes, siempre debe labrar una ranura de prueba antes
de iniciar el trabajo del día o cuando cambie a otro tubo
de distinto diámetro, cédula o material. El calibre de fijación
del diámetro en la ranura es solamente una aproximación
y es necesario medir el diámetro en la ranura para confir-
mar que tiene el tamaño correcto.
1. Confirme que el equipo y el tubo estén correcta-
mente instalados. Si el tubo no se ha preparado
correctamente, puede afectar la exactitud del calibre
de profundidad. El rodillo ranurador debe topar con-
tra el tubo.
64
2. Ajuste el calibre de profundidad de la ranura para que
la marca correcta en el calibre esté debajo de la ca-
beza del tornillo de ajuste (Figura 15 A). El calibre de
profundidad está diseñado para usarse con el tubo.
Para ranurar tubos de cobre, vea la sección Selección
del diámetro en la ranura para tubos de cobre.
3. Haga girar el tornillo de ajuste hacia la derecha hasta
que la cabeza tope la marca en el calibre de profun-
didad. Gire el calibre de profundidad hasta obtener la
posición de ranurado (Figura 15 B). Si el calibre no
está en la posición de ranurado, no podrá efectuarse
el ranurado y se podría dañar.

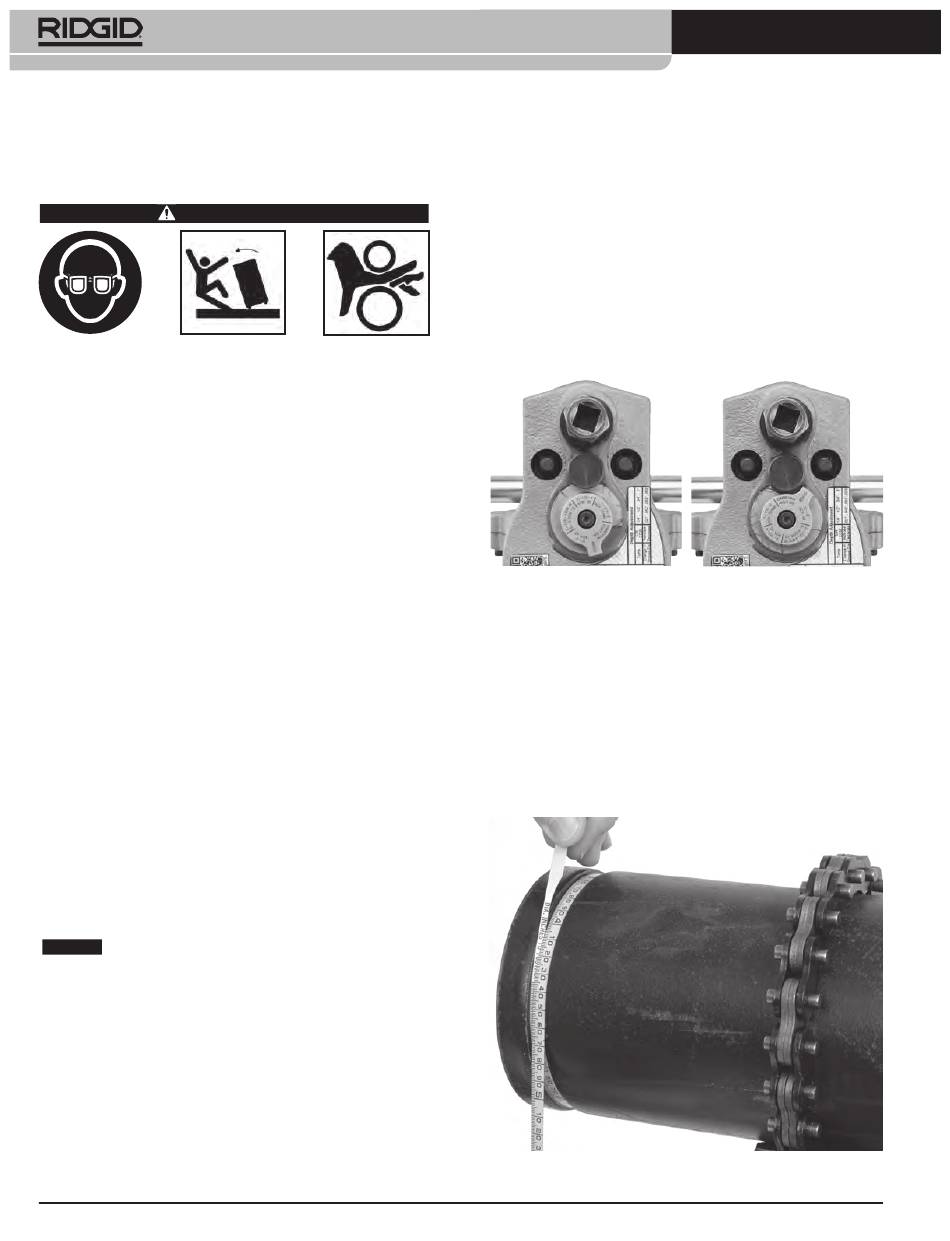

Figura 15 A – Coloque la
marca correcta del calibre
debajo de la cabeza del
tornillo de ajuste.
4. Prepare una ranura de prueba (siga los pasos indica-
dos en la sección Formación de la ranura).
5. Mida el diámetro en la ranura. El mejor método usa
una cinta de diámetros (vea la sección Equipo opcio-
nal). Con la cinta en la ranura, ajústela bien para que
rodee la circunferencia. La cinta debe estar asentada
y aplanada contra el fondo de la ranura. Lea el diá-
metro en la ranura (Figura 16).
Figura 16 – Medición del diámetro en la ranura con la
cinta de diámetros
Figura 15 B – Calibre en la
posición de ranurado
999-998-995.10_REV D
