Réglage du diamètre de rainure pour
tuyaux en cuivre
La jauge de profondeur ne pourra pas être utilisée lors de
l'utilisation de la rainureuse Combo 975 pour le rainurage
des tuyaux en cuivre, car elle donnerait des diamètres de
rainure erronés.
1. Tournez la vis d'avancement en sens horaire pour
amener le galet de rainurage contre le diamètre
extérieur du tuyau, puis ajoutez-y un quart de tour
de plus. Il sera peut-être nécessaire de tourner la vis
de réglage en sens antihoraire pour la desserrer suf-
fisamment pour permettre au galet de rainurage de
toucher le tuyau. A ce point, le tuyau et la rainureuse
devrait être solidaire l'un de l'autre.
2. Assurez-vous que la jauge de profondeur de rainure
se trouve en position de rainurage (Figure 10B).
3. Tournez la vis de réglage jusqu'à ce qu'elle arrive à
fleur du carter supérieur de la rainureuse.
4. Consultez le Tableau B pour trouver le diamètre et
type de tuyau à rainurer, puis ramenez la vis de
réglage le nombre de tours correspondants. Par
exemple pour un tuyau en cuivre série L de 4 po,
ramenez la vis de réglage de 1¼ tours.
Réglage de profondeur pour le rainurage des tuyaux
en cuivre (nombre de tours de vis de réglage)
Dia.
K
2-2.5"
/
7
8
3"
1
/
1
16
4"
1
/
1
4
5"
1
/
1
2
6"
1
/
13
16
8"
2
/
1
2
Tableau B – Réglage de profondeur pour le rainurage des
tuyaux en cuivre
5. Allez au n° 4 de la rubrique « Réglage et vérification
du diamètre de rainure ».
Conseils pratiques visant l'alignement
de la rainureuse Combo 975
Le problème principal que rencontre les utilisateurs lors
du rainurage est que le tuyau part en « spirale » et «
s'échappe » de l'arbre de transmission ou qu'il ne suit pas
l'alignement voulu. Pour assurer un alignement approprié,
il est nécessaire de suivre l'ensemble des instructions.
Si, même après avoir suivi l'ensemble des instructions,
le tuyau continue à s'échapper de l'alignement prévu, il
existe plusieurs autres options qui permettront d'améliorer
la situation.
999-998-995.10_REV D
L
M
DWV
/
/
/
7
5
5
8
8
8
1
/
1
/
1
/
1
1
1
16
16
16
1
/
1
/
1
/
1
1
1
4
4
8
1
/
1
/
1
/
1
1
1
2
2
2
1
/
1
/
1
/
3
3
3
4
4
4
2
/
2
/
2
/
3
1
1
8
8
8
Rainureuse à galets Combo 975
• Augmentez légèrement le déport du tuyau vers
l'utilisateur (augmentation de ½ degré à 1 degré)
(Figure 9).
• L'utilisateur risque d'avoir à appuyer légèrement sur
le tuyau en cours de rainurage pour qu'il maintienne
son alignement. Ceci n'est généralement nécessaire
que pour les courtes longueurs de tuyau. Pour ce
faire, l'utilisateur doit porter des gants de cuir en
bon état et enrouler sa main autour du milieu du
tuyau comme indiqué à la Figure 13. Ceci risque de
nécessiter l'arrimage au sol du support du système
d'entraînement ou fileteuse utilisé afin d'éviter leur
déplacement en cours d'opération. Pour éviter les
risques d'écrasement, éloignez votre main du galet
de rainurage et de l'extrémité du tuyau, puis ne tentez
pas de rainurer des tuyaux plus courts qu'indiqué.

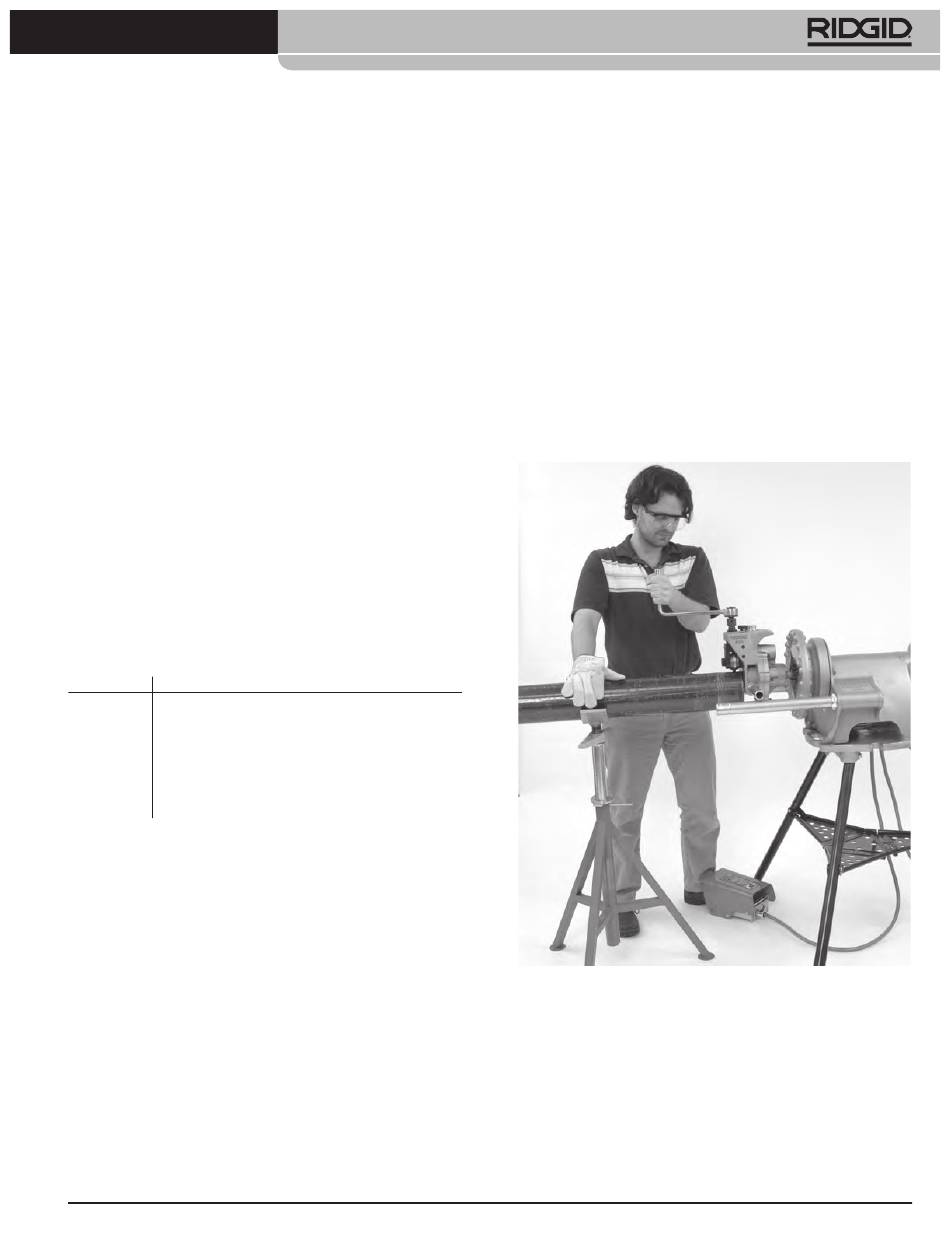

Figure 13 – Appuyer sur le tuyau en cours de rainurage
pour maintenir son alignement
