en acier inoxydable peut servir à soigneusement nettoyer
le jeu de galets lors de changement de matières.
4. Assurez-vous que le système d'entraînement ou la
fileteuse utilisé a été inspecté comme indiqué dans
son manuel. Vérifiez la présence d'une pédale de
commande et assurez-vous que le commutateur
FOR/OFF/REV est en position « OFF ». Préparez le
système d'entraînement ou la fileteuse comme indi-
qué dans son manuel. Vérifiez la stabilité de l'appareil
et du support pour vous assurer qu'ils n'oscillent pas.
5. Ouvrez le mandrin du système d'entraînement ou de
la fileteuse entièrement.
6. Assurez-vous que la rainureuse Combo 975 a été ins-
pectée et que le jeu de galets appropriés est installé.
Montage de la rainureuse Combo 975
sur système d'entraînement RIDGID 300
1. Si le système d'entraînement utilisé est équipé d'un
chariot ou autre accessoire, enlevez-les. Assurez-vous
que les bras de soutien du système d'entraînement
sont entièrement déployés et en position fixe.
2. Positionnez les bras de soutien de la rainureuse sur
les bras de soutien du système d'entraînement et
engagez l'extrémité de l'arbre de transmission de la
rainureuse dans son mandrin. Fermez et serrez le
mandrin du système d'entraînement sur ls plats de
l'arbre de transmission de la rainureuse. Assurez-
vous que l'arbre de transmission est bien centré dans
le mandrin. Lancez le volant du mandrin en sens
antihoraire à plusieurs reprises pour serrer l'arbre de
transmission à fond (Figure 3).

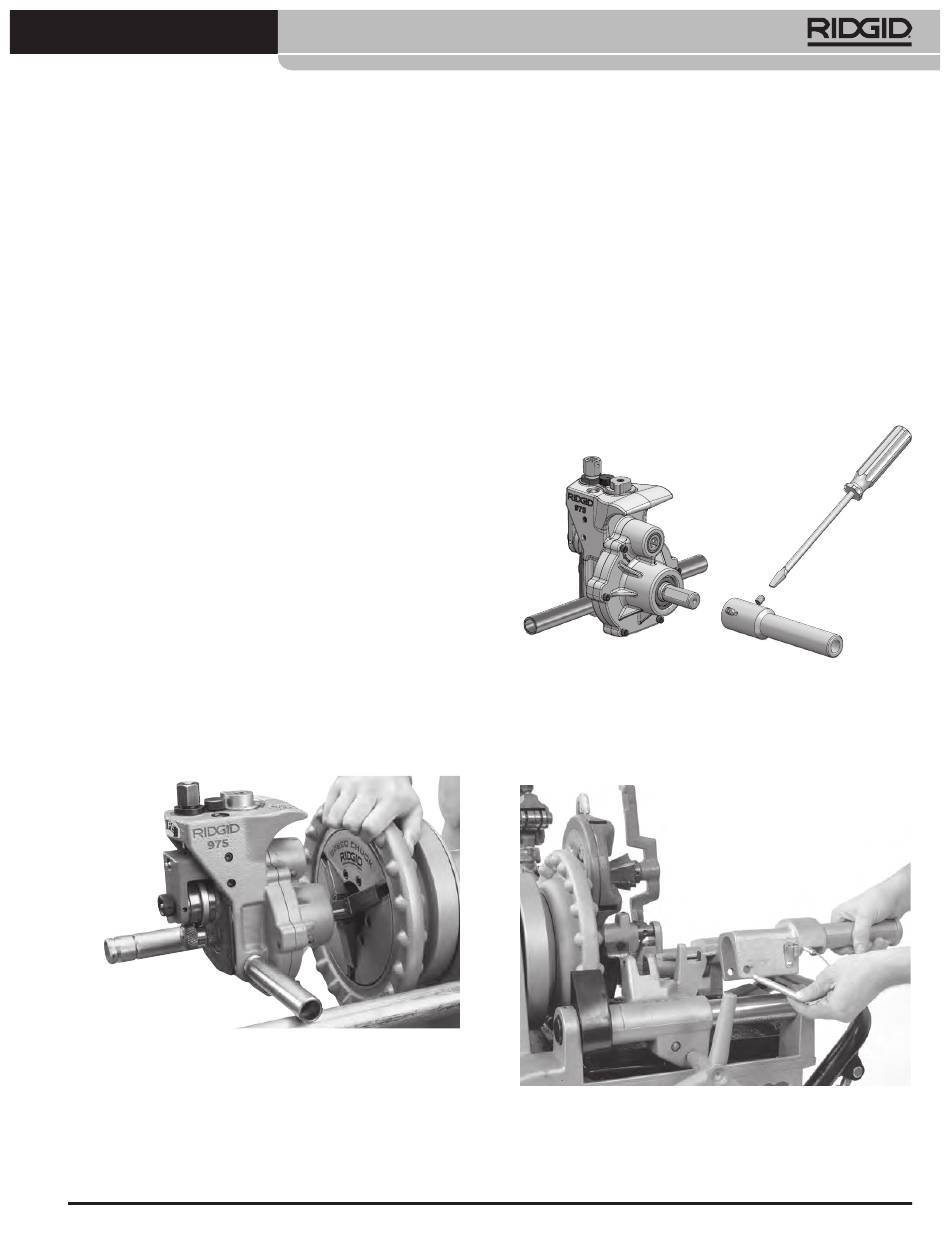

Figure 3 – Engagement de la rainureuse Combo 975 dans le
mandrin d'un système d'entraînement type 300
Montage de la rainureuse Combo 975 sur
fileteuse RIDGID 300 Compact
Le montage de la rainureuse Combo 975 sur une file-
teuse 300 Compact nécessite l'utilisation d'un adaptateur
(réf. catalogue : 67662). Cet adaptateur permet de cor-
999-998-995.10_REV D
Rainureuse à galets Combo 975
rectement positionner la rainureuse Combo 975 vis-à-vis
de la fileteuse et son support pour permettre le rainurage
de toutes les sections de tuyau prévues. Ne tentez pas
de monter la rainureuse Combo 975 sur d'autre type de
fileteuse, car cela pourrait entraîner son renversement
ou autres problèmes.
1. Montez l'adaptateur d'arbre de transmission sur l'arbre
de la rainureuse (Figure 4). Serrez ses vis de blocage
à fond contre les plats de l'arbre de la rainureuse.
2. Amenez le chariot de la fileteuse 300 Compact aussi
près de son mandrin que possible. Eloignez le coupe-
tubes, l'alésoir et la tête de filière de l'utilisateur pour
qu'ils ne gênent pas. Positionnez le cône de l'alésoir
à l'intérieur de la tête de filière.
Figure 4 – Installation de l'adaptateur d'arbre de
transmission
3. Engagez la bride de l'adaptateur sur l'extrémité des
rails de la 300 Compact come indiqué à la Figure 5,
puis engagez sa broche de retenue.
Figure 5 – Installation de la bride de l'adaptateur
4. Positionnez les bras de soutien de la 975 sur les
bras de l'adaptateur avec l'arbre de transmission de
l'adaptateur dans le mandrin de l'appareil. Fermez
31
