Tornillo de
alimentación
Bloque corredizo
Eje del rodillo ranurador
Cubierta
protectora
Rodillo de
mando
Placa de
cubierta
Trinquete

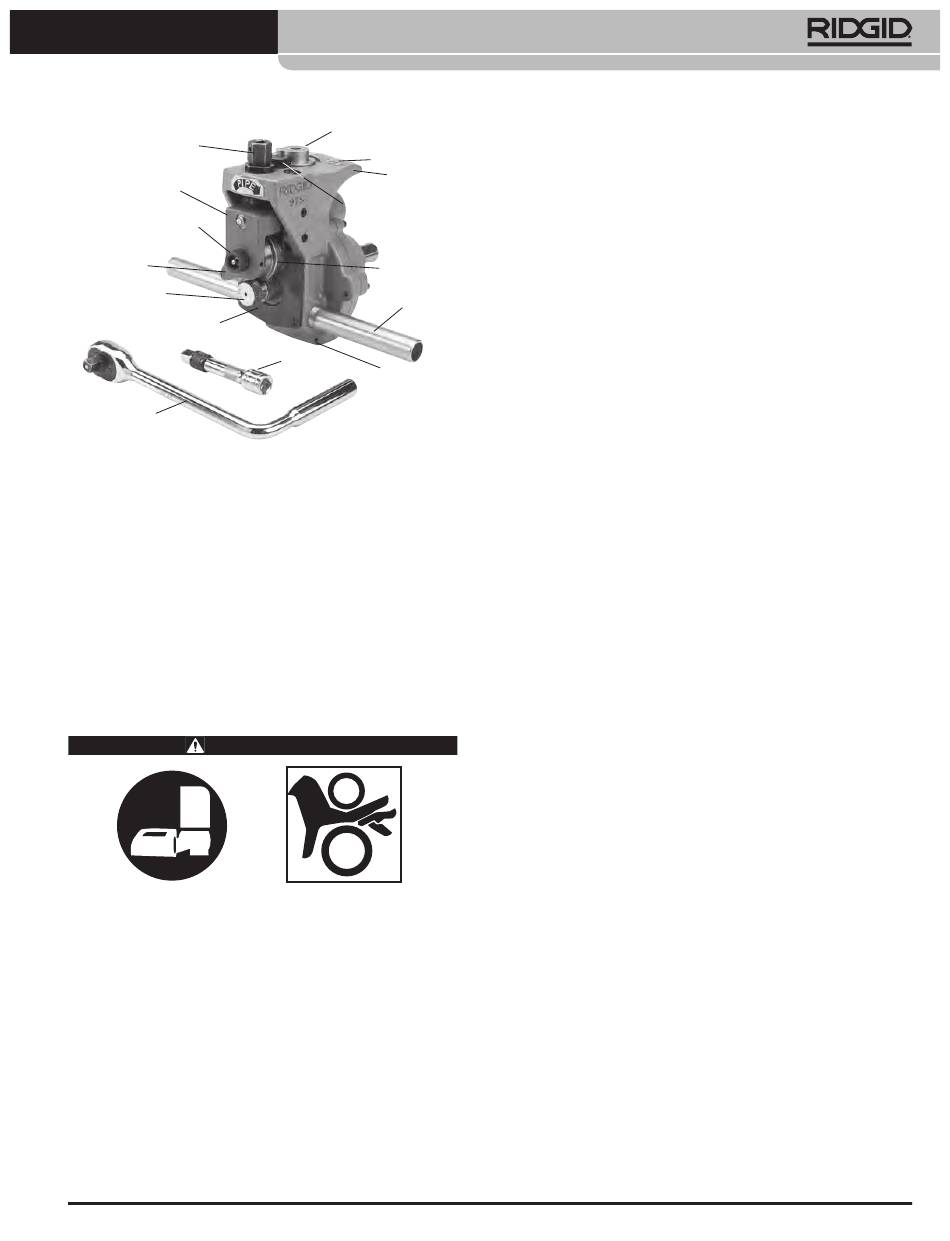

Figura 1 – Ranuradora a rodillos combinada 975
Equipo estándar
Rodillos ranuradores y de mando para tubos de 1¼" a 6"
de cédula 10 y 40
Llave de trinquete (de ½ pulgada) con botón de desen-
ganche
Eje de extensión bloqueable
Brazos de soporte
Calibre de profundidad incorporado
Inspección de la ranuradora a
rodillos
ADVERTENCIA
Antes de cada uso, revise la ranuradora a rodillos
y corrija cualquier problema existente con el fin de
reducir el riesgo de lesiones graves por aplasta-
miento u otras causas, y para impedir que se dañe
la ranuradora.
No utilice esta ranuradora a rodillos si el accio-
namiento motorizado o la roscadora no tienen un
interruptor de pie.
1. Si la ranuradora está instalada en un accionamien-
to motorizado o una máquina roscadora, asegure
que la máquina esté desenchufada y con el con-
mutador REV/OFF/FOR en posición OFF. Haga la
inspección y el mantenimiento del accionamiento
motorizado o la roscadora según se indica en el
999-998-995.10_REV D
Calibre de profundidad
de la ranura
Código QR
Mango
Tornillo de ajuste
Rodillo
ranurador
Brazo de soporte
Extensión
Base
Ranuradora a rodillos combinada 975
manual del operario respectivo. Si no se hace la
inspección y mantenimiento de los equipos correc-
tamente, pueden producirse lesiones graves y daños
a la propiedad. Asegure que el interruptor de pie esté
presente y que funcione bien. No utilice esta ranura-
dora a rodillos si no cuenta con un interruptor de pie.
2. Limpie la ranuradora a rodillos para quitarle el aceite,
grasa o suciedad, incluyendo el mango y la llave de
trinquete usado para activar la ranuradora a rodillos.
Esto facilita la inspección y ayuda a prevenir que
la ranuradora o el trinquete se le resbalen de las
manos durante el uso.
3. Asegure que los brazos de soporte estén bien ajus-
tados en el alojamiento de la ranuradora a rodillos.
4. Inspeccione la ranuradora a rodillos para verificar que
no tenga ninguna pieza quebrada, faltante, mal colo-
cada o trabada, ni presente ninguna condición que
impida el funcionamiento seguro y normal. Asegure
que el rodillo ranurador y el eje de mando puedan
girar sin trabarse.
5. Inspeccione la cubierta protectora del rodillo, que debe
estar presente y en buenas condiciones. Vea la Figura
2. No haga funcionar la ranuradora sin la cubierta
protectora.
6. Verifique que está presente la etiqueta de adverten-
cias y que está bien adherida. Vea en la Figura 2 la
ubicación de la etiqueta de advertencias.
7 . Si la superficie moleteada del rodillo de mando está
sucia, límpiela con una escobilla de alambre. La sucie-
dad en la superficie moleteada puede hacer que el
tubo se resbale y dificultar la trayectoria del ranurado.
8 Inspeccione el rodillo ranurador y el eje de mando para
verificar que no tengan grietas, desgaste o algún otro
tipo de daño. Si el rodillo ranurador y el eje de mando
están dañados, se puede resbalar el tubo, formarse
ranuras de mala calidad, o fallar durante el uso.
9. Inspeccione la llave de trinquete y la extensión para
verificar su buen funcionamiento. El desplazamiento
del trinquete debe ser suave y uniforme en ambas
direcciones. Oprima el botón de desenganche al
centro del cabezal del trinquete y coloque el cabezal
sobre el tornillo de alimentación. El trinquete debe
quedar bien encajado. El trinquete también debe
quedar bien encajado en la extensión, y luego la
extensión debe encajarse bien en el cuadrado del
accionamiento manual en la parte de atrás de la
ranuradora a rodillos. Esto evita que el trinquete y la
extensión se suelten y se separen de la ranuradora
durante el uso. Si usa otro tipo de trinquete, llave o
extensión que no quedan bien encajados en la ranu-
