Rainureuse à galets Combo 975
• La boîte d'engrenages de la rainureuse Combo 975
est lubrifiée à vie et ne nécessitera aucun graissage
supplémentaire tant qu'elle n'est pas ouverte.
Reportez-vous à la rubrique « Inspection » pour des ren-
seignements supplémentaires visant l'entretien.
Nettoyage
Nettoyez le moletage de l'arbre de transmission au moins
quotidiennement à l'aide d'une brosse métallique.
Remplacement des jeux de galets
AVIS IMPORTANT
Lors du remplacement des jeux de
galets, assurez-vous que les galets d'entraînement et
de rainurage sont appareillés. Des galets désappareillés
peuvent produire des rainures inappropriées et provoquer
des fuites.
Retirez la rainureuse du système d'entraînement ou de la
fileteuse, puis posez-la sur un établi stable.
Outils nécessaires :
•
Clé plate de
/
po
3
8
•
Clé plate de
/
" po
3
32
•
Pince à circlips externe de 0,070 po
Dépose et installation du galet d'entraînement
1. Retirez les 6 vis de retenue du carter arrière de l'ap-
pareil.

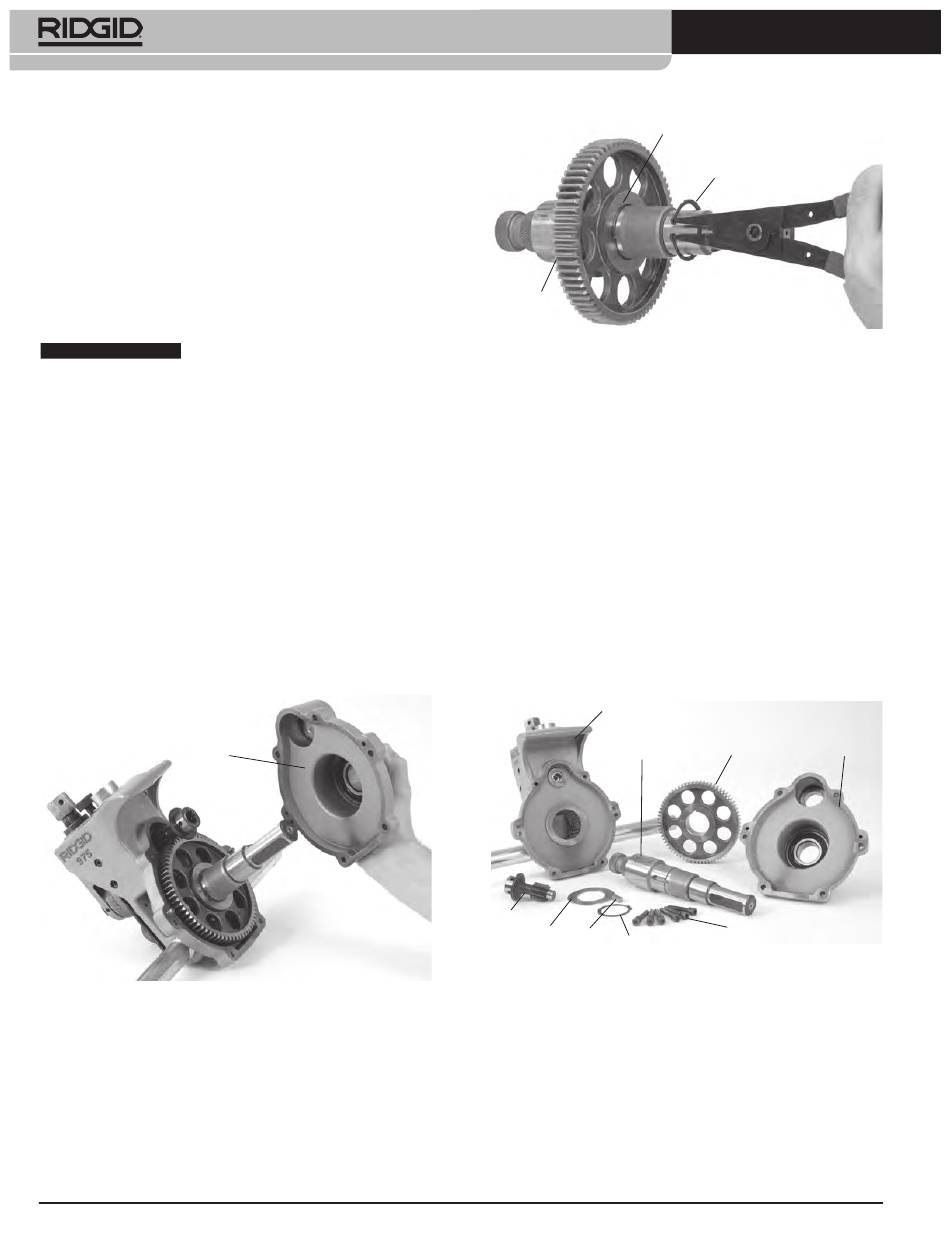

2. Déposez le carter arrière (Figure 18).
carter arrière
Figure 18 – Dépose du carter arrière
3. Retirez le pignon.
4. Retirez l'arbre de transmission par l'arrière de la rai-
nureuse Combo 975.
5. Retirez le circlip de l'arbre de transmission, puis retirez
la couronne (Figure 19).
42
Couronne
Butée
Figure 19 – Retrait du circlip
6. Retirez la clavette, puis la butée.
7 . Engagez la butée sur le nouvel arbre de transmission.
8. Mettez la clavette en place, puis installez la couronne.
9. Installez le circlip dans la rainure de l'arbre de trans-
mission.
10. Positionnez l'arbre de transmission dans le bâti de
l'appareil.
11. De la graisse risque de s'être échappée de la boîte
d'engrenages lors du remplacement de l'arbre de
transmission. Assurez-vous que les paliers et les
dents de la couronne sont suffisamment bien cou-
verts d'une graisse minérale de bonne qualité.
12. Installez le pignon et remontez le carter. Serrez les vis
à un couple de 12 à 16 ft-lbf.
Bâti
Arbre de
transmission
Pignon
Butée
Clavette
Circlip
Figure 20 – Eléments de la rainureuse Combo 975
Dépose et installation du galet de rainurage
1. Retirez la vis de blocage qui retient l'arbre du galet de
rainurage en place.
2. Retirez l'arbre du galet de rainurage du bloc coulis-
sant et retirez le galet de rainurage et la butée.
3. Introduisez la butée et le nouveau galet de rainurage
dans le bloc coulissant. Assurez-vous que le circlip à
l'intérieur du galet de rainurage est du côté du bâti et
Circlip
Couronne
Carter arrière
Vis
