transmission tourne bien en sen horaire en faisant
face au mandrin. Si l'appareil ne tourne pas dans le
bon sens, faites réparer l'appareil avant de l'utiliser
à nouveau.
• Mettez le commutateur à la position « OFF ». Avec
les mains sèches, débranchez l'appareil.
Préparation des tuyaux
AVIS IMPORTANT
Ce qui suit constitut des instruc-
tions généralisées. Respectez toujours les consignes
spécifiques de fabricant des raccords rainurés utilisés
en matière de la préparation des extrémités de tuyau.
Le non-respect des consignes du fabricant des raccords
rainurés risque de produire de mauvais raccords et pro-
voquer des fuites.
1. Coupez le tuyau à la longueur voulue. Notez la lon-
gueur minimale des tuyaux pouvant être rainurés en
fonction de leur section comme indiqué au Tableau A.
Le rainurage de longueurs de tuyau inférieures aux lon-
gueurs minimales indiquées augmenterait les risques
d'écrasement et d'enchevêtrement des membres.
Assurez-vous que l'extrémité du tuyau est coupée
d'équerre et qu'il ne présente aucunes bavures. Les
bavures risquent d'accrocher ou de couper les gants
ou les doigts en cours de rainurage. Certains moyens
de tronçonnage et d'importantes bavures peuvent nuire
à la qualité et au tracé des rainures. Ne tentez pas de
rainurer de tuyau qui a été coupé au chalumeau.
2. Les billes de soudure internes ou externes, ainsi que
d'éventuels plats ou coutures, doivent être meulées
à fleur sur au moins 2 po à partir de l'extrémité du
tuyau. Ne coupez pas les plats dans la zone du joint
car cela pourrait provoquer des fuites.
3. Eliminez toutes traces d'écaillage, de de crasse, de
rouille et autres contaminants sur au moins 2 po en
partant de l'extrémité du tuyau. Ces contaminants
peuvent boucher les molettes du galet d'entraînement
et nuire à l'avancement et au tracé du tuyau en cours
de rainurage.
Introduction des tuyaux dans la
rainureuse à galets
1. Assurez-vous que le commutateur du système d'en-
traînement ou de la fileteuse est en position « OFF ».
2. Assurez-vous de disposer d'un support adéquat
pour la longueur de tuyau à rainurer. Le Tableau
A indique la longueur maximale de tuyau pouvant
être rainuré à l'aide d'un seul porte-tubes. Toute
longueur supérieure à celle-ci devra être soutenue
par au moins deux porte-tubes. Un manque de sou-
tient peut provoquer le renversement et la chute du
999-998-995.10_REV D
Rainureuse à galets Combo 975
tuyau et de l'appareil. Ne pas rainurer de tuyaux plus
courts que la longueur minimale indiquée.
Longueur Longueur
Ø nom.
mini.
maxi.
1
8
36
1
/
8
36
1
4
1
/
8
36
1
2
2
8
36
2
/
8
36
1
2
3
8
36
3
/
8
36
1
2
Tableau A – Longueurs minimales et maximales des
tuyaux à rainurer à l'aide d'un seul porte-
tubes (toutes dimensions en pouces)
3. Positionnez les porte-tubes nécessaires devant la
rainureuse. Dans le cas des longueurs soutenues
par un seul porte-tubes, celui-ci doit être positionné
à un peu plus de la moitié de la longueur du tuyau
en partant du carter avant de la rainureuse. Pour les
longueurs de tuyau nécessitant plusieurs porte-tubes,
ceux-ci doivent être placés au quart de la distance des
extrémités du tuyau. Certains cas risquent de néces-
siter l'ajout de plusieurs porte-tubes. La hauteur des
porte-tubes devrait être réglée de manière à permettre
au tuyau de passer sur le galet d'entraînement.
4. Assurez-vous que le galet de rainurage est suffi-
samment reculé pour permettre au tuyau de s'enfiler
sur l'arbre de transmission. Au besoin, tournez la vis
d'avancement en sens antihoraire pour reculer le
galet de rainurage.
5. Enfilez l'extrémité du tuyau sur l'arbre de transmis-
sion, puis posez-le sur le ou les porte-tubes. Vérifiez
la stabilité du tuyau.

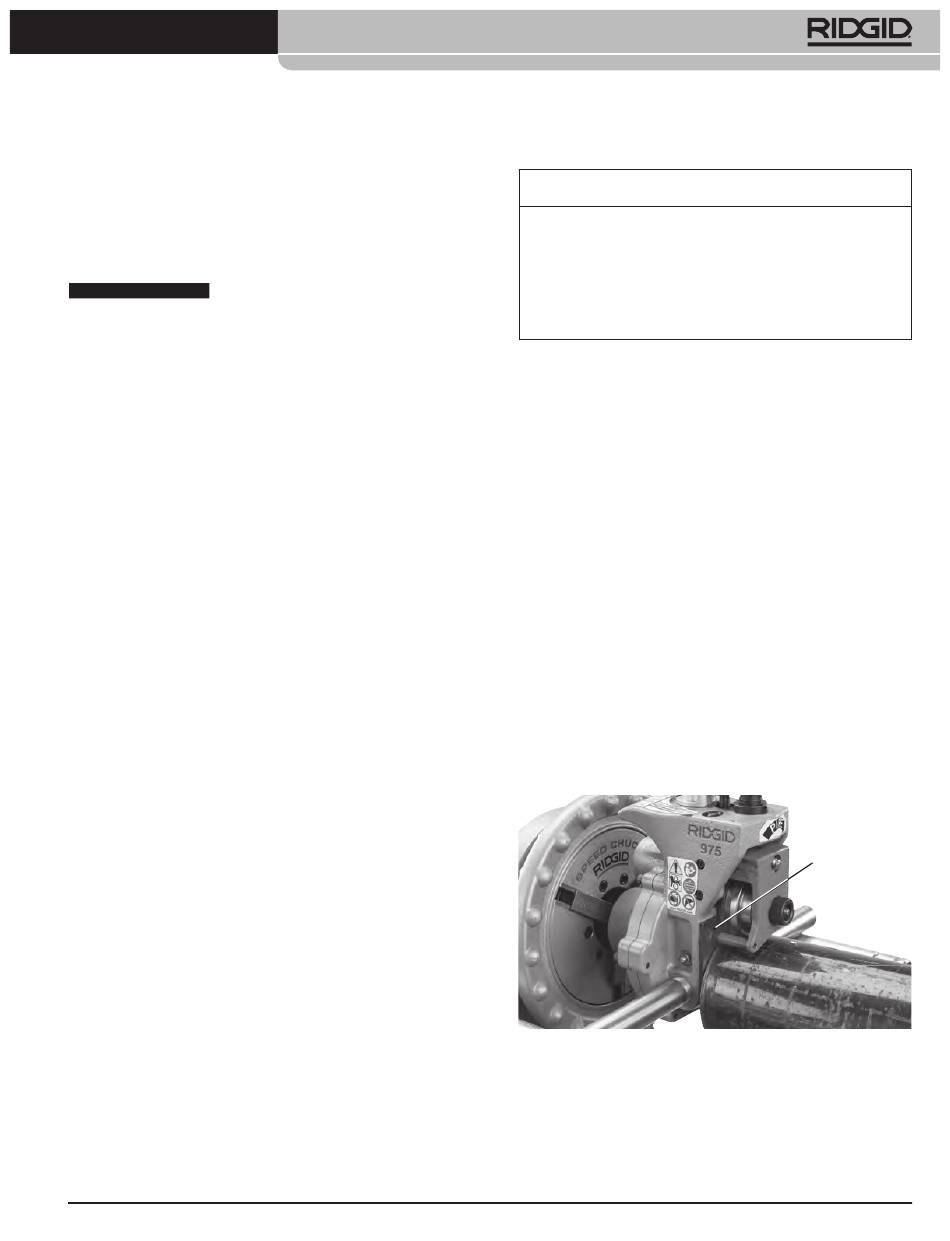

Figure 8 – Engagement du tuyau sur l'arbre de transmis-
sion jusqu'à fleur du carter avant
Longueur Longueur
Ø nom.
mini.
maxi.
4
8
36
4
/
8
32
1
2
5
8
32
6 Ø ext.
10
30
6
10
28
carter avant
33
33
