Eloignez vos mains des extrémités du tuyau. Ne
les mettez pas à l'intérieur du tuyau. Les bavures
et rebords tranchants peuvent accrocher et couper
vos doigts. Les doigts peuvent également être
écrasés entre les galets de la rainureuse ou entre
le galet de rainurage et le tuyau.
Portez systématiquement une protection oculaire
pour protéger vos yeux contre la poussière et les
débris. Portez des chaussures blindées pour proté-
ger vos pieds en cas de chute d'outils ou de tuyaux.
Suivez le mode d'emploi afin de limiter les risques
d'écrasement, de renversement de traumatisme et
autres blessures.
Réglage et vérification du diamètre de
rainure
AVIS IMPORTANT
En raison des différentes caracté-
ristiques de tuyau, il convient d'effectuer systématique-
ment un rainurage témoin avant du premier rainurage
du jour ou lors du changement de section, de série ou
de composition des tuyaux. Les jauges de réglage de
diamètre de rainure ne donnent qu'une approximation
et le diamètre actuel des rainures doit être mesuré pour
confirmer leur taille exacte.
1. Vérifiez que le matériel et le tuyau sont correctement
préparés. Une mauvaise préparation risque de nuire
à la précision de la jauge de profondeur de rainure.
Le galet de rainurage doit toucher le tuyau.
2. Réglez la jauge de profondeur de rainure de façon à
amener le repère approprié de la jauge sous la tête
de la vis de réglage (Figure 10A). La jauge de profon-
deur de rainure est prévue pour fonctionner avec les
tuyaux d'acier. Reportez-vous à la rubrique « Réglage
du diamètre de rainure pour tubes en cuivre » pour
son utilisation sur les conduites en cuivre.
3. Tournez la vis de réglage en sens horaire jusqu'à
ce que sa tête touche le repère de la jauge de pro-
fondeur. Tournez la jauge de profondeur de rainure
jusqu'à la position de rainurage (Figure 10B). Si la
jauge n'est pas en position de rainurage, elle empê-
chera le rainurage et risque d'être endommagée.

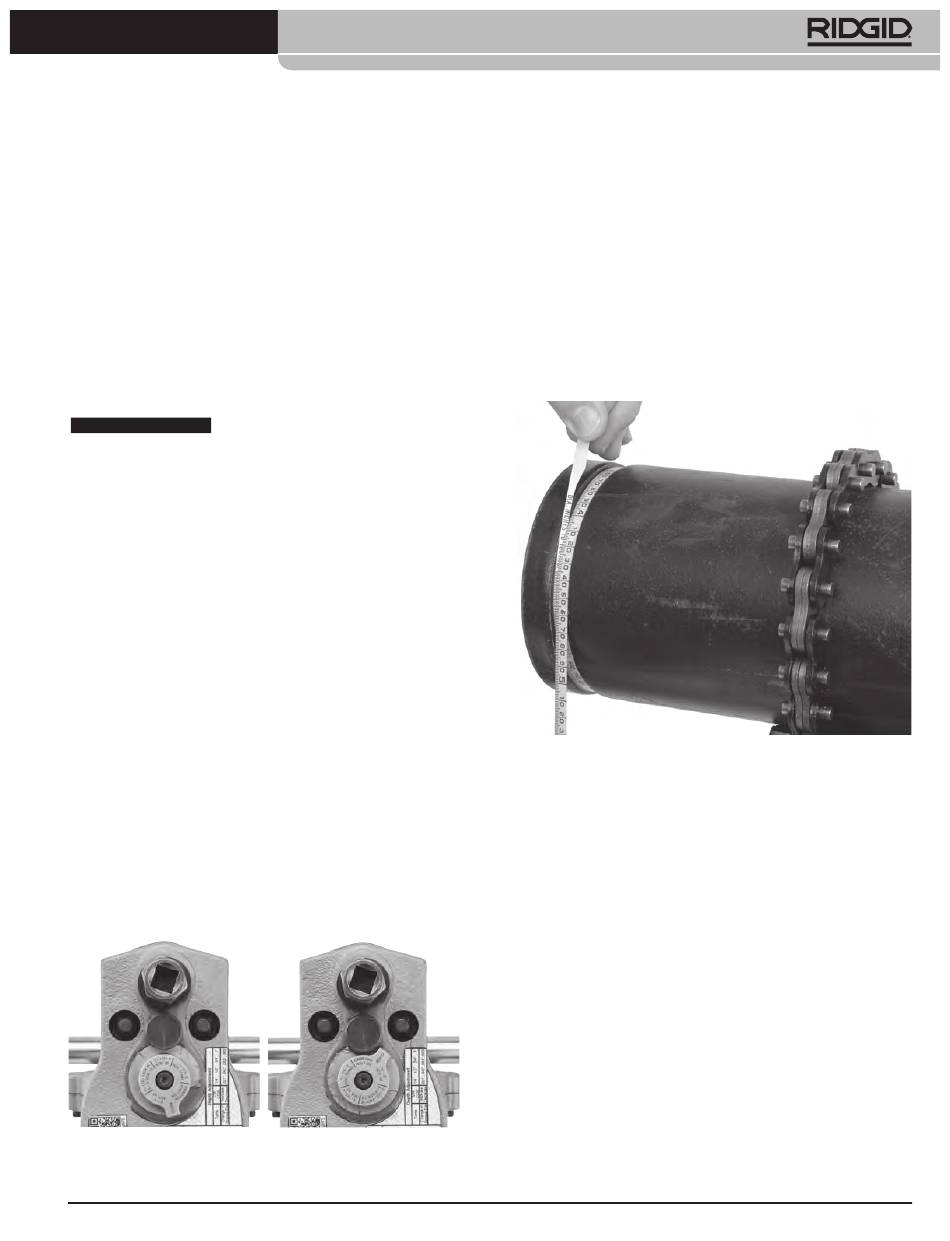

Figure 10A – Positionnez
le repère approprié sous la
tête de la vis de réglage
999-998-995.10_REV D
Figure 10 B – Jauge en
position de rainurage
Rainureuse à galets Combo 975
4. Une fois la jauge réglée en position de rainurage,
serrez la vis d'avancement d'un quart de tour. Le
tuyau et la rainureuse devrait alors être serrés l'un
contre l'autre.
5. Préparez un rainurage témoin selon les indications
de la rubrique « Rainurage des tuyaux ».
6. Mesurez le diamètre de la rainure. Le meilleur
moyen de mesurer le diamètre d'une rainure est
d'utiliser un ruban métrique (se reporter à la rubrique
Accessoires). Enveloppez le ruban autour de la
rainure du tuyau. Assurez-vous que le ruban s'assoit
bien à plat en fond de rainure, puis notez le diamètre
de la rainure (Figure 11).
Figure 11 – Vérification du diamètre de rainure à l'aide
d'un ruban métrique
7. Comparez le diamètre de rainure mesuré au dia-
mètre spécifié au Tableau I ou III ou par le fabricant
des raccords rainurés. Si le diamètre mesuré est
hors des limites indiquées, la vis de réglage devra
être repositionnée pour donner le diamètre de
rainure approprié.
• Pour augmenter le diamètre de rainure, tournez la
vis de réglage en sens antihoraire.
• Pour diminuer le diamètre de rainure, tournez la vis
de réglage en sens horaire.
• Chaque quart de tour de la vis de réglage modifiera
le diamètre de la rainure par approximativement
0,02 po.
8. Répétez les étapes 4 à 6 jusqu'à ce que le diamètre
de rainure se trouve dans les limites indiquées. Si le
diamètre de rainure est trop grand, la rainureuse peut
être réglée pour le réduire. S'il est trop petit, il sera
nécessaire d'effectuer une rainure supplémentaire. Un
diamètre de rainure approprié est important vis-à-vis
